柴油泵爆炸视图结构设计三维数模

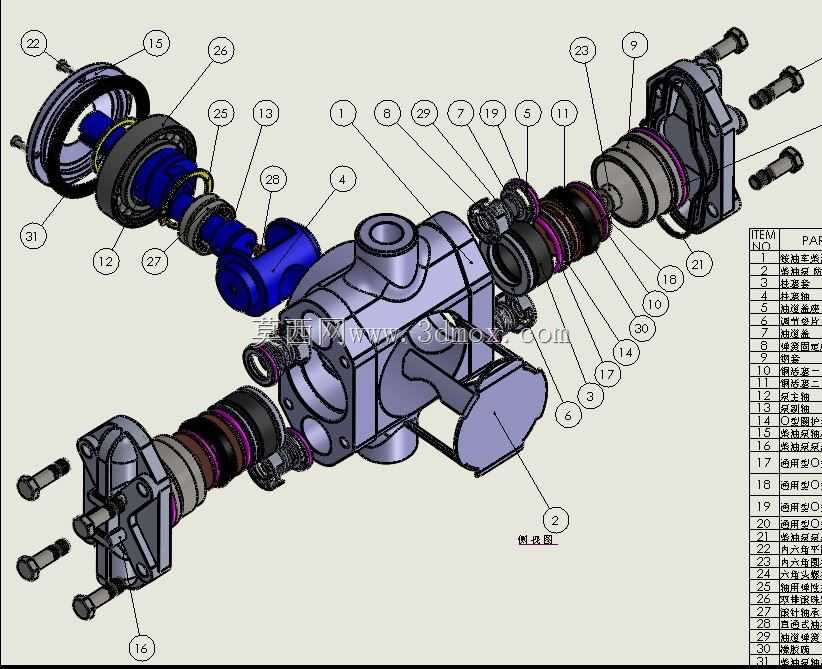

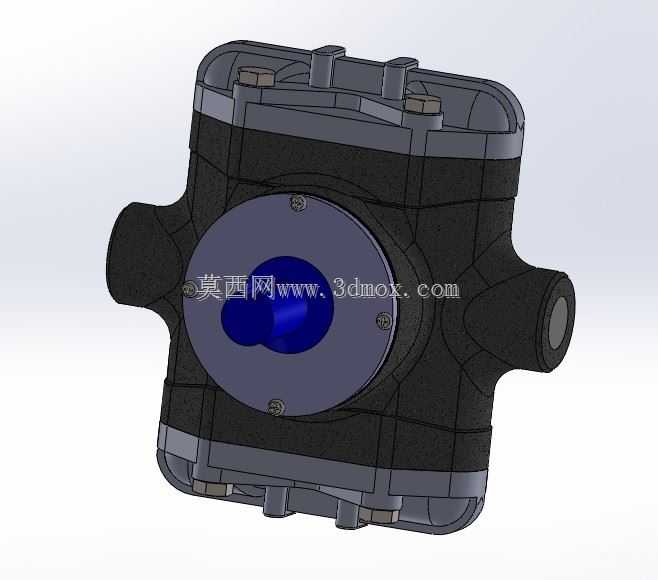

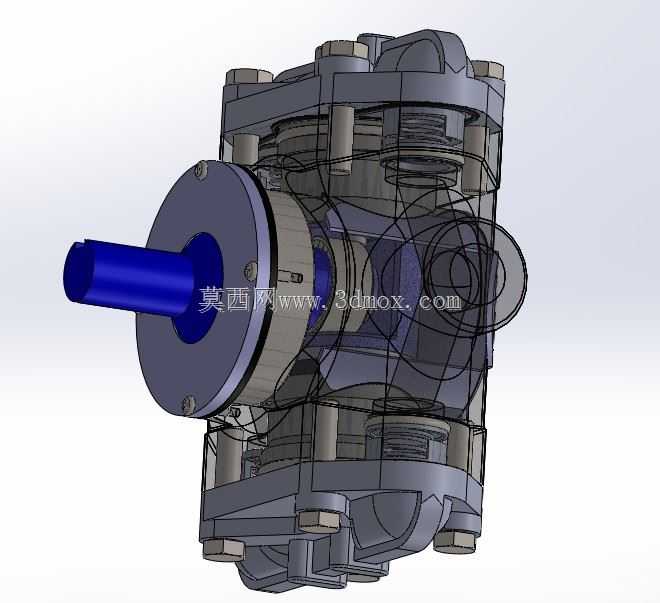

这套柴油泵三维结构数模采用爆炸视图呈现所有组成零件的装配关系，覆盖泵体主壳体、柱塞偶件、出油阀组件、凸轮传动机构、端盖密封件、连接紧固件等全部核心部件，每个零件的配合面、定位基准、装配顺序都通过带序号的引线清晰标注，能直接用于装配工艺梳理、零件测绘参考、结构原理教学场景。在柴油动力设备的供油系统中，这类柴油泵承担着将低压燃油加压后按工况定时定量输送至喷油器的核心作用，广泛配套于农用拖拉机、柴油发电机组、中小型工程机械、商用柴油车辆的动力单元，是决定柴油动力设备燃油经济性、运行稳定性、动力输出平顺性的核心功能部件。从设计思路来看，这套结构优先保障泵腔的密封可靠性，进出油道的流道走向做了平滑过渡处理，减少燃油输送过程中的压力损失与紊流产生；凸轮传动部分的偏心轮廓匹配柱塞的往复行程参数，能精准控制不同转速工况下的供油量，柱塞与泵腔的配合间隙控制在微米级，既保证往复运动的顺滑性，又能建立足够的泵油压力。端盖部分的密封结构采用多层复合密封垫搭配螺栓均布压紧的设计，能承受泵腔内持续变化的燃油压力，避免高压工况下的燃油渗漏问题。安装边界上，泵体两侧预留的法兰安装孔位符合主流柴油动力单元的配套安装尺寸，输入轴的连接端采用标准花键结构，可直接与发动机凸轮轴输出端对接，进出油口的螺纹规格匹配常规燃油管路的接头尺寸，不需要额外做转接改造就能完成配套安装。数模中所有零件的外形尺寸、配合公差都按照实际量产产品的参数还原，传动部件的运动行程无干涉，密封件的压缩量处于合理区间，紧固件的长度与螺纹旋合深度满足强度要求，不管是用于柴油泵的结构改进设计、维修拆装参考，还是用于相关专业的原理教学演示，都能提供完整准确的结构参考，也能作为燃油系统配套选型时的结构校核依据，帮助设计人员快速判断安装空间是否匹配、接口尺寸是否兼容，减少实物试装的验证成本。
