离心泵流体仿真结构三维设计方案

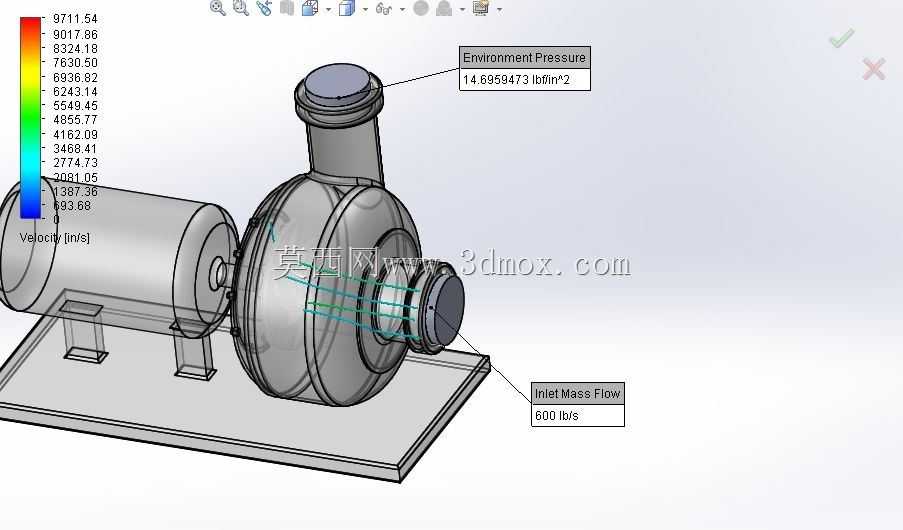

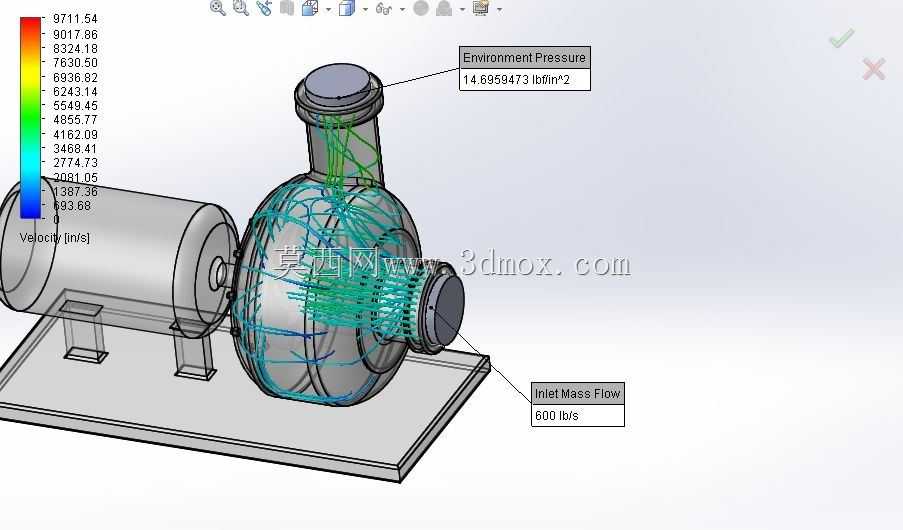

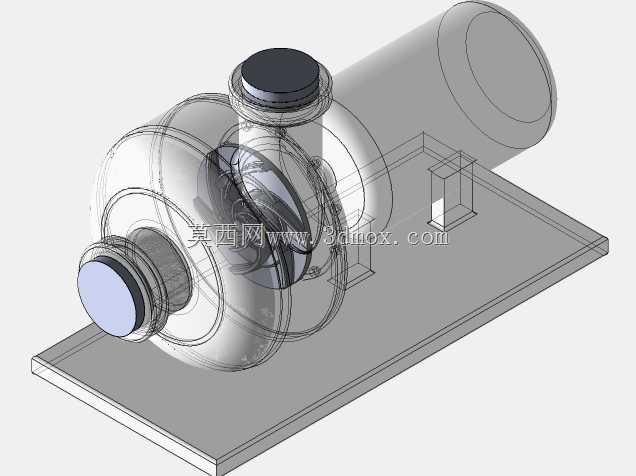

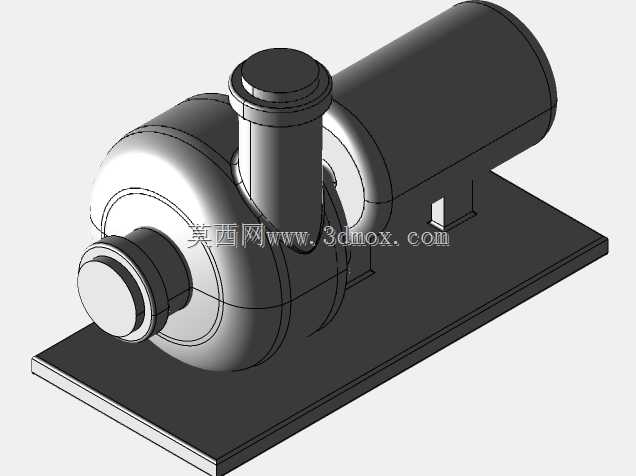

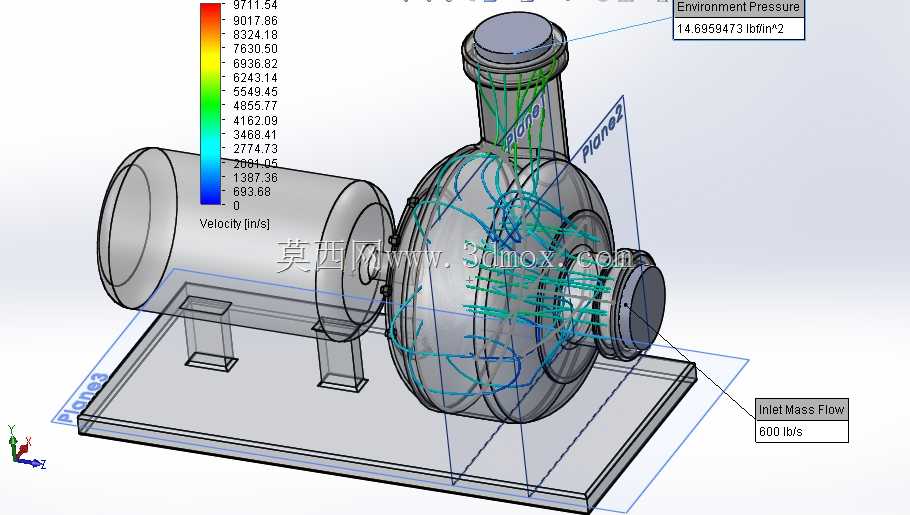

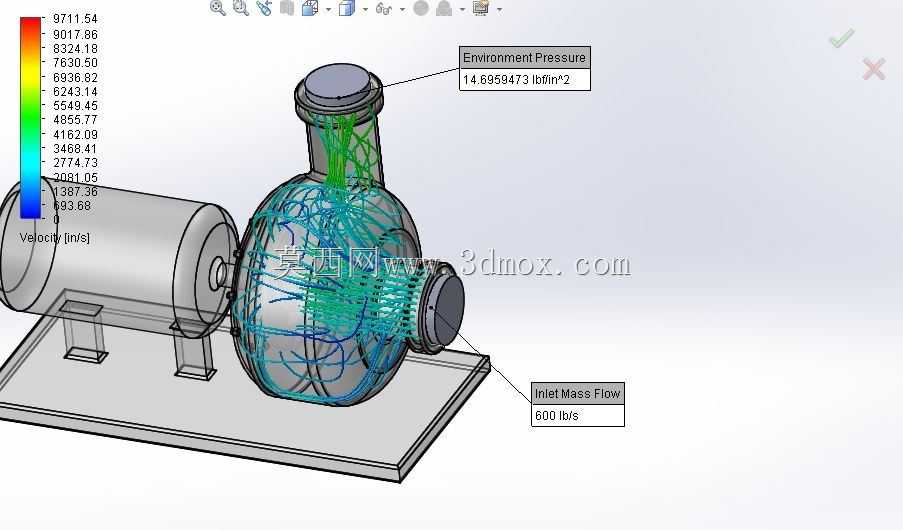

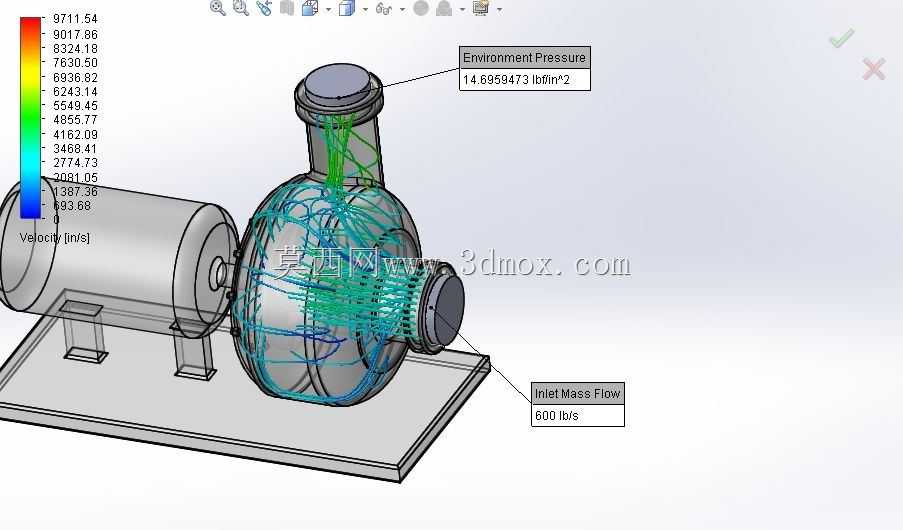

在化工流程、市政供水、暖通循环、农田灌溉等诸多工业场景中，离心泵是应用覆盖范围最广的流体输送核心设备，其运行效率、流道合理性直接决定整套流体系统的能耗与稳定性。这套设计方案围绕离心泵整机结构与内部流场特性展开，在建模阶段同步完成了结构装配验证与流场边界条件预设，可直接用于后续的性能校核与结构优化工作。从安装边界来看，整机采用共用底座式安装结构，泵体与驱动单元同轴布置在冲压成型的钢制底座上，底座预留的地脚螺栓孔位符合常规工业泵安装的通用间距要求，进出口法兰的端面位置、接管朝向充分考虑了现场管线对接的操作空间，顶部排气口、端部密封检修位都预留了足够的拆装余量，不需要额外改动周边管线即可完成常规的密封件更换、叶轮检修作业。设计过程中，首先按照水力设计要求确定了叶轮的叶片包角、流道过流断面面积，泵壳的蜗室型线采用渐扩式结构，能够有效降低流体从叶轮甩出后的局部阻力损失，进出口段的流道过渡做了圆角处理，避免直角结构造成的流道涡旋与局部汽蚀风险。驱动端的轴承座结构采用双支撑布置，可承受叶轮运行过程中产生的径向与轴向载荷，轴封位置预留了机械密封与填料密封两种安装空间，可根据输送介质的温度、腐蚀性、含固量等不同工况灵活切换密封形式。本次同步完成的流场模拟设置，直接在模型中定义了入口质量流量边界与出口环境压力边界，能够直观呈现不同流量工况下泵内部的压力分布、流速变化规律，可快速识别流道内的低压区、涡流区位置，为后续的叶轮型线优化、蜗室结构调整提供量化的参考依据。从结构细节来看，泵体与底座之间设置了减震垫安装位，可降低运行过程中的振动传递，进出口法兰的密封面采用凸面结构，适配中低压工况下的常用密封垫片规格，联轴器位置预留了防护罩安装孔位，满足现场设备的安全防护要求。
