MSO双卧轴混凝土搅拌机轴结构设计

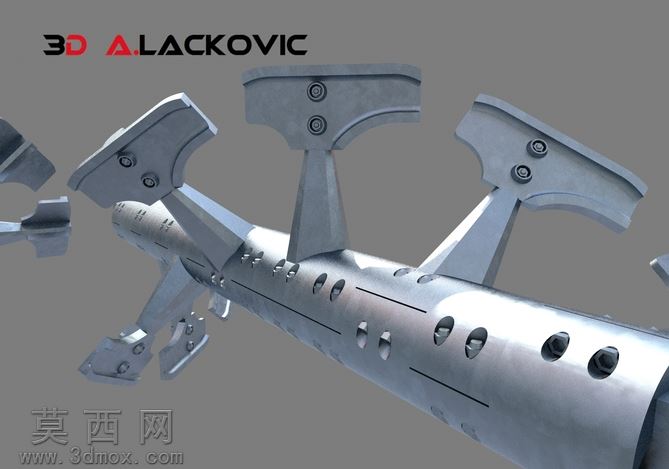

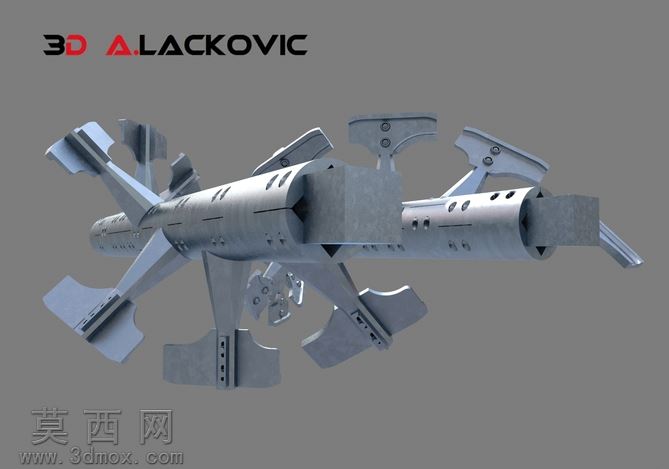

本模型为双卧轴混凝土搅拌机的核心搅拌轴部件，采用三维建模软件完成全参数化结构设计，建模过程严格遵循混凝土搅拌设备的实际工况参数，对轴体、搅拌臂、搅拌叶片等核心结构进行1:1等比例还原。建模阶段首先完成主轴主体的基准轴创建，通过拉伸、旋转等基础特征构建轴身的阶梯轴结构，精准预留各搅拌臂的安装定位孔位，孔位排布采用对称交错布局，确保搅拌过程中物料受力均匀无死角。搅拌臂与轴身的连接部位做了加强凸台结构设计，通过布尔运算完成装配特征的融合，避免装配干涉问题，同时还原了实际生产中的焊接坡口结构，匹配真实加工工艺要求。搅拌叶片采用耐磨曲面造型，通过曲面放样、加厚特征完成叶片建模，叶片的安装角度经过参数化调整，预设为适配混凝土拌合的最佳切入角度，叶片表面做了耐磨层的材质分区设计。渲染阶段采用金属材质组进行表现，主轴主体赋予调质合金钢材质，调整金属粗糙度参数模拟热处理后的金属哑光质感，搅拌叶片部位赋予高铬耐磨合金材质，适当提高材质硬度与反光度参数，区分不同部件的材质差异。场景采用三点布光方案，主光源从侧上方投射突出轴体的结构轮廓，辅光源补光弱化阴影死区，环境光添加轻微的工业环境HDR贴图，提升整体渲染的真实感。结构设计上采用双卧轴对称布局，单根轴上的搅拌臂呈螺旋状交错排布，相邻搅拌臂的角度差经过计算优化，能够在搅拌腔内形成强烈的物料对流循环，有效提升混凝土拌合的均匀度，同时降低搅拌过程中的轴向阻力。轴体两端预留了轴承安装位与密封结构安装槽，还原了实际设备的装配接口，搅拌臂与轴身的连接采用法兰式定位结构，便于后期磨损部件的更换维护，整体结构兼顾搅拌效率与结构耐用性，可直接用于搅拌设备的结构验证、教学演示以及二次优化设计参考。
