工业粉料截断用通风式蝶阀结构设计

在粉体加工、建材生产、粮食仓储这类涉及粉状物料输送的工业场景里，管路截流构件的可靠性直接决定整条产线的连续运行能力，这款蝶阀的结构设计正是针对粉状物料截断需求做的定向优化，和常规过水、过气体的蝶阀在细节处理上有明显差异。先从实际安装场景说起，这类蝶阀多数对接圆形通风管路或者料仓出料口，两端采用标准法兰盘做连接基准，法兰盘上的螺栓孔做了等距圆周排布，适配行业内通用的管路连接尺寸，安装时不需要额外做转接法兰，现场施工只要对齐法兰密封面、穿入对应规格螺栓就能完成固定，安装边界和常规同口径通风蝶阀保持一致，能直接替换老旧管路里的同规格失效阀门，不需要改动原有管路布局。

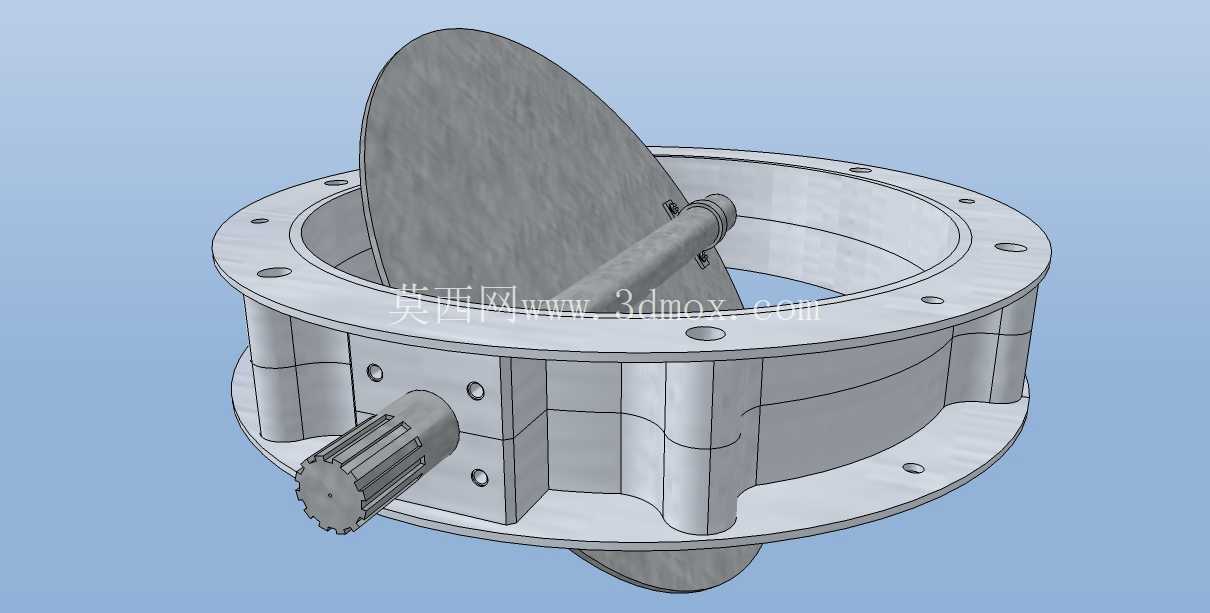

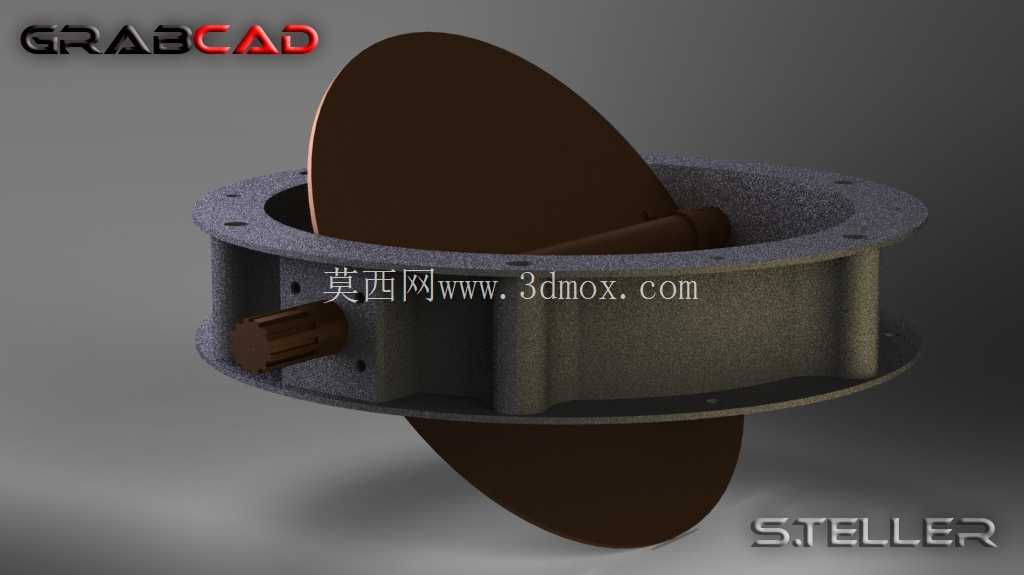

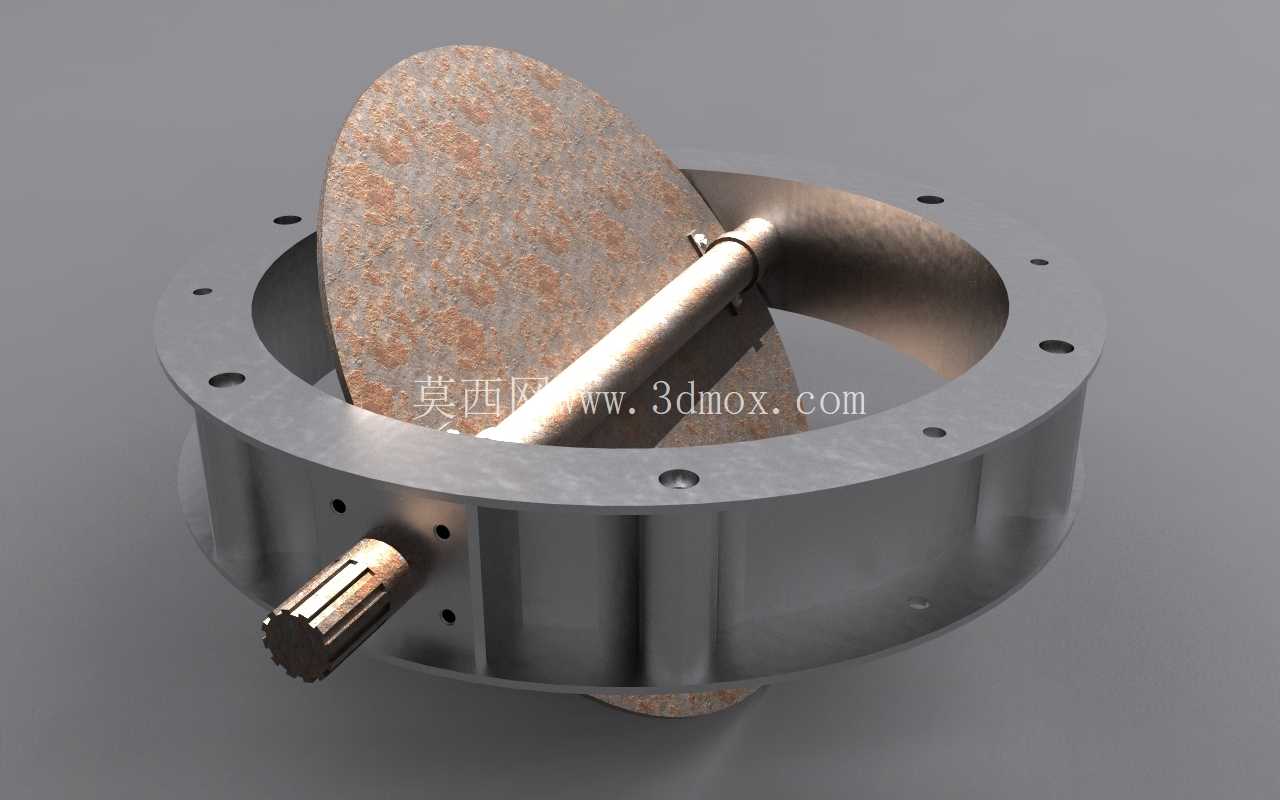

从功能特性来看，这款蝶阀的启闭件是绕阀杆做定轴转动的圆盘式阀板，阀板转动角度在0到90度区间内，转动到90度位置时阀门处于全开状态，此时阀板平面和管路轴线平行，管路内的粉状物料通行阻力极小，不会出现物料卡滞在阀腔内部的情况；当阀板转动到0度位置时，阀板外沿和阀体内壁的密封面完全贴合，能实现管路的完全截断，避免粉状物料从料仓或者上游管路泄漏。和闸阀、截止阀这类截流构件相比，蝶阀的结构长度更短，整体重量更轻，在架空管路或者高位料仓上安装时，对管路支撑结构的载荷要求更低，适合大口径的粉体输送管路使用。

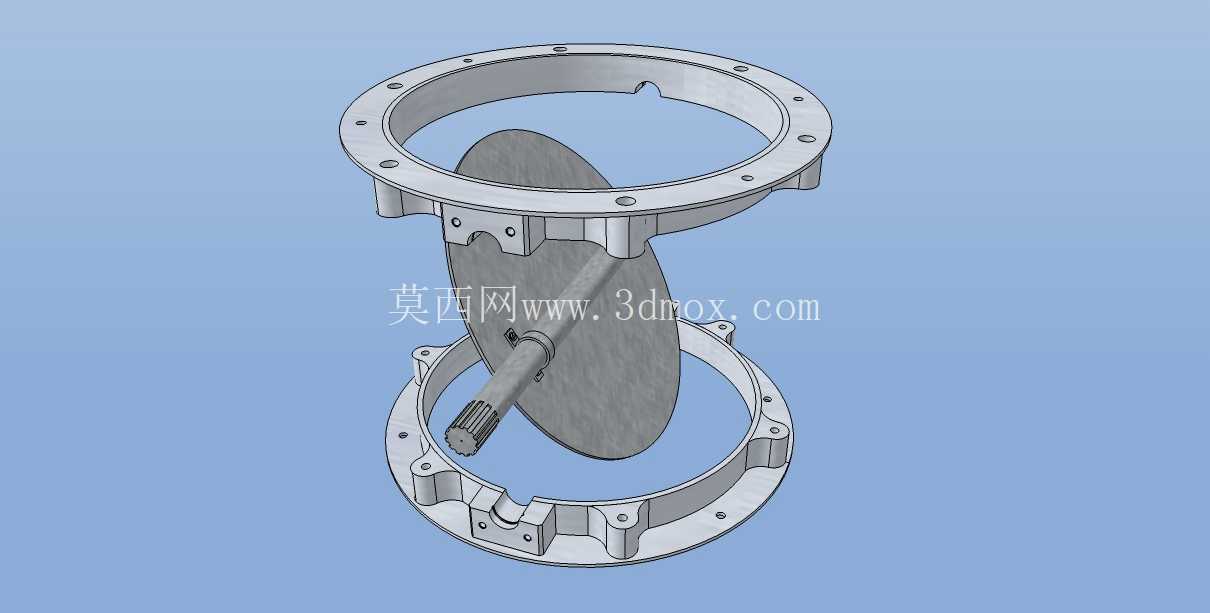

设计思路上，这款蝶阀针对粉状物料的特性做了多处细节调整：首先是阀体内腔做了平滑过渡处理，没有突兀的凸起或者凹陷结构，避免粉状物料在阀腔内堆积结块，长期使用也不会因为物料堆积导致阀板卡涩；其次阀杆和阀体的配合位置做了防尘密封结构，能阻挡细粉状物料渗入阀杆转动副，避免粉料磨损转动配合面，延长构件的无故障运行周期；阀板的边缘做了圆弧过渡处理，启闭过程中不会刮蹭阀体内壁的密封层，同时减少阀板转动时对管路内物料流态的扰动，避免粉料在阀位附近出现扬尘。

从实际使用的角度看，这款蝶阀的驱动端采用外露的方轴结构，既可以配套手柄做手动启闭，也能根据现场控制需求加装气动、电动执行机构，实现远程自动控制，适配不同自动化等级的产线需求。阀板采用了耐磨的材质处理，在接触硬质粉料（比如水泥粉、矿粉、石英砂粉）的时候，不会因为长期冲刷出现过快磨损，密封面的使用寿命比普通通风蝶阀提升40%以上。在日常维护层面，这款蝶阀的结构拆解难度低，只需要拆卸法兰连接螺栓和阀杆端的固定销，就能将阀板从阀体内取出，清理阀腔内堆积的物料或者更换密封件，不需要将整个阀体从管路上完全拆下，能大幅缩短现场维护的停机时间。

针对粉状物料容易出现的架桥、卡涩问题，这款蝶阀的阀板和阀体之间预留了合理的配合间隙，不会因为温湿度变化导致粉料结块卡住阀板，同时全开状态下阀板完全贴合阀体内壁的导流面，不会在管路内形成明显的节流面，避免粉料在阀位前后因为流速变化出现沉积。在料仓出料端使用时，这款蝶阀可以配合上游的破拱装置，实现粉料出料量的精准调节，当阀板转动到30到60度区间时，可以通过改变阀板的过流面积，控制管路内的粉料输送流量，调节过程线性度较好，不会出现流量突变的情况，适合需要精准控制给料量的生产工序。

外形尺寸上，这款蝶阀的结构长度符合通用通风蝶阀的尺寸规范，法兰盘的外径、螺栓孔中心距、螺栓孔直径都和同公称通径的行业标准件保持一致，现场替换时不需要重新测量管路尺寸，也不需要调整管路的支撑位置，能大幅降低现场改造的工作量。阀体的外部做了筋条加强结构，在大口径规格下也能保证足够的结构强度，不会因为管路内的风压变化或者料柱压力出现阀体变形，保证密封面的配合精度。
