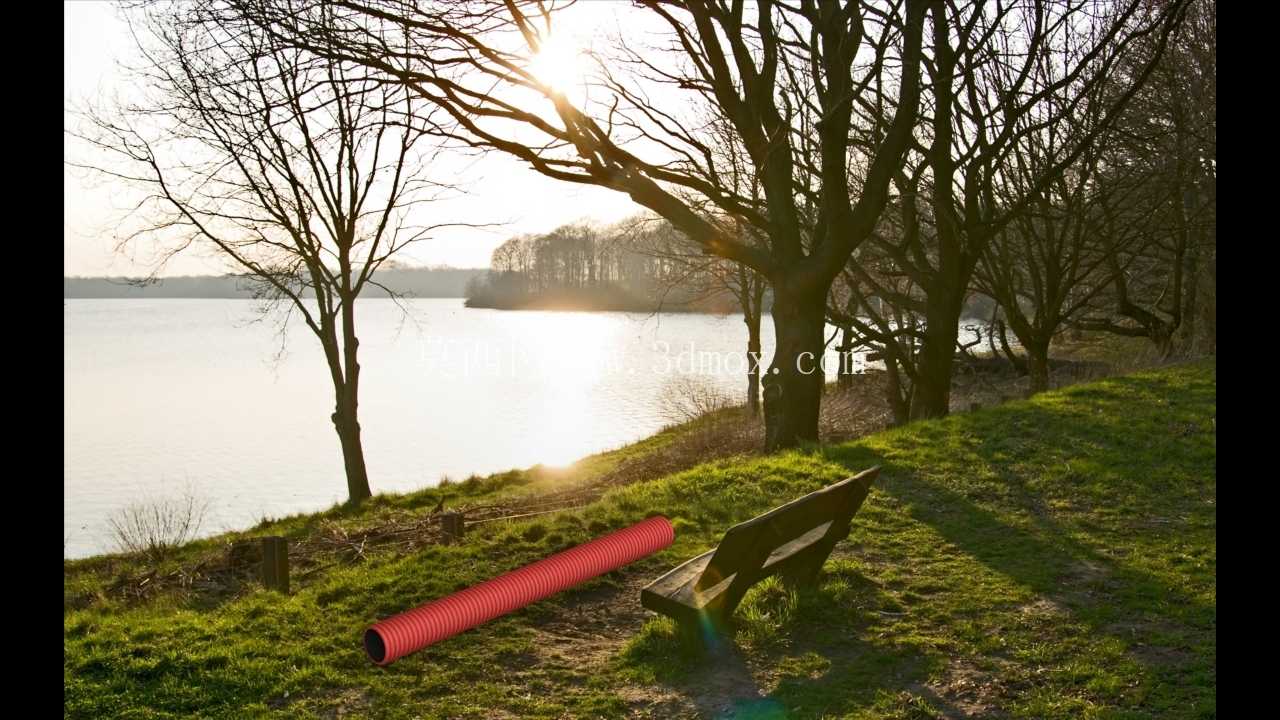

带肋输送管道结构设计三维数模

在散料输送、低压流体传输、市政管网配套以及小型农田水利布设场景中，带肋结构的管道始终是兼顾结构强度与材料成本的优选管路构件。这类肋管的设计核心，是在不额外大幅增加管壁整体厚度的前提下，通过管壁外侧均匀分布的环形凸起肋条，提升管材的环向刚度，避免管道在埋地敷设、外部堆载或者负压输送工况下出现管壁瘪陷、变形错位的问题。从实际工程应用的反馈来看，普通光壁塑料管或者薄壁金属管，在埋深超过0.8米且上部有通行载荷的区域，往往需要增加20%以上的壁厚才能满足抗外压要求，而带肋结构的管材，仅靠等距分布的环形加强肋，就能在同等壁厚条件下将环刚度提升40%到60%，大幅降低单位长度管材的材料消耗。

建模过程中首先要明确的是肋条的参数匹配逻辑：肋条的凸起高度不能超过管壁基础厚度的1.5倍，过高的肋条反而会在肋根位置形成应力集中区，在管材受外压或者温度变形时出现肋根开裂；肋条的间距需要结合管材公称直径调整，公称直径100mm以下的肋管，肋条间距控制在30mm到40mm区间即可，公称直径超过200mm的管材，肋条间距需要缩小到20mm到25mm，保证环向刚度的均匀性，避免两个肋条之间的管壁段出现挠曲变形。肋条与管壁的衔接位置必须做圆角过渡，圆角半径不小于2mm，一方面是为了降低铸造或者挤出成型时的应力集中，另一方面也能避免安装搬运过程中尖锐的肋边划伤施工人员，或者损坏配套的密封胶圈。

从安装边界来看，这类肋管的端部采用平口对接结构时，需要预留3mm到5mm的伸缩间隙，适配管材随温度变化产生的轴向变形；如果采用承插式连接，承口的深度要比同规格光壁管深10mm左右，因为肋条的存在会让密封圈的压缩量存在小幅波动，更深的承口可以保证密封配合段的长度满足0.1MPa工作压力下的密封要求。管路布设时，管底的垫层不能使用带有尖锐棱角的碎石块，要采用粒径不大于12mm的级配砂石或者细土铺垫，垫层厚度控制在100mm到150mm，避免尖锐硬物直接顶在管壁肋条之间的薄弱区域，造成局部应力过大出现管壁破损。回填时要先在管道两侧同时回填夯实，不能单侧回填导致管道偏移，肋管两侧的回填土压实度要达到90%以上，上部覆土在0.5米以内时不能使用重型机械碾压，防止肋条受集中载荷出现变形。

在功能特性层面，这类肋管的内壁保持光滑平整，不会因为外侧的加强肋影响流体或者散料的通过效率，内壁的表面粗糙度控制在Ra6.3以内，输送粉状散料时不会出现物料挂壁、积料堵塞的问题；输送流体时的沿程阻力和同规格光壁管基本一致，不会因为加强结构额外增加输送能耗。针对不同的输送介质，肋管的材质可以做适配调整：输送生活给排水时采用食品级改性聚丙烯材质，输送腐蚀性工业废水时采用添加抗老化剂的硬聚氯乙烯材质，输送低压通风介质时可以采用薄壁镀锌钢带卷制的金属肋管，不同材质的肋管在建模时只需要调整管壁厚度和肋条尺寸参数，整体的结构逻辑完全通用。

设计时还要考虑管材的堆放与运输要求，肋条的凸起方向为环形周向，堆放时管材之间的接触位置为肋条顶端，不会出现光壁管堆放时的面接触粘连问题，同时环形肋条可以起到轴向限位的作用，运输过程中管材不会因为车辆颠簸出现轴向窜动、滑落的情况。在管路转弯或者变径的位置，肋管的连接要配套专用的带肋管件，不能直接将肋管和光壁管件强行对接，否则会因为肋条的凸起导致密封面贴合不严，出现介质泄漏的问题。在长期受紫外线照射的露天布设场景中，肋管的肋条外侧要添加抗紫外线涂层，避免肋条位置因为壁厚较薄先出现老化脆裂，影响整体管路的使用寿命。
