翻盖式自锁结构运输包装纸板箱

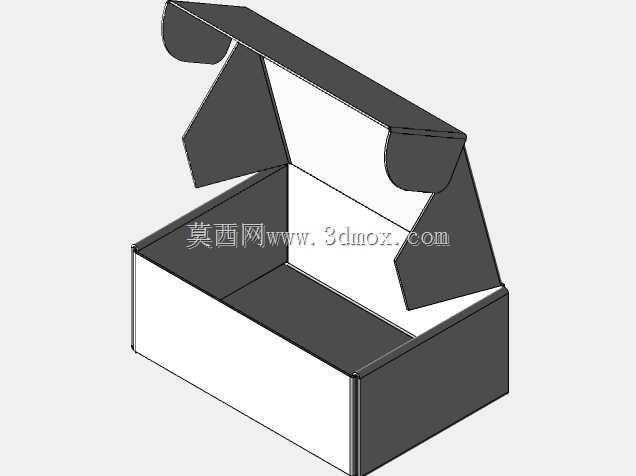

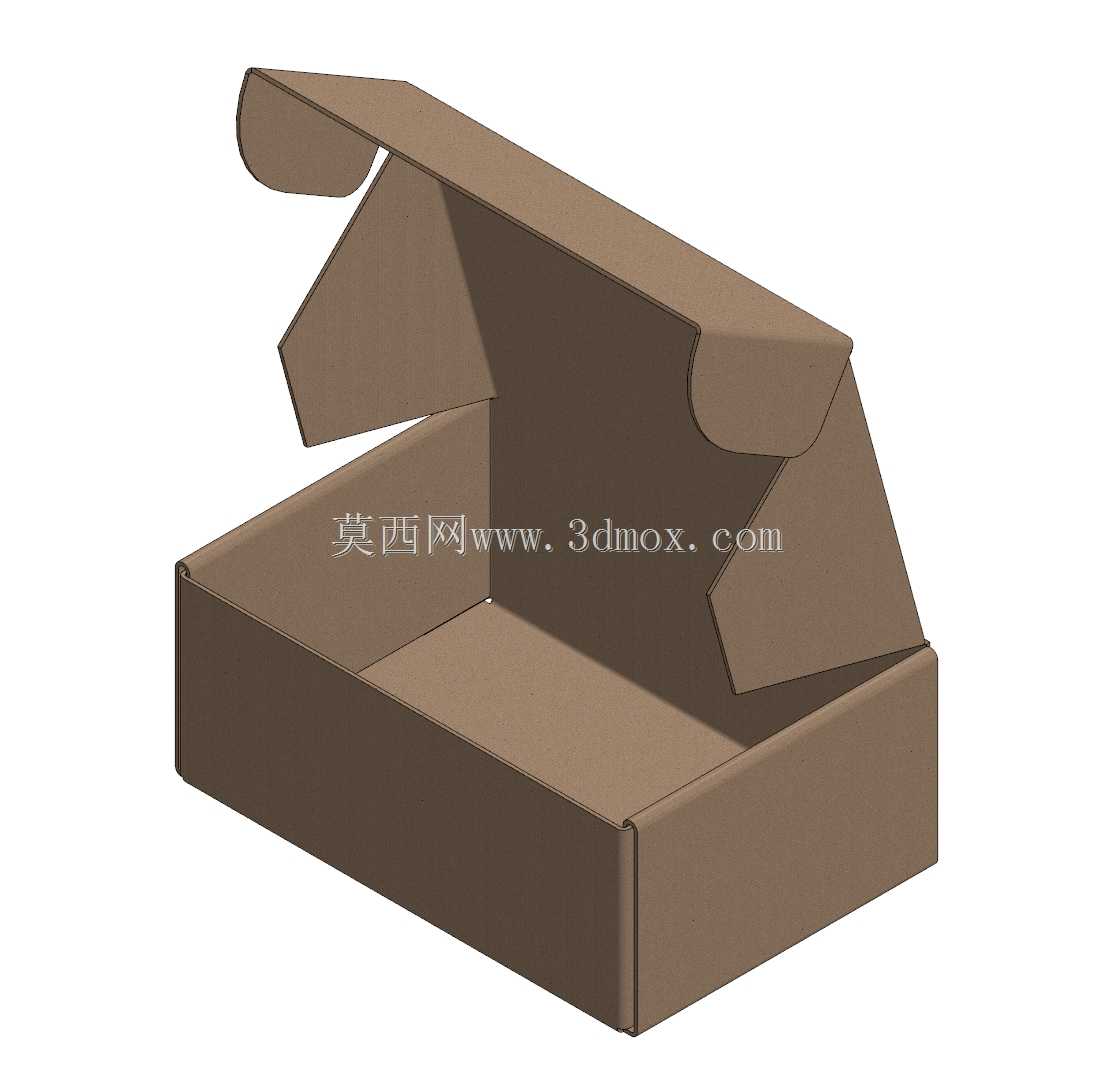

日常做包装结构建模的时候，这类翻盖自锁纸箱是接触频率极高的品类，毕竟不管是电商出货、工业零部件中转、小件成品仓储，都离不开这类轻量化的包装载体。这次做的这个箱体结构，没有额外的胶带封合位，靠四个翻盖的互锁结构就能实现封箱，实际使用的时候能减少封箱耗材的消耗，打包效率比普通平口纸箱要高不少，尤其是小件高频次发货的场景，工人不需要反复对齐胶带位置，折好四个翻盖就能直接码垛。

建模的时候特意把内部净尺寸卡在9.7英寸×6.8英寸×4.0英寸，这个尺寸刚好适配多数3C数码配件、小型五金零件、日化小样的组合套装装箱，不会因为内部余量过大导致运输过程中货品晃动磕碰，也不会因为尺寸卡太死导致装箱困难。做结构的时候特意把翻盖的折边做了圆弧过渡处理，实际生产压痕的时候不会因为折角应力集中导致瓦楞纸开裂，反复开合几次也不会出现折痕处断裂的问题，部分需要临时开箱核验货品再二次封箱的场景，这个结构的耐用性比普通直角折边的箱体好很多。

从实际应用场景来看，这个箱体既可以直接作为终端销售包装，外面直接印刷品牌标识就能发货，也可以作为中型周转箱的内部分隔单元，多个同尺寸箱体码放在标准物流托盘上的时候，侧壁的直立支撑结构能承受三层左右的堆码压力，不会出现堆压变形压坏内部货品的问题。建模的时候特意还原了瓦楞纸板的折弯回弹特性，翻盖的咬合深度做了3mm的冗余量，就算纸板因为仓储湿度变化出现轻微涨缩，也能保证锁合结构不会自行松脱。另外箱体的底部做了双层折边加固，装重量在2kg以内的货品时，底部不会因为承重出现脱底的问题，不需要额外加装纸护角就能满足常规快递运输的强度要求。

做这类包装结构建模的时候，最需要注意的就是折痕位置的间隙预留，不能把折边的配合做的过紧，不然实际生产折盒的时候会出现卡滞，工人很难快速把箱体撑成型，也不能把间隙留的过大，不然锁合之后翻盖会出现翘边，影响外观整洁度和封箱的密封性。这个结构的箱体在实际产线使用的时候，既可以手工折盒，也能适配自动开箱机的成型工位，不需要额外定制特殊的治具，通用性很强。
