全自动咖啡研磨用圆锥磨床核心结构

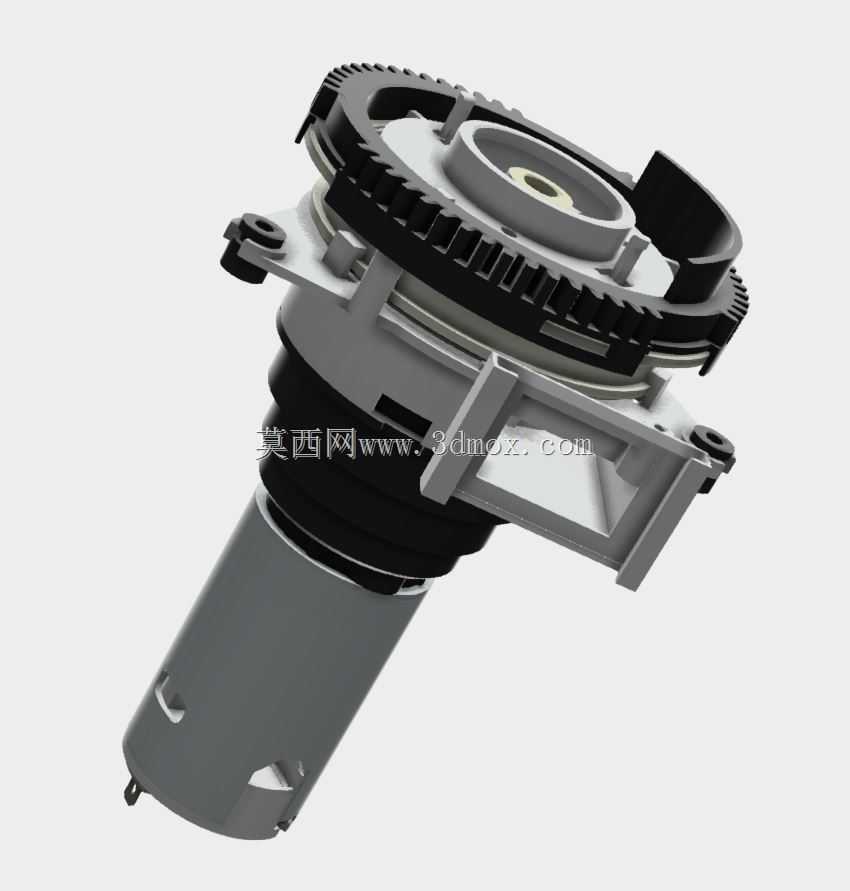

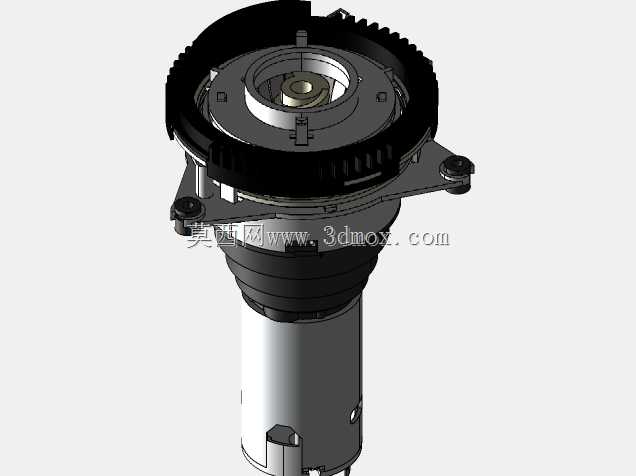

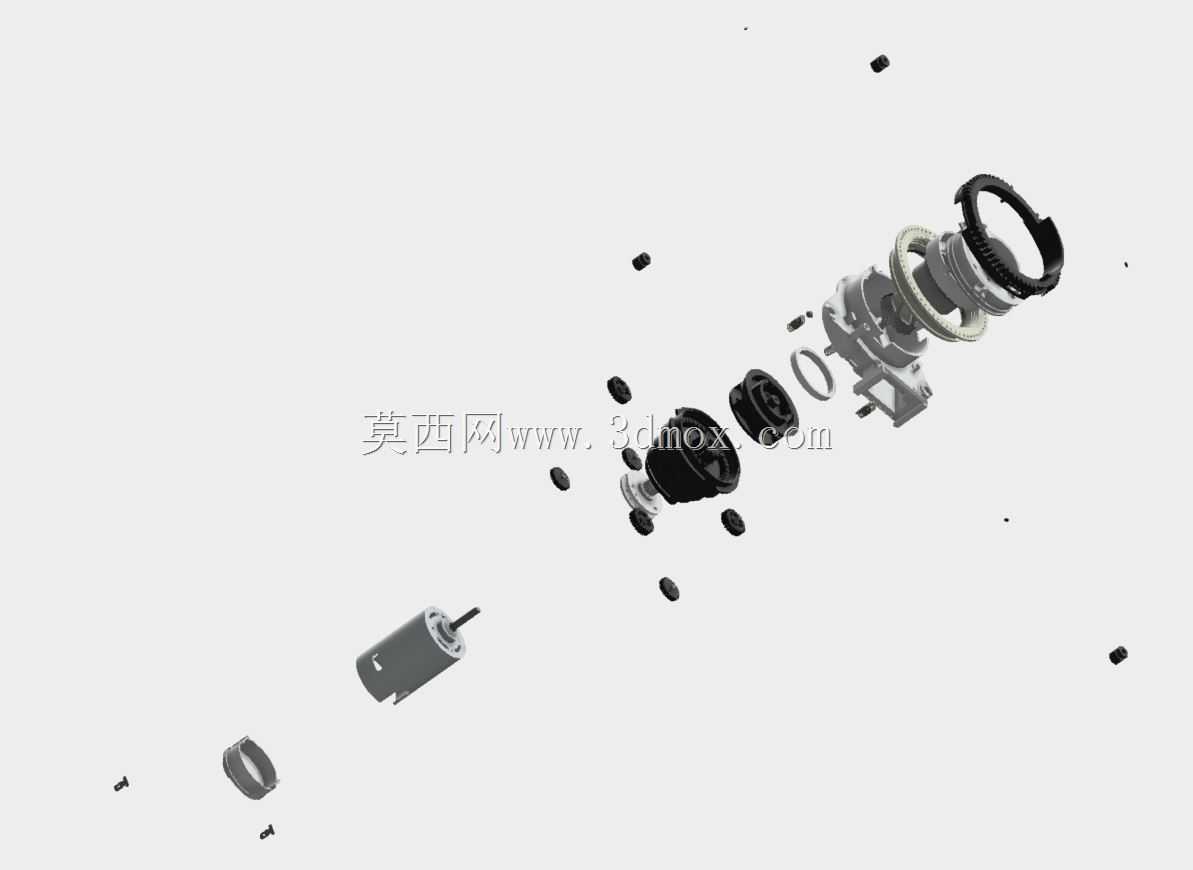

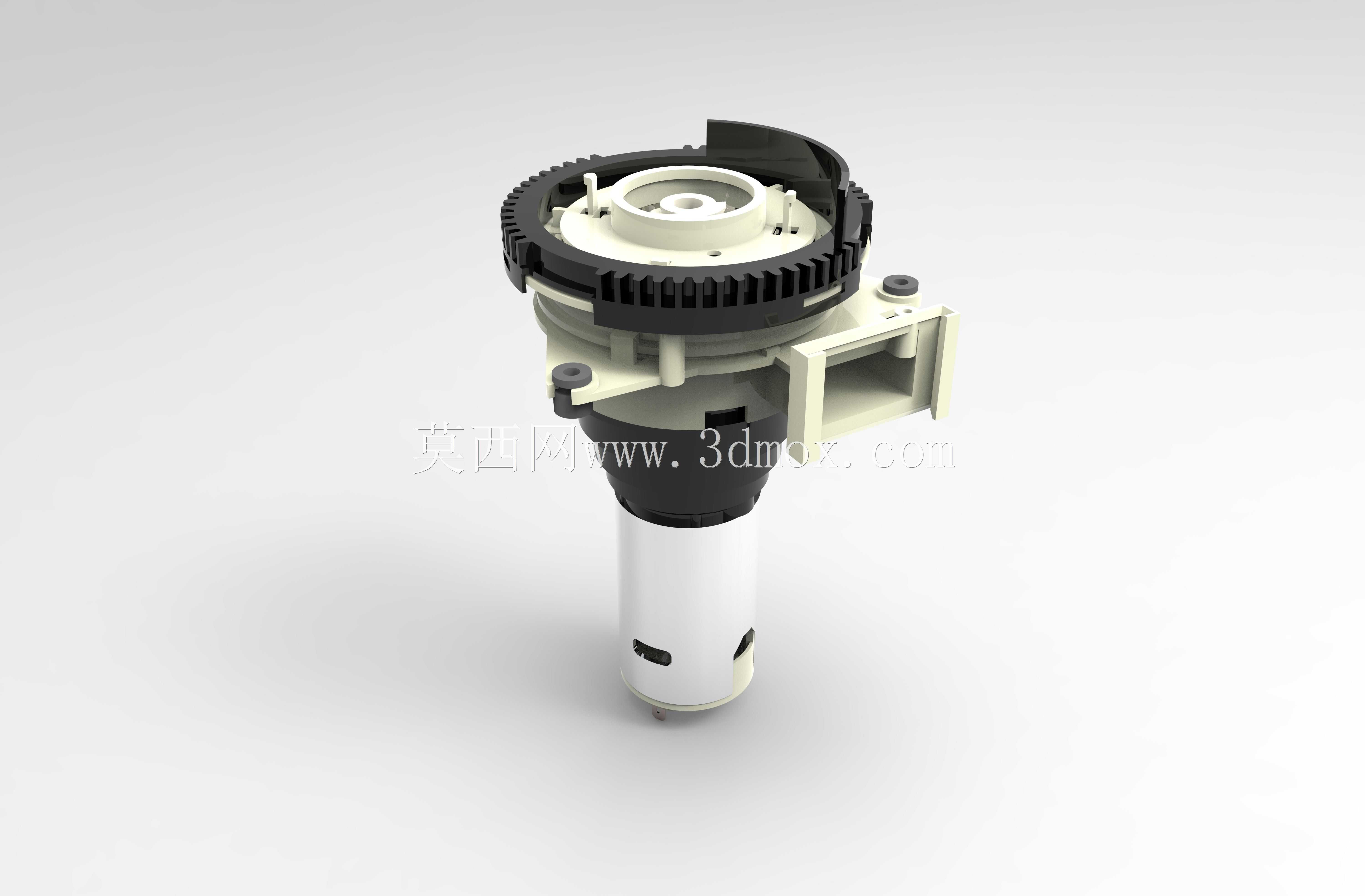

这款圆锥磨床装置是商用与家用全自动咖啡机的核心研磨执行组件，主要应用于现磨咖啡制作场景，承担咖啡豆的定粒度研磨作业，是决定咖啡萃取品质的核心功能部件，广泛适配台式全自动咖啡机、嵌入式咖啡一体机、小型商用现磨饮品设备的内部动力与研磨模块。装置实际运行过程中，可将烘焙后的整粒咖啡豆送入锥形磨盘间隙，通过动磨盘与定磨盘的相对回转运动，将咖啡豆剪切、挤压研磨为均匀粒度的咖啡粉，研磨粒度可通过调整磨盘间隙实现多档位切换，适配意式浓缩、美式咖啡、手冲咖啡等不同萃取方式的粉度要求，相比平盘磨结构，锥形磨的研磨发热更低，能更好保留咖啡的风味物质，同时研磨均匀度更优，细粉占比可控，避免萃取过程中出现过萃或萃取不足的问题。从功能特性来看，该装置集成了动力输入、减速传动、磨盘承载、间隙调节、出粉导向多个功能模块，下部的动力接驳位可直接适配常规低压直流驱动电机，中部的多级传动齿圈可将电机的高转速低扭矩输出转换为磨盘所需的低转速大扭矩输出，降低研磨过程中的卡豆风险，上部的齿圈结构同时承载磨盘间隙调节的定位功能，侧方的安装支架可直接将整个研磨模块固定在咖啡机的内部机架上，无需额外设计复杂的转接固定结构。设计过程中充分考虑了咖啡设备的内部安装空间限制，整体采用同轴立式布局，动力输入轴与磨盘回转中心完全重合，最大限度压缩了径向安装尺寸，同时将传动结构与磨腔结构做一体化集成设计，减少了分体装配带来的同轴度误差，降低了运行过程中的振动与噪音；磨腔区域做了流畅的导粉斜面设计，研磨完成的咖啡粉可依靠重力自然下落至出粉通道，避免残粉堆积带来的风味串杂问题。外形尺寸方面，整体为圆柱形立式结构，径向最大尺寸适配常规咖啡机的内部安装腔宽度，轴向长度预留了电机接驳与出粉通道的安装空间，安装边界上侧方的固定支架设置了两个标准安装孔位，可直接与设备内部的安装柱对位锁附，下部的电机接驳位采用标准的D型轴连接结构，可与常用的驱动电机输出轴直接配合，上部的磨盘安装位预留了定磨盘的调节卡槽，可快速适配不同规格的锥形磨盘组件，无需对整体结构做二次修改。
