紧凑型OEM集成式指纹识别模块结构

　　这款紧凑型生物识别模块的结构设计，核心瞄准OEM集成场景下的身份核验需求，在工业控制终端、门禁权限管控、设备操作权限锁定、小型智能柜锁控等场景中，都能作为核心身份采集部件嵌入配套设备，不需要额外占用过多安装空间，适配各类对安装体积有严格限制的集成需求。从实际功能落地来看，该模块承担指纹图像采集、特征点初步识别匹配的核心作用，集成到终端设备后，可替代传统的钥匙、密码验证环节，避免密码泄露、钥匙遗失带来的权限管控风险，在工业现场的设备操作权限分级、涉密工位的身份核验、公共智能终端的使用权限确认等场景下，都能稳定发挥作用。

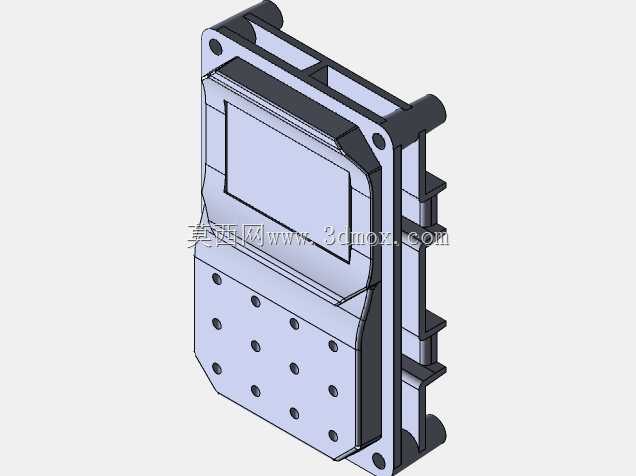

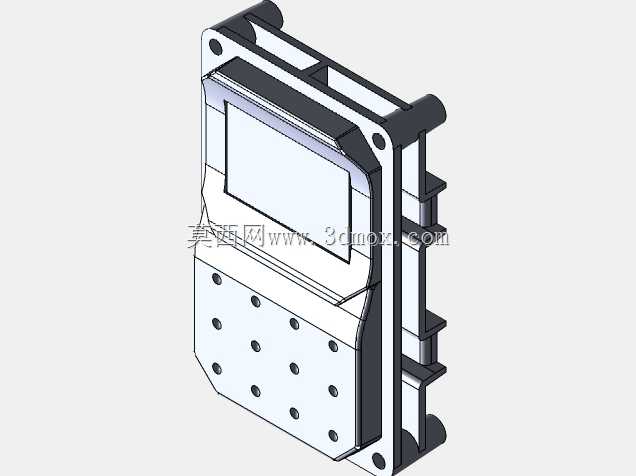

　　设计思路上，整个模块采用分层堆叠的结构布局，将指纹采集窗口、内部电路承载位、安装固定结构做一体化整合，外壳主体采用硬质防护结构，边缘做圆弧过渡处理，既避免集成装配过程中锐边划伤操作人员，也能在嵌入安装时减少与配套设备安装腔的干涉。模块正面预留的矩形采集窗口位置，做了下沉式的台阶设计，后续装配指纹采集镜片时可以直接卡入台阶位，不需要额外设计复杂的压合固定结构，装配工序更简单，同时台阶结构可以对采集镜片形成周向防护，降低日常使用中硬物磕碰损坏采集面的概率。

　　安装边界的设计充分考虑了OEM集成的通用性，模块背部设置多组平行的安装导向筋位，集成装配时可以顺着配套设备的安装滑槽直接推入到位，不需要额外设计复杂的定位工装；模块正面的安装法兰面上均匀布置多组标准安装孔位，孔位位置避开内部电路的走线路径，装配时可以直接采用标准紧固件从正面锁付，固定后模块整体与安装面贴合紧密，不会出现凸起或松动的情况。模块侧面预留的分层卡槽结构，可根据集成需求选配不同的通讯接口转接板，不需要改动模块主体结构就能适配RS232、TTL、USB等不同的通讯连接需求，适配不同终端设备的接口协议。

　　从外形尺寸控制来看，整个模块的厚度控制在极小的范围内，即使是嵌入到厚度有限的薄型终端设备中，也不会出现模块凸出设备外壳的情况；模块边角的安装孔位做了沉头处理，锁付螺丝后螺丝头不会高出模块安装面，保证装配后整体表面平整。模块上多组均匀分布的散热孔位，正对内部核心电路的发热区域，设备长时间运行时产生的热量可以通过孔位快速散出，避免密闭空间内热量堆积影响识别精度与元件使用寿命。

　　结构细节上，模块的采集窗口周边做了凸起的防护边，日常使用中即使设备表面受到摩擦，也不会直接刮擦到指纹采集镜片，降低采集面磨损的概率；模块外壳的拼接处采用卡扣加定位柱的组合固定方式，不需要额外打胶就能实现壳体的紧密拼接，后期维护拆解时也不会损坏壳体结构。考虑到工业场景下的使用需求，壳体拼接处预留了密封胶条的安装槽位，集成到户外或多粉尘场景的设备中时，可以加装密封胶条实现基础的防尘防水能力，拓展模块的适用场景。整个模块的结构没有冗余的设计部分，每一处筋位、孔位、卡槽都对应实际的装配或功能需求，在保证结构强度的前提下尽可能压缩整体体积，适配各类紧凑型终端设备的集成需求，结构设计上充分考虑了批量装配的工艺性，所有结构都采用常规的注塑或钣金加工工艺即可实现，不需要特殊的加工工序，能有效控制批量生产的成本与加工周期。
