36米可移动伸缩式皮带输送设备

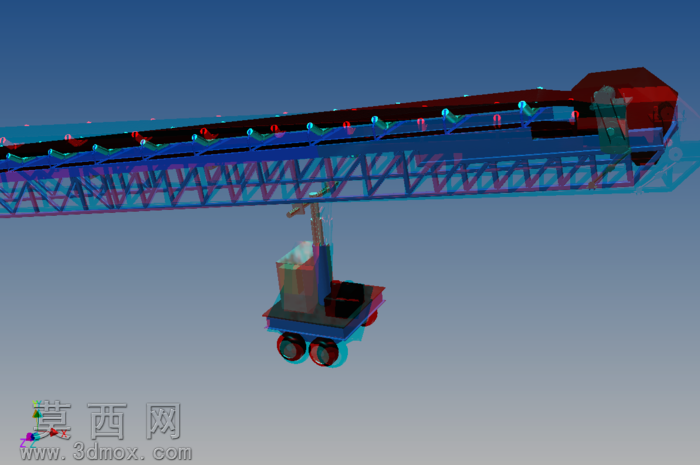

本模型为可移动伸缩式皮带输送设备，整体采用三维参数化建模完成，建模过程严格遵循机械设计规范，对设备各组成部分进行了1:1比例的精准还原。模型主体包含长距离桁架式输送臂架、底部移动行走底盘、中部升降支撑机构、皮带承载托辊组、驱动滚筒与改向滚筒组件等核心结构，各部件之间的装配关系清晰，运动副约束设置合理，可直观展示设备的伸缩、升降、行走等动作逻辑。在材质渲染环节，针对不同部件的实际应用材质进行了区分设置：桁架臂架采用钢结构金属材质，还原了型材焊接后的金属质感与表面防锈涂装效果；输送皮带设置为黑色橡胶材质，模拟橡胶带的表面纹理与柔韧质感；行走轮采用橡胶包边搭配金属轮毂的复合材质，还原移动轮的防滑与承重特性；底盘与升降机构的金属结构件做了哑光漆面处理，区分不同功能部件的视觉层次。结构设计上，臂架采用三角形桁架结构，在保证30米输送跨度结构强度的同时，有效降低了设备整体自重；底部移动底盘配备多组行走轮，可实现作业场地内的灵活转场，适配不同点位的物料输送需求；中部升降支撑机构可调整臂架的倾斜角度与作业高度，满足不同堆高、不同装卸点位的物料转运要求；沿臂架均匀布置的槽型托辊组，为输送皮带提供稳定支撑，保证散料输送过程中皮带不下陷、不跑偏，端部的改向滚筒与驱动滚筒配合，实现皮带的闭环循环运转。设计思路围绕散料装卸场景的灵活作业需求展开，摒弃传统固定输送机无法转场、调整范围有限的弊端，将长距离输送能力与移动灵活性相结合，可广泛应用于粮食转运、散货堆场装卸、工地短距离物料倒运等场景，建模过程中对各连接节点、安装位置做了精细化处理，确保模型可直接用于结构验证、作业模拟与方案展示使用。
