可移动桁架式长距离皮带输送设备

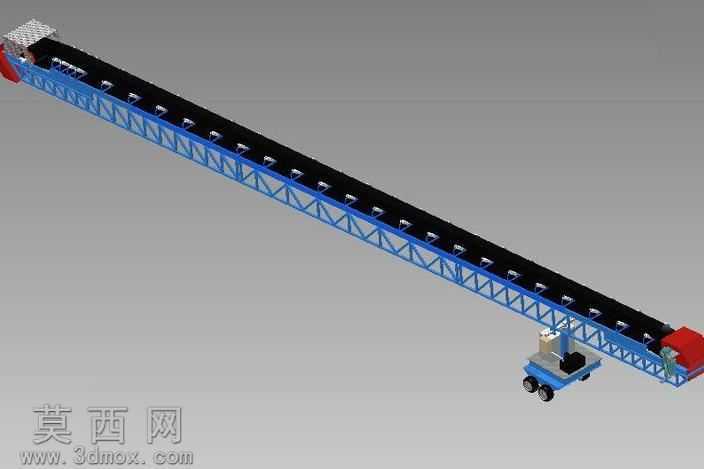

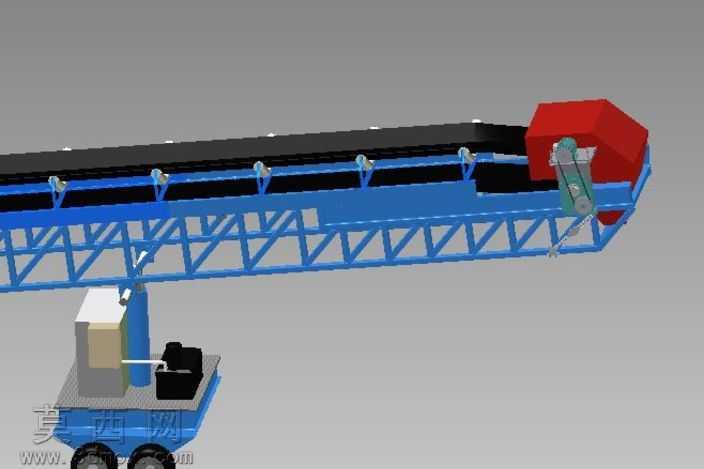

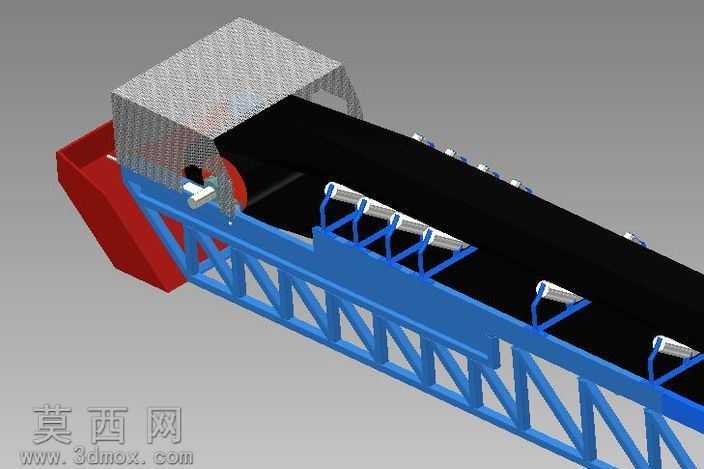

本作品为可移动桁架式长距离皮带输送设备三维模型，采用Autodesk Inventor完成全参数化建模与装配校验，整体建模过程严格遵循机械设计规范，对各部件的装配干涉、运动行程做了完整的仿真验证。模型主体采用蓝色桁架式主梁结构，桁架杆件通过标准化型材拼接建模，还原了真实桁架结构的受力布局，既保证了长距离输送的结构刚度，也通过镂空桁架设计降低了设备整体自重，建模时对每一处杆件的连接节点、螺栓孔位都做了精细化还原，可直接用于后续工程出图参考。输送面采用黑色防滑皮带建模，皮带表面做了纹理材质渲染，沿主梁等距布置的托辊组件完整还原了皮带承托结构，托辊的转动副在装配环境中做了约束设置，可模拟皮带运行时的托辊随动效果。设备两端分别设置头部驱动滚筒与尾部改向滚筒，头部驱动端配套红色护罩结构，建模时还原了驱动单元的安装基座与传动连接结构，尾部设置张紧调节机构，可模拟皮带张紧度的调整动作。设备中部下方配套带脚轮的移动承载小车，小车采用四轮布局，配套小型驱动与控制单元建模，可实现整台输送设备的场地转场移动，适配不同作业点位的物料输送需求。渲染阶段对桁架结构赋予金属哑光漆材质，皮带赋予橡胶防滑材质，脚轮赋予硬质橡胶与金属轮毂材质，驱动护罩赋予亮面工程塑料材质，通过环境光遮蔽与全局光照设置，清晰呈现各部件的结构层次与装配关系。设计过程中充分考虑了长距离输送的挠度控制需求，通过桁架截面的参数化调整可快速适配不同输送长度的设计需求，移动小车的承载能力也做了匹配校核，整台设备可用于散料、件货的长距离转运作业，适用于工地、仓库、物流场站等多种需要临时调整输送点位的作业场景，模型完整保留了各部件的参数化特征，可根据实际使用需求修改跨度、带宽、移动轮距等核心参数，具备较高的工程复用价值。
