可伸缩便携助行手杖三维设计作品

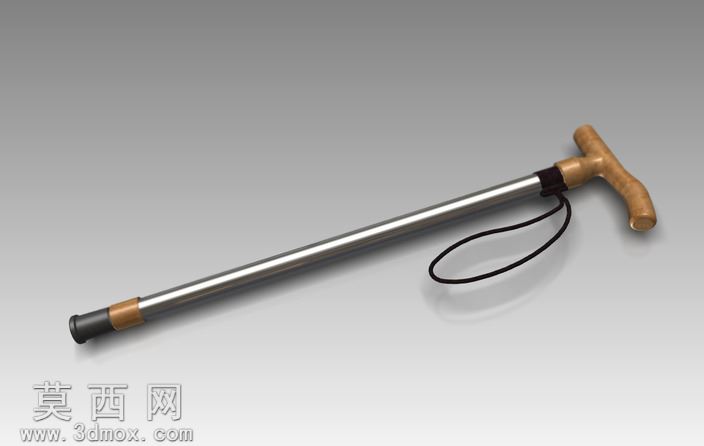

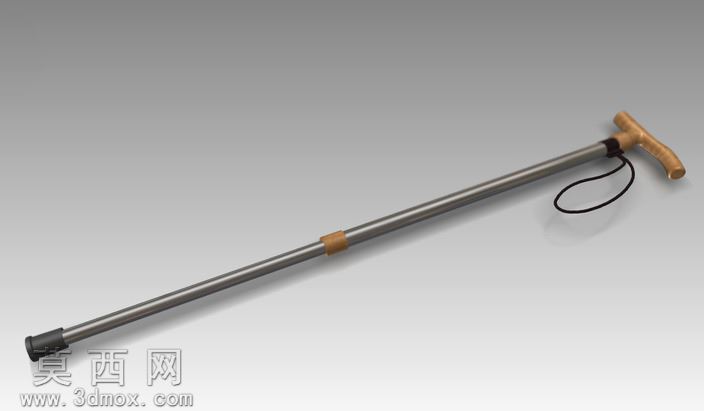

本作品为可伸缩式助行手杖的三维建模设计成果，建模过程围绕实用功能与外观质感的双重需求展开，首先通过草图绘制确定整体比例关系，以T型握柄、多段伸缩杖身、防滑底托为核心结构模块，在三维软件中先完成基础轮廓的参数化搭建，确保各段杖身的管径差符合伸缩滑动的装配公差要求，预留出锁紧结构的安装空间。握柄部分采用贴合人体工学的曲面建模，模拟实木握柄的流畅弧度，边缘做圆角过渡处理，避免使用时产生硌手的不适感，同时在握柄与杖身的衔接位置设计了挂绳安装位，通过曲面裁切做出挂绳的穿接孔位，配套的腕带采用柔性材质模拟，还原编织挂绳的自然垂坠形态。杖身主体为金属管材结构，建模时采用薄壁拉伸特征生成管体，表面做金属拉丝质感的材质映射，调整反射参数模拟不锈钢材质的哑光金属光泽，在杖身的伸缩锁紧位置设计了铜色装饰环，通过材质区分强化结构的视觉层次感，锁紧环的防滑纹理采用阵列特征完成，既还原真实产品的防滑操作手感，也提升了模型的细节还原度。底托部分采用橡胶防滑材质建模，底部做圆弧收边与防滑纹路设计，通过材质粗糙度参数调整，模拟橡胶材质的磨砂防滑质感，确保手杖接触地面时的视觉稳定性。渲染阶段采用柔和的影棚布光方案，主光源从侧上方打亮杖身金属部分的反光轮廓，补光弱化握柄与底托部分的阴影死区，背景采用渐变灰色突出产品主体，调整全局光照参数让各材质的质感表现更贴近真实实物。设计过程中充分考虑伸缩手杖的实际使用场景，在结构上确保多段杖身伸缩行程合理，锁紧后结构稳固无松动，握柄的受力角度符合站立支撑时的人体施力方向，挂绳的设计方便使用者外出时将手杖挂在腕部避免滑落，整体模型结构完整，各部件装配关系清晰，材质区分明确，可用于产品展示、结构验证等多种场景。
