可折叠伸缩硅胶运动水壶结构设计

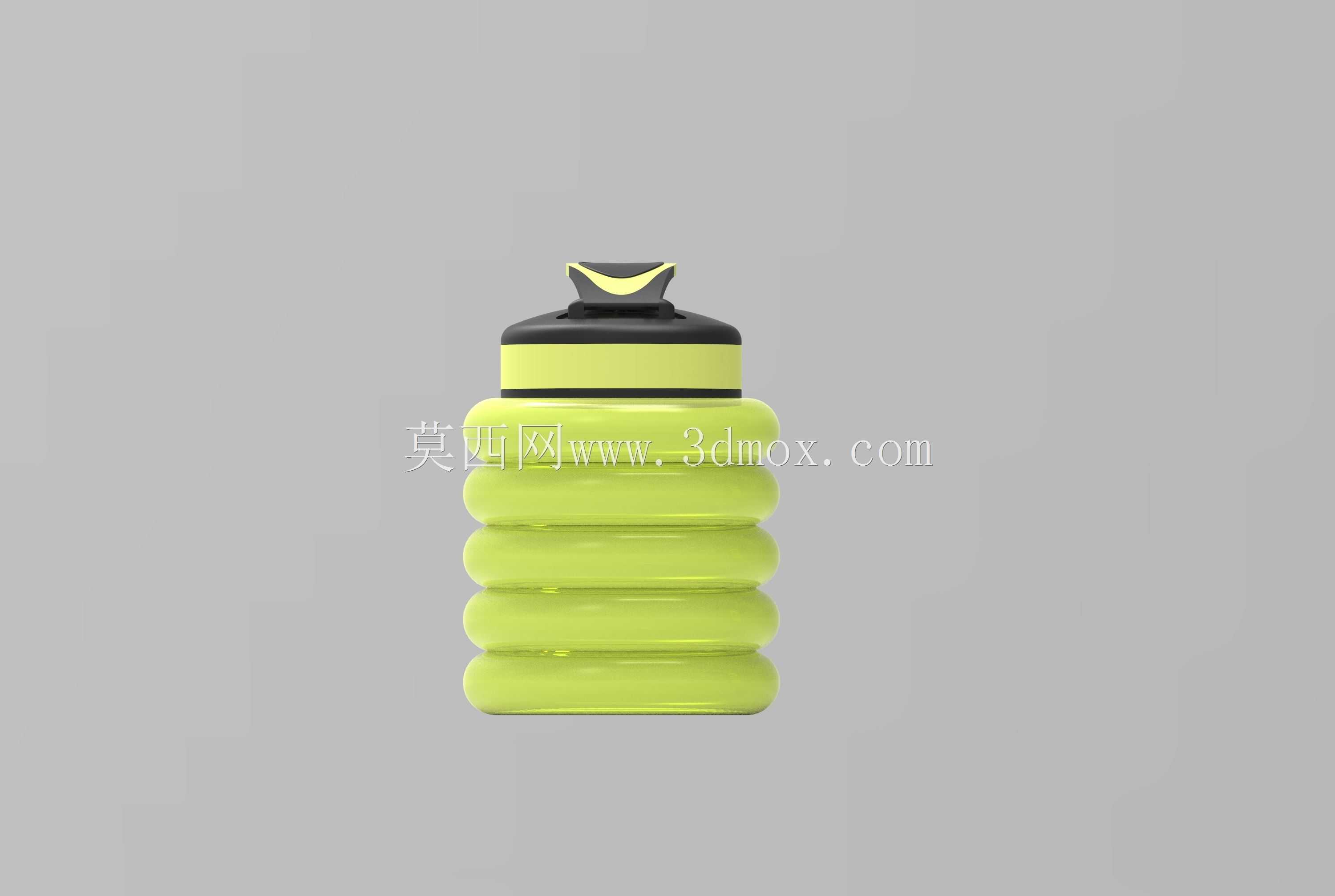

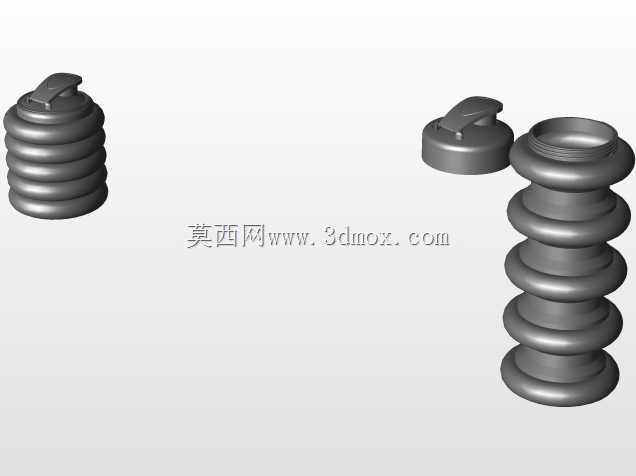

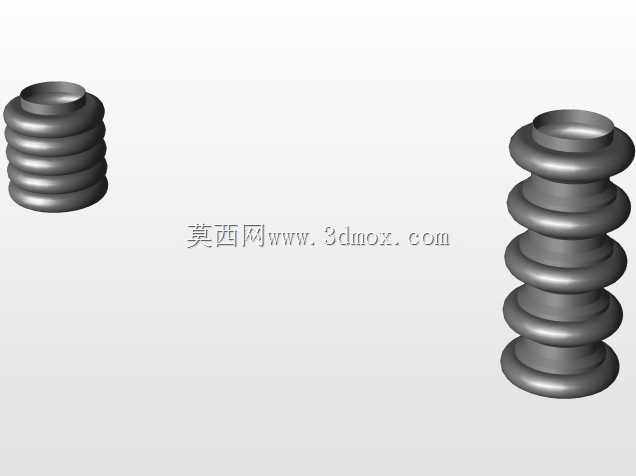

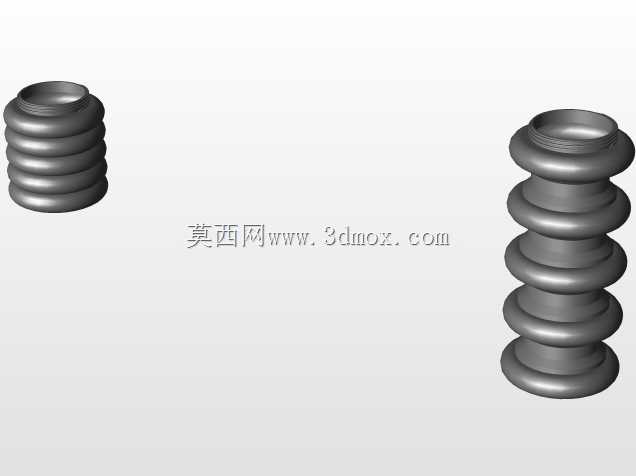

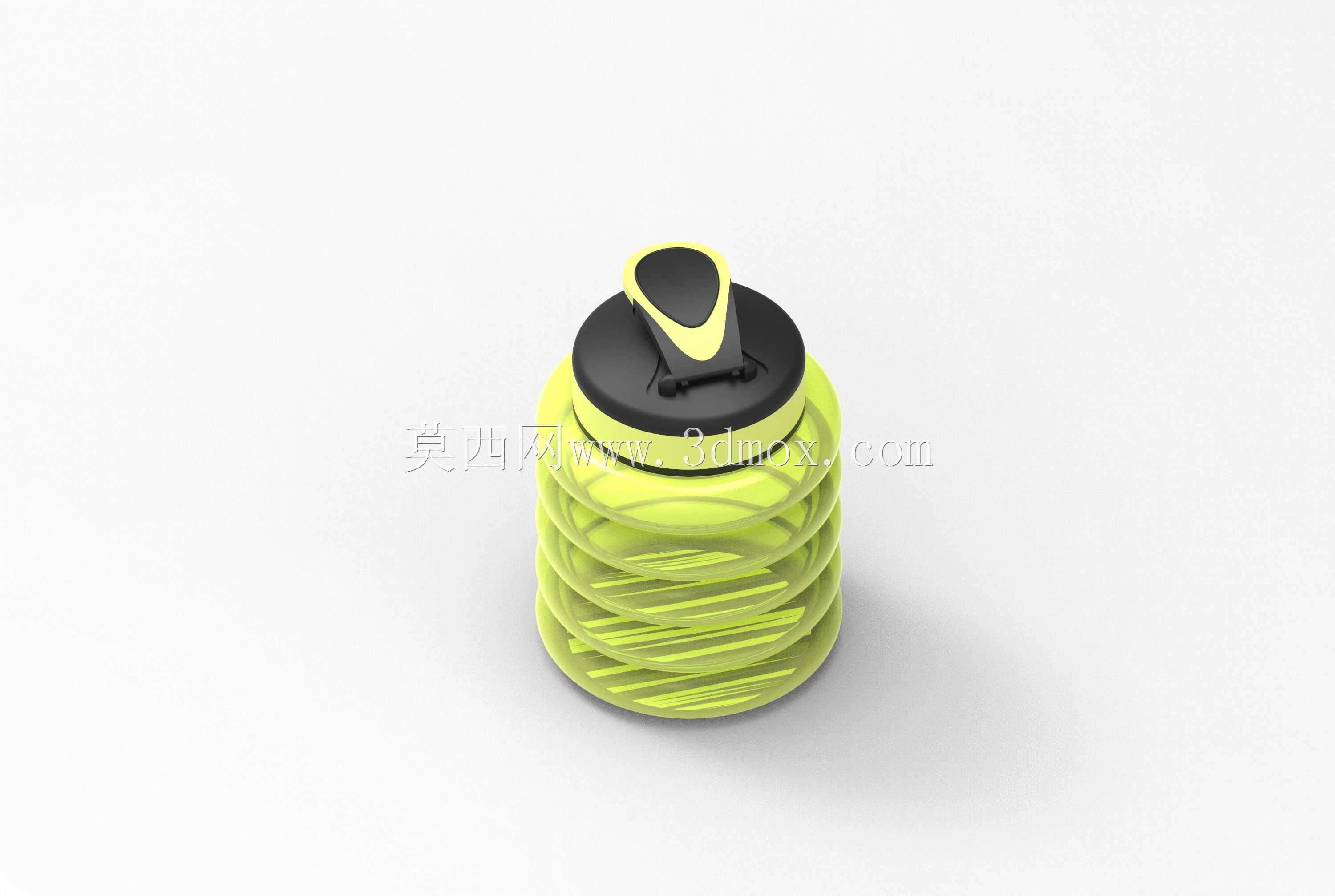

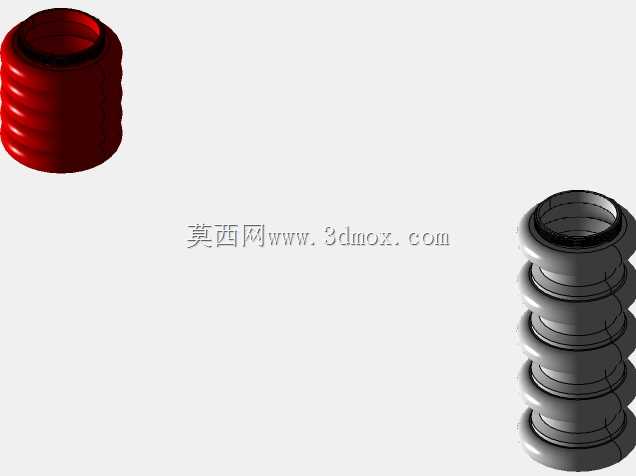

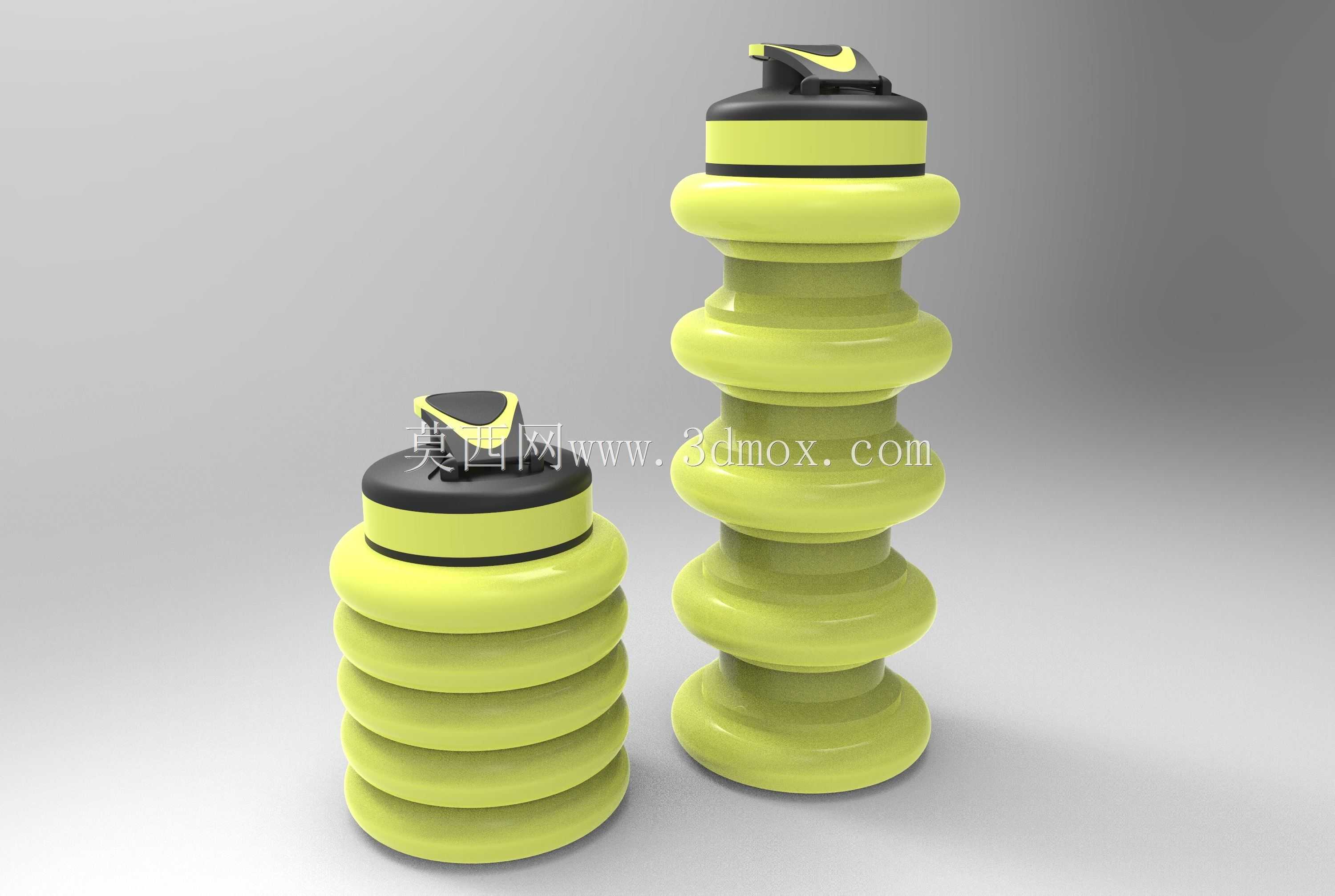

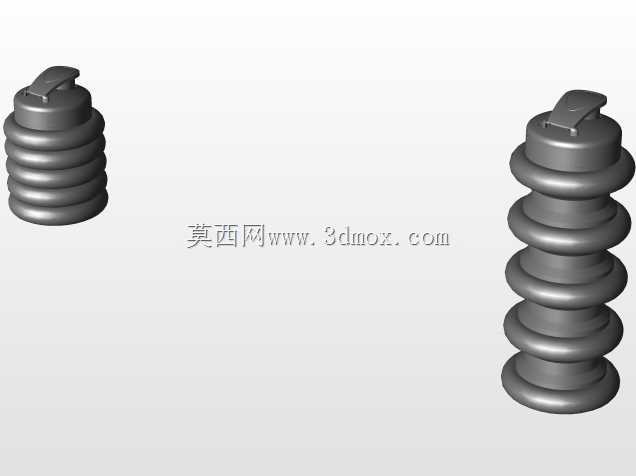

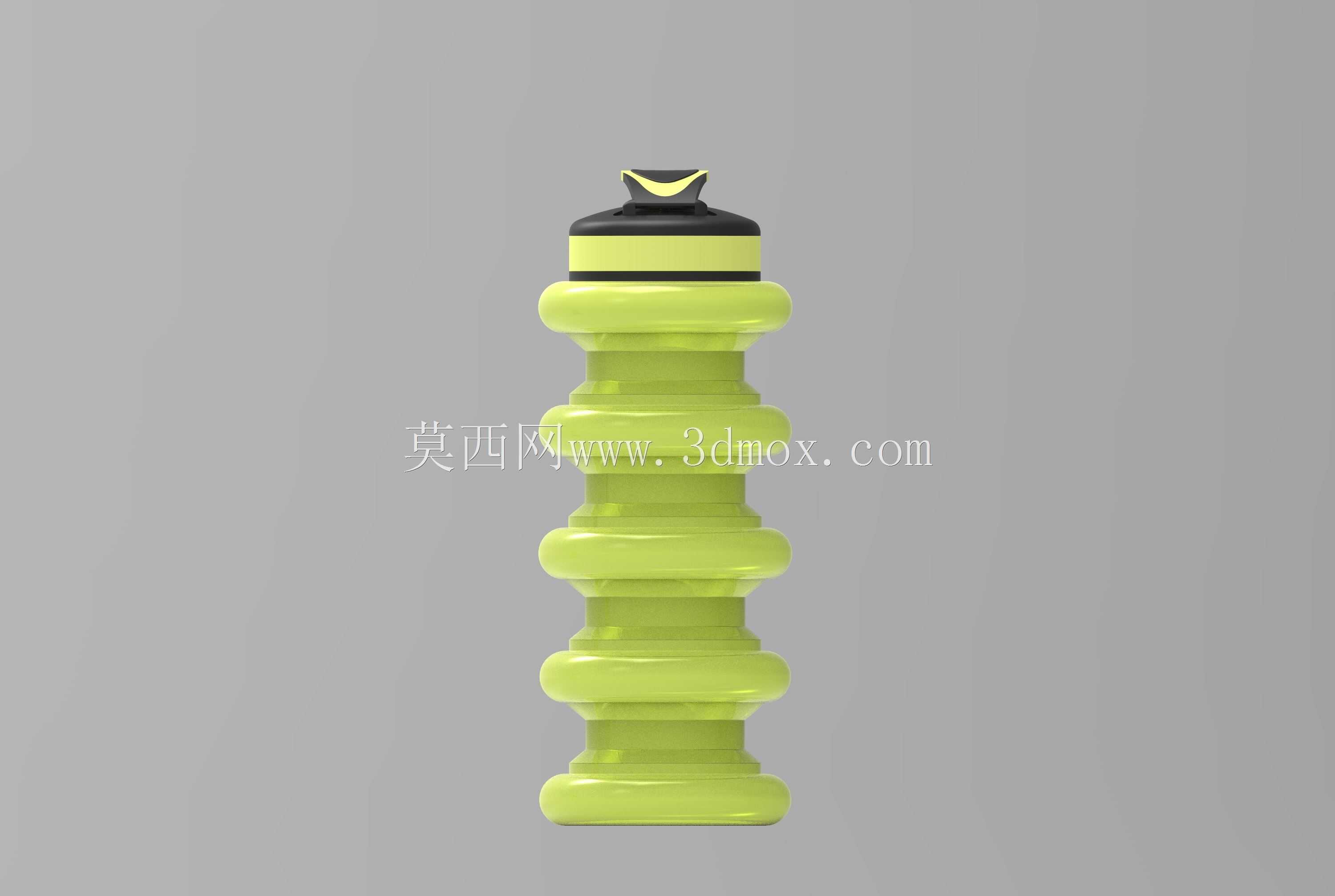

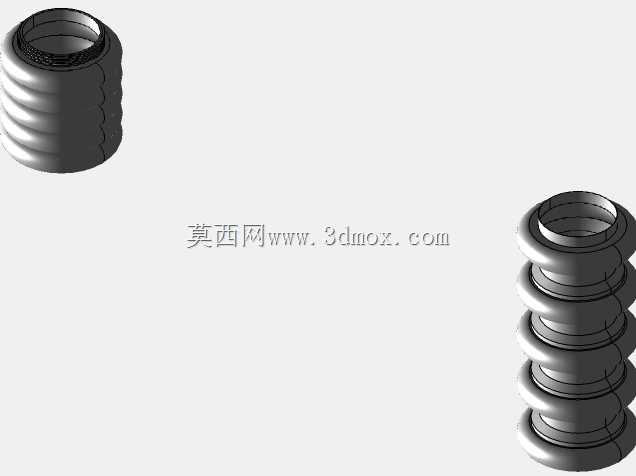

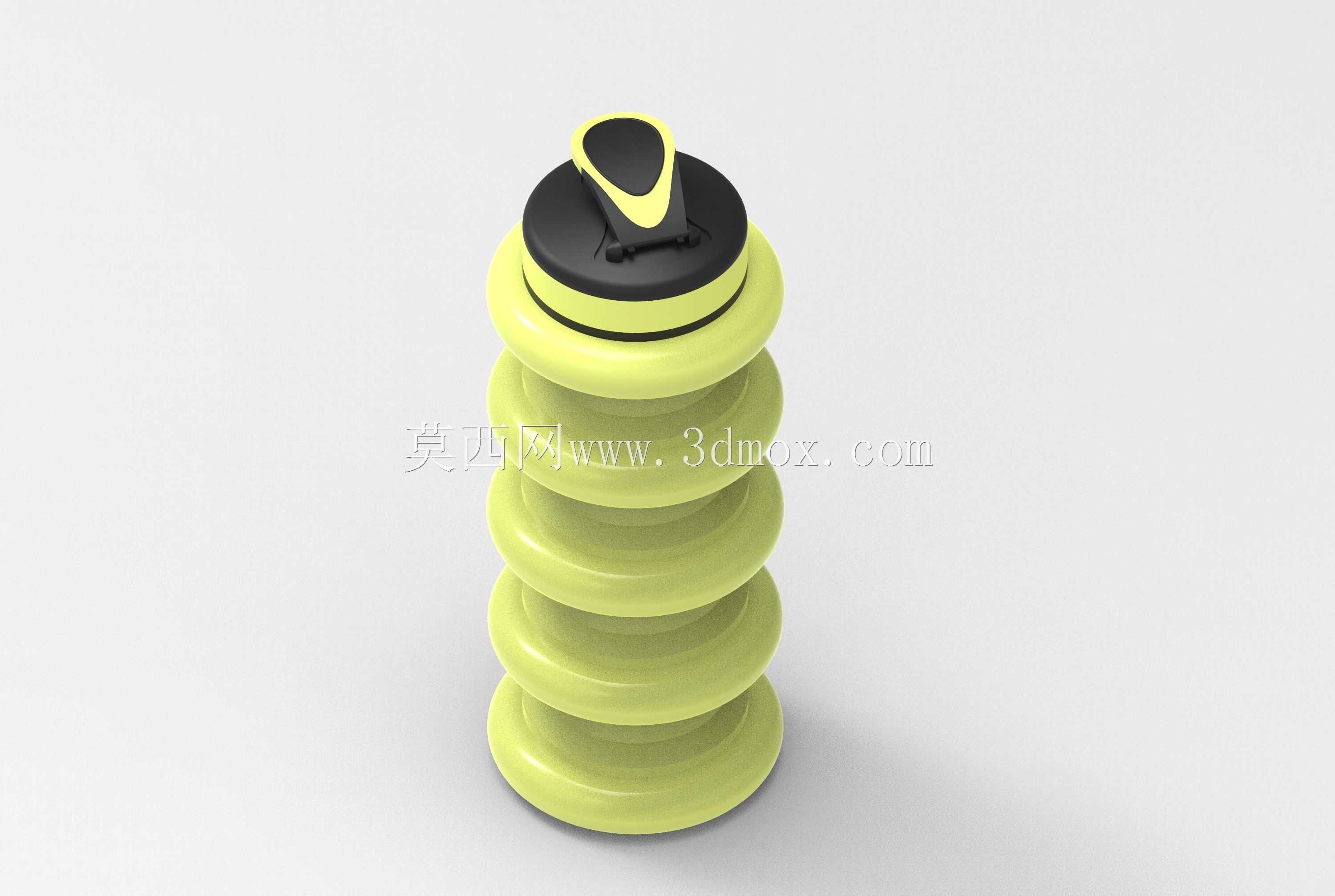

这款可折叠伸缩的硅胶水具，核心面向户外出行、运动健身、日常通勤等多场景的便携饮水需求，区别于传统硬质水杯固定容积、占用空间大的痛点，结构设计上充分利用硅橡胶材质的高弹性与耐弯折特性，将瓶身设置为多段环形波纹伸缩结构，空瓶状态下可沿轴向压缩至原高度的三分之一左右，能够轻松塞入背包侧袋、运动挎包甚至衣物口袋中，大幅降低闲置状态下的空间占用。瓶身主体采用食品级硅橡胶材质，接触饮水的部分满足食品接触安全要求，同时具备耐高低温特性，既可以盛装常温饮用水，也能适配一定温度的饮品，不会因温度变化产生材质变形或有害物质析出。瓶口部分采用硬质塑料材质做支撑结构，搭配带翻盖的密封瓶盖，翻盖处设置有卡扣式锁紧结构，闭合后能够实现完全密封，避免瓶内液体在携带过程中漏出，翻盖的开合角度经过限位设计，饮水时不会遮挡口鼻，单手即可完成开盖、闭合操作，适配运动过程中单手操作的使用需求。瓶身的波纹结构并非等距设计，靠近瓶口的第一段波纹直径略小于下部波纹，既能够保证伸缩过程中的顺畅度，也能在装满水握持时提供更好的摩擦力，避免湿手状态下打滑。从安装边界来看，瓶口采用标准螺纹结构与瓶盖配合，螺纹的牙距、牙型经过适配调整，既保证密封性能，也能兼容同口径的普通硬质水瓶瓶盖，具备一定的配件通用性。瓶底做了加厚平面处理，展开状态下放置在平面上能够保持稳定，不会因瓶身的柔性材质出现倾倒问题。在结构建模过程中，波纹段的过渡圆角做了差异化处理，弯折频繁的位置采用更大的圆角半径，避免反复伸缩折叠后出现应力集中导致的材质开裂，延长产品的使用寿命。瓶盖顶部设置有小型提环结构，既可以穿挂挂绳实现便携携带，也能在压缩瓶身后通过提环固定压缩状态，避免瓶身在包内自行弹开占用空间。整体配色采用亮黄色主体搭配黑色瓶盖，视觉辨识度高，在户外场景下容易找寻，同时硬质塑料部分的表面做了磨砂处理，减少使用过程中的划痕残留，长期使用也能保持较好的外观状态。
