麦格纳适配三菱AWD汽车悬架结构设计

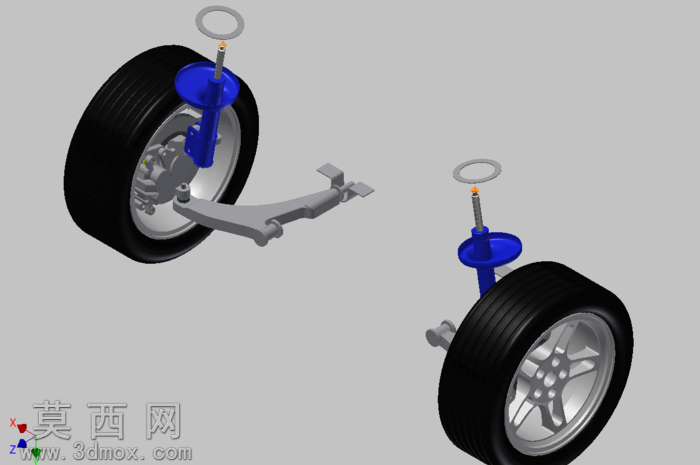

本模型围绕适配三菱AWD车型的悬架系统展开三维建模设计，完整还原了单侧悬架与车轮总成的装配结构，建模过程中严格遵循实车部件的几何比例与装配逻辑，对减震器、下摆臂、轮毂轴承、轮胎轮辋等核心部件进行了精细化的特征还原。在建模阶段，首先依据悬架硬点坐标搭建整体装配骨架，确定各部件的相对位置与运动限位关系，减震器部分分别还原了防尘罩、储油筒、活塞杆、顶部安装吊环的分层结构，对减震器弹簧的螺旋升角、圈数、线径参数进行了精准拟合，保证结构外观与实车部件一致。下摆臂部分还原了冲压成型的臂体结构、衬套安装位、球头连接端的细节特征，明确了摆臂与副车架、转向节的连接点位。车轮部分分别构建了轮胎的胎面花纹、胎侧轮廓，以及铝合金轮辋的辐条造型、气门嘴安装位、螺栓孔分布特征，还原了制动盘、制动卡钳与轮毂的装配关系。材质渲染阶段，针对不同部件赋予对应材质属性：减震器筒身采用金属烤漆材质，还原蓝色漆面的哑光质感与金属边缘的高光反射；下摆臂采用铸钢材质，表现金属毛坯的粗糙质感与边角的加工痕迹；轮胎采用黑色橡胶材质，还原橡胶的哑光漫反射特性与胎面的细微纹理；轮辋采用抛光铝合金材质，表现金属镜面的反射效果与辐条的光影层次。设计过程中重点考量了悬架几何参数对轮心位置的影响，通过调整硬点坐标验证悬架跳动时的轮心位移变化，排除部件运动干涉风险，建模时仅保留受硬点调整直接影响的组件，剔除无关附属部件以突出核心悬架结构的展示效果，整体模型装配关系清晰，部件特征完整，可用于悬架结构原理展示、几何参数验证以及后续传动系统、排气系统建模的装配基准参考。
