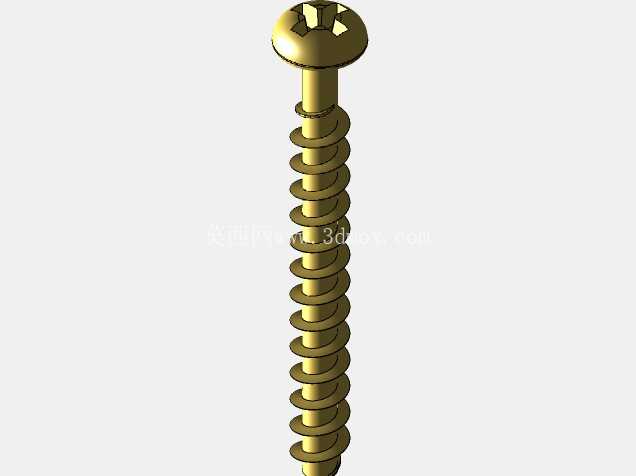

1.5英寸盘头十字槽自攻螺丝结构设计

　　这款1.5英寸规格的盘头十字槽自攻螺丝，是日常结构装配场景中应用极广的一类紧固件，不同于需要预先攻制内螺纹的机螺钉，自攻螺丝的螺纹牙型经过专门设计，在拧入预制底孔的过程中可以自行挤压出匹配的内螺纹，大幅降低装配工序的复杂度，在薄板连接、塑料件装配、低压阀门组件固定、仪器仪表外壳拼接这类场景中，能有效减少现场加工的工作量，提升装配效率。从结构设计来看，这款螺丝采用盘头头部构型，头部承载面为平整的环形接触面，相比沉头螺丝，不需要在被连接件表面锪制沉孔，就能获得足够的压紧接触面积，适合表面不允许做沉孔加工、或者被连接件材质偏软容易被压溃的装配场景，比如ABS材质的仪表外壳、薄镀锌钢板的阀门防护外罩这类工件，盘头的大接触面可以分散压紧应力，避免拧紧过程中头部压入工件表面造成外观损伤或者连接失效。头部的驱动槽采用十字槽构型，相比一字槽，十字槽的对中性更好，电动螺丝刀批头卡入后不容易打滑脱出，能承受更大的拧紧扭矩，在自动化装配流水线中，十字槽螺丝的送料、对位成功率也更高，适合批量装配的作业场景，同时槽型的深度经过匹配设计，既保证足够的驱动接触深度避免拧花槽口，也不会因为槽深过大削弱头部的结构强度，避免拧紧时头部出现开裂问题。螺杆部分的螺纹采用自攻螺丝专用的高低牙设计？

　　不对，仔细看模型的螺纹是等距的粗牙螺纹，牙型角为标准的60度，牙顶有轻微的圆角过渡，这种设计可以在拧入工件时减少螺纹切削阻力，同时让挤压形成的内螺纹牙型更饱满，提升连接的抗拔脱能力，螺纹的大径、中径、小径都经过公差匹配，针对常见的1.5英寸长度规格，螺杆的光杆部分长度很短，几乎全杆都布有螺纹，适合总厚度在1英寸到1.2英寸之间的叠层工件连接，保证螺纹能完全穿透被连接件，获得足够的啮合牙数。从安装边界来看，这款螺丝的头部直径约为螺杆大径的2.2倍，装配时需要在工件上预留的底孔直径根据被连接件材质不同有区分：如果是连接0.8到1.5mm厚的冷轧钢板，底孔直径建议控制在比螺纹小径大0.1到0.2mm，保证螺丝拧入时能顺利挤压出螺纹，同时不会因为底孔过大导致滑牙；如果是连接硬质PVC、ABS这类塑料件，底孔直径可以适当放大0.2到0.3mm，避免拧入时塑料件应力过大出现开裂。

　　螺丝的总长度为1.5英寸，也就是38.1mm，其中头部厚度约为3mm，有效螺纹长度约为34mm，装配时需要注意被连接叠层的总厚度不能超过32mm，否则螺丝末端无法穿透工件，无法形成有效的螺纹啮合，同时要预留至少2个螺距的长度让螺丝穿出工件，保证螺纹完全啮合。在阀门类产品的装配场景中，这类螺丝常用来固定减压阀的塑料外罩、仪表的刻度盘固定板，因为这类位置不需要太大的锁紧力，同时要求装配后外观平整，盘头的设计刚好能满足需求，不需要额外加装垫片，头部的平整表面可以直接贴合工件表面，减少零件数量。

　　在设计建模过程中，螺纹部分的建模需要注意牙型的收尾处理，螺丝末端的螺纹是逐渐收窄的导向锥，长度约为2个螺距，这个导向结构可以让螺丝在拧入底孔时顺利对位，不会出现斜牙、错牙的问题，很多新手建模时容易忽略这个导向锥的设计，导致实际生产出来的螺丝拧入时对位困难，容易刮伤底孔内壁。另外头部和螺杆的过渡位置有一个微小的圆角，这个圆角可以减少应力集中，避免螺丝在承受横向剪切力的时候，在头杆结合位置出现断裂，尤其是在有振动的工况下，比如仪器仪表安装在有轻微振动的管路上，这个过渡圆角能大幅提升螺丝的疲劳寿命。十字槽的位置和头部同轴度公差需要控制在0.1mm以内，否则自动化装配时批头无法顺利卡入槽内，容易出现卡料、拧坏槽口的问题，建模时需要保证槽的对称度，四个槽翼的深度、宽度一致，避免出现偏槽导致的拧紧受力不均。这类螺丝的表面处理一般采用镀锌钝化，具备基础的防锈能力，适合在室内干燥的工况下使用，如果是在潮湿或者有弱腐蚀的环境中使用，也可以更换为304不锈钢材质的同规格产品，模型的结构尺寸完全可以直接复用，只需要调整材质参数即可。在实际选型时，需要根据被连接件的材质、总厚度、承受的载荷大小来确认是否适用，比如如果是连接厚度超过32mm的叠层工件，就需要选择更长规格的螺丝，如果是需要承受较大拉力的连接位置，就需要选择更大直径的规格，这款1.5英寸长度的螺丝，适合的拧紧扭矩约为1.2到1.5N·m，过大的拧紧扭矩会导致螺纹滑牙或者头部断裂，过小的扭矩则会导致连接松动，在有振动的工况下建议配合防松垫圈使用，不过盘头的设计本身已经有较大的压紧摩擦力，在静态工况下不需要额外的防松结构就能满足使用要求。
