带旋扣脱料结构的注塑成型模具

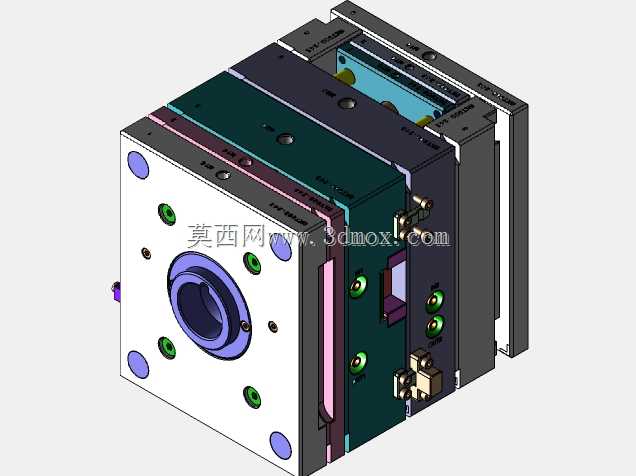

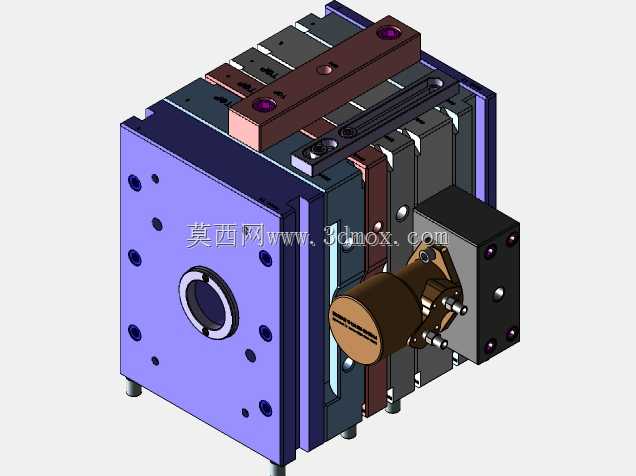

这套模具主要应用于带内倒扣或旋扣特征的塑胶零部件批量注塑生产场景，常见于消费电子外壳、日化包装瓶盖、小型家电结构件的成型加工环节，适配卧式注塑机的标准安装接口，可直接搭载在常规吨位的注塑设备上完成连续生产作业。从实际用途来看，该模具核心解决了带侧向旋扣特征塑件无法直接直顶脱模的行业痛点，通过集成的旋转脱扣动力组件，在开模过程中同步完成旋扣部位的旋退动作，避免强制脱模造成的塑件拉伤、变形问题，大幅提升带扣位塑胶件的成型良品率。在功能特性上，模具采用模架标准化叠层结构，从定模侧的浇口定位环到动模侧的脱扣执行组件，各模块功能分区清晰：定模部分负责进料与型腔成型，动模部分集成了旋扣驱动、型芯固定、顶出复位的全套功能，侧装的动力组件可精准控制旋退行程，保证扣位脱模过程的动作同步性，避免不同步造成的塑件扣位断裂。设计思路上，这套结构优先考虑了量产过程中的稳定性与维护便捷性，所有导向部件均采用独立镶件设计，易磨损部位可单独更换无需报废整套模架；冷却水路围绕型腔与旋扣型芯均匀排布，保证成型过程中模温均匀，减少塑件成型收缩不均导致的尺寸偏差；开模动作顺序做了机械限位设计，通过锁模块与行程限位件控制各模板的开模顺序，保证旋退动作完成后再执行顶出动作，从结构上避免动作干涉问题。在安装边界与尺寸适配方面，模具整体外形适配常规120-180吨级注塑机的拉杆间距，定模侧定位环采用标准注塑机接口尺寸，浇口套进料口尺寸适配通用注塑机喷嘴规格，模具总厚度符合对应吨位设备的模厚安装范围，动模侧顶棍孔位置符合标准排布，无需额外改装即可快速上机安装；各模板的连接螺丝、导柱导套均采用行业通用规格，日常维护更换配件无需单独定制，可有效降低生产过程中的运维成本。整套结构在设计时充分考虑了量产场景下的连续作业需求，动作逻辑经过反复验证，可有效应对带旋扣特征塑件的大批量成型需求，减少生产过程中的异常停机时间。
