反向顶出结构塑料注射成型模具

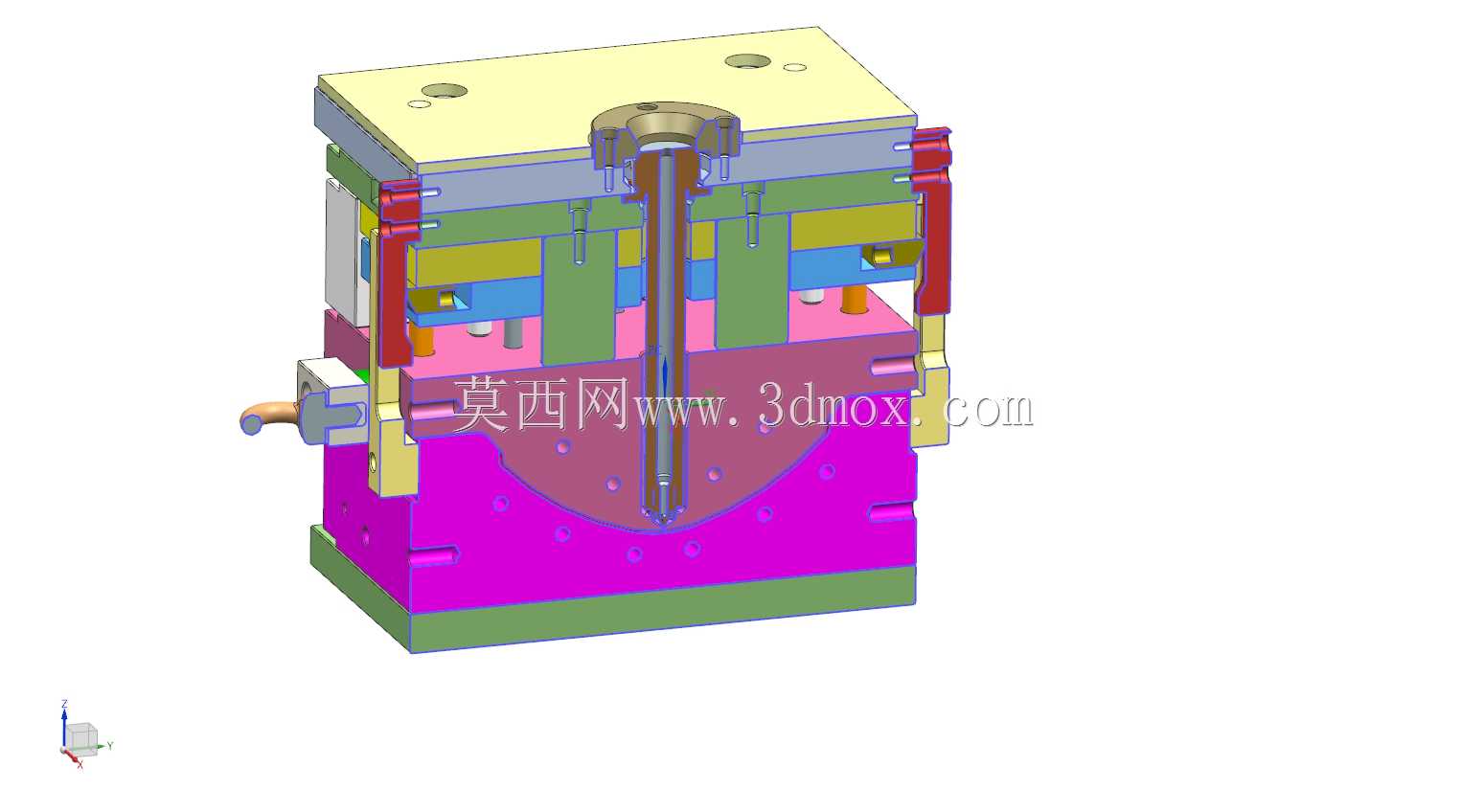

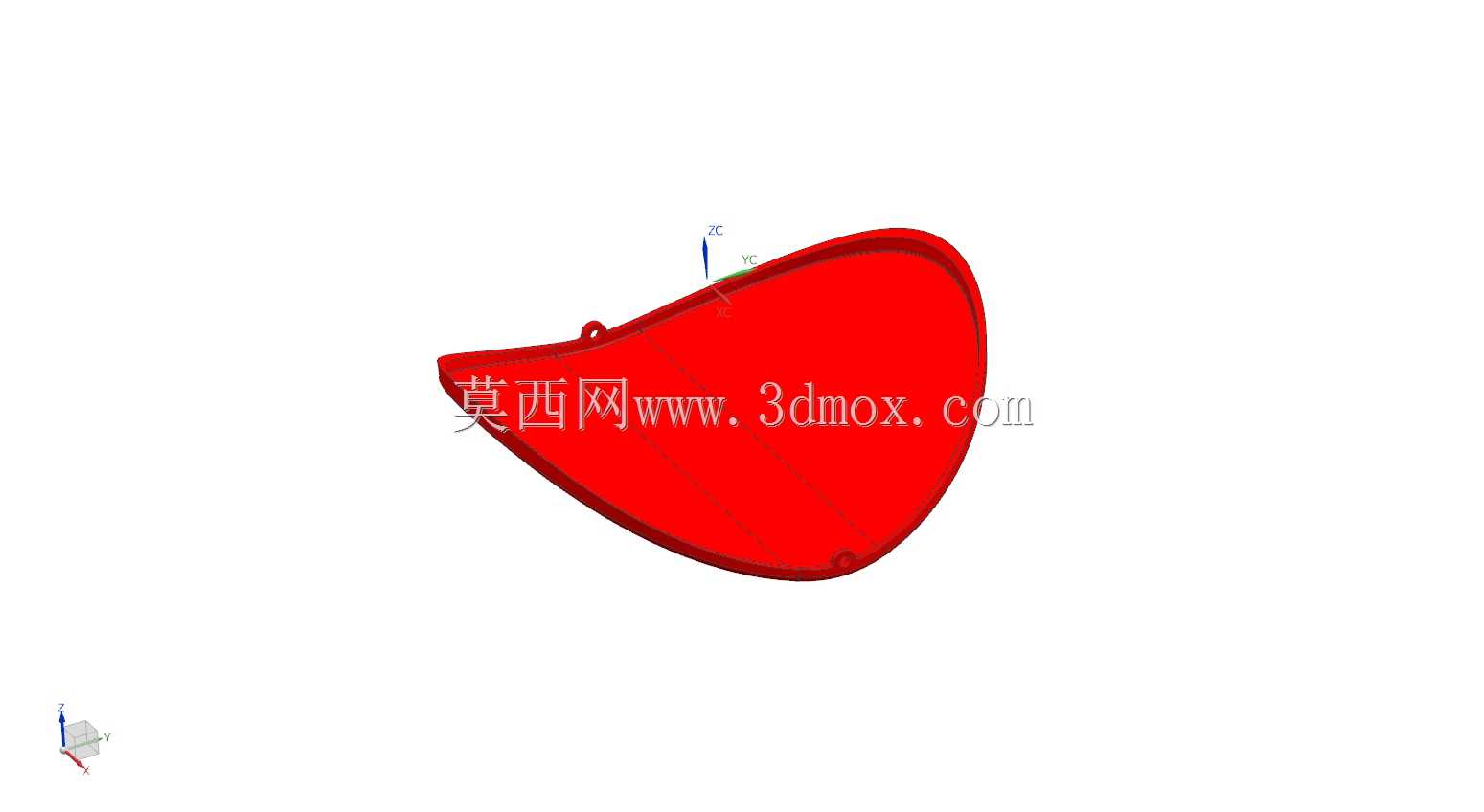

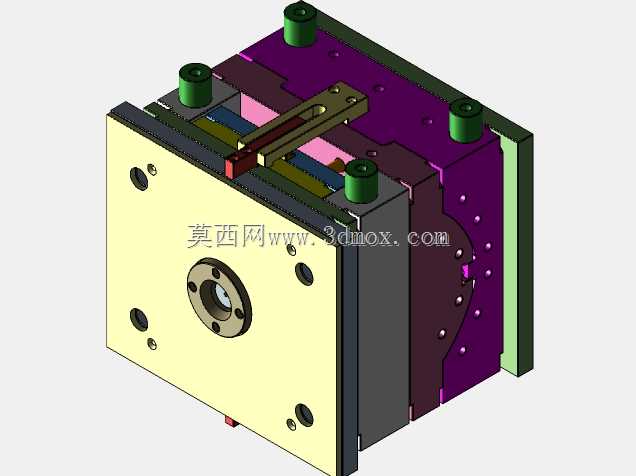

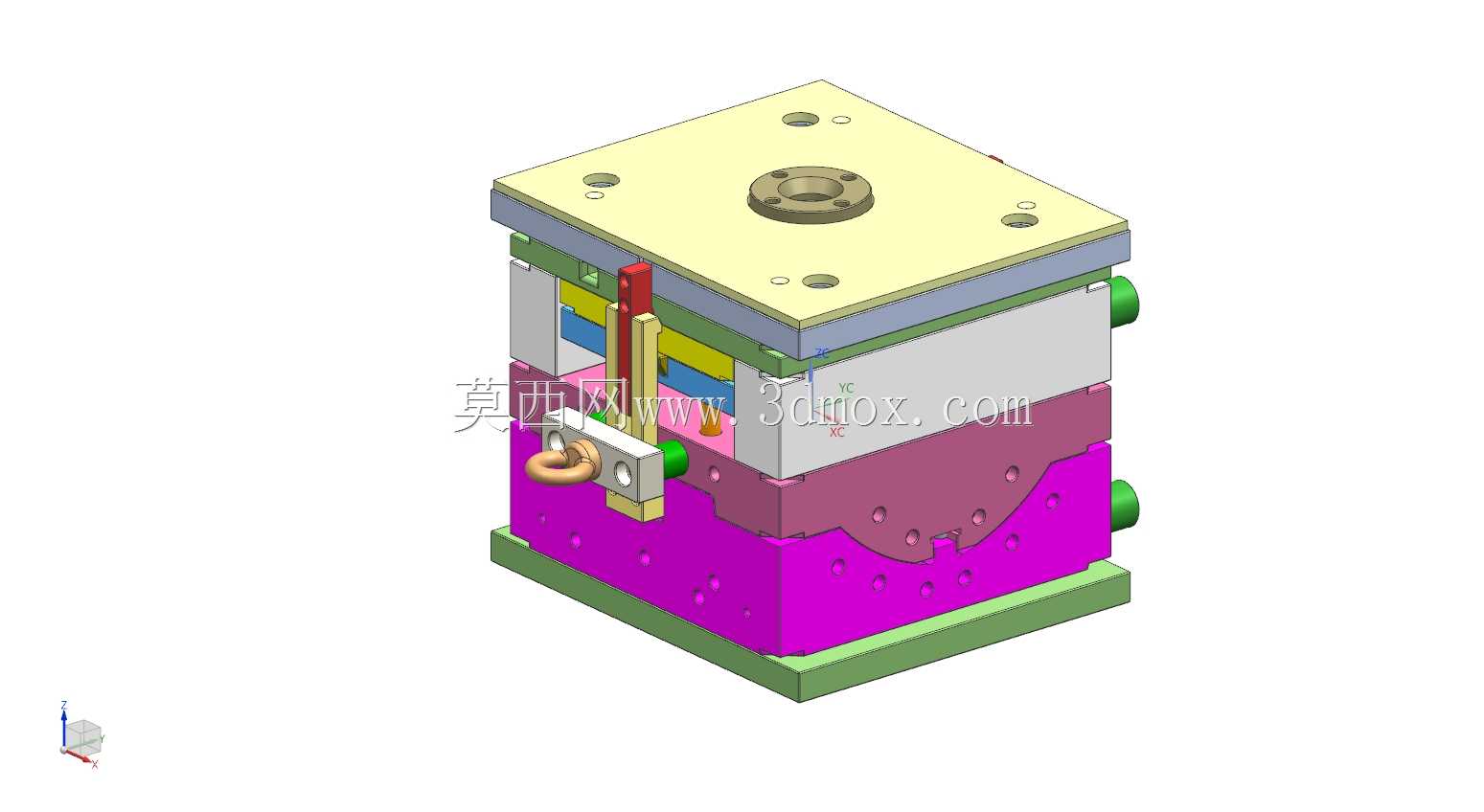

这套注射成型模具主要应用于热塑性塑料零部件的批量注塑生产场景，适配日用品、小型家电外壳、工业塑料配件等多类塑件的成型加工，可安装在对应锁模力规格的卧式注塑机上完成连续化生产作业。模具整体采用叠层式模架结构，上下模合模后形成封闭的成型型腔，熔融塑料经浇口套注入型腔内部，经保压、冷却工序后完成塑件固化，开模后通过顶出机构将成型塑件平稳推出模腔，实现完整的注塑成型循环。该模具采用反向顶出的结构设计，顶杆的运动方向与熔融塑料的注射填充方向保持一致，这种设计能够有效避免常规顶出结构对塑件外观面造成的顶白、顶痕缺陷，尤其适配外观要求较高、不允许表面存在顶出痕迹的透明塑料件、外观装饰类塑料件的生产需求，同时能够减少顶出过程中塑件的变形概率，提升成型塑件的尺寸精度与外观合格率。模具的上下安装面设置有标准定位孔与锁模螺孔，可直接与注塑机的动定模板进行定位安装，侧面设置的绿色导向柱结构能够保证合模过程中动定模的精准对位，避免合模错位造成的型腔损伤或塑件飞边问题。模具内部集成了冷却水路布局，可通过循环冷却介质快速带走型腔内的热量，缩短塑件冷却固化周期，提升整体生产效率。侧向设置的抽芯结构可处理塑件侧面的孔位与倒扣特征，无需后续二次加工即可直接成型完整的塑件结构，吊环结构的设置方便模具的吊装转运与上机安装作业，整体结构紧凑，各功能模块布局合理，在保证结构强度的前提下尽可能压缩了模架整体尺寸，能够适配更小吨位的注塑机安装使用，降低生产过程中的设备能耗与成本投入。模具的顶出机构采用平稳的直顶设计，顶杆排布对应塑件的非外观受力区域，配合反向顶出的运动方向，能够让顶出力均匀分布在塑件的受力面上，避免顶出过程中塑件出现翘曲、开裂等不良问题，适配PP、ABS、PC等多种常用热塑性塑料的成型加工需求。
