左右手系列刀壳注塑模具结构设计

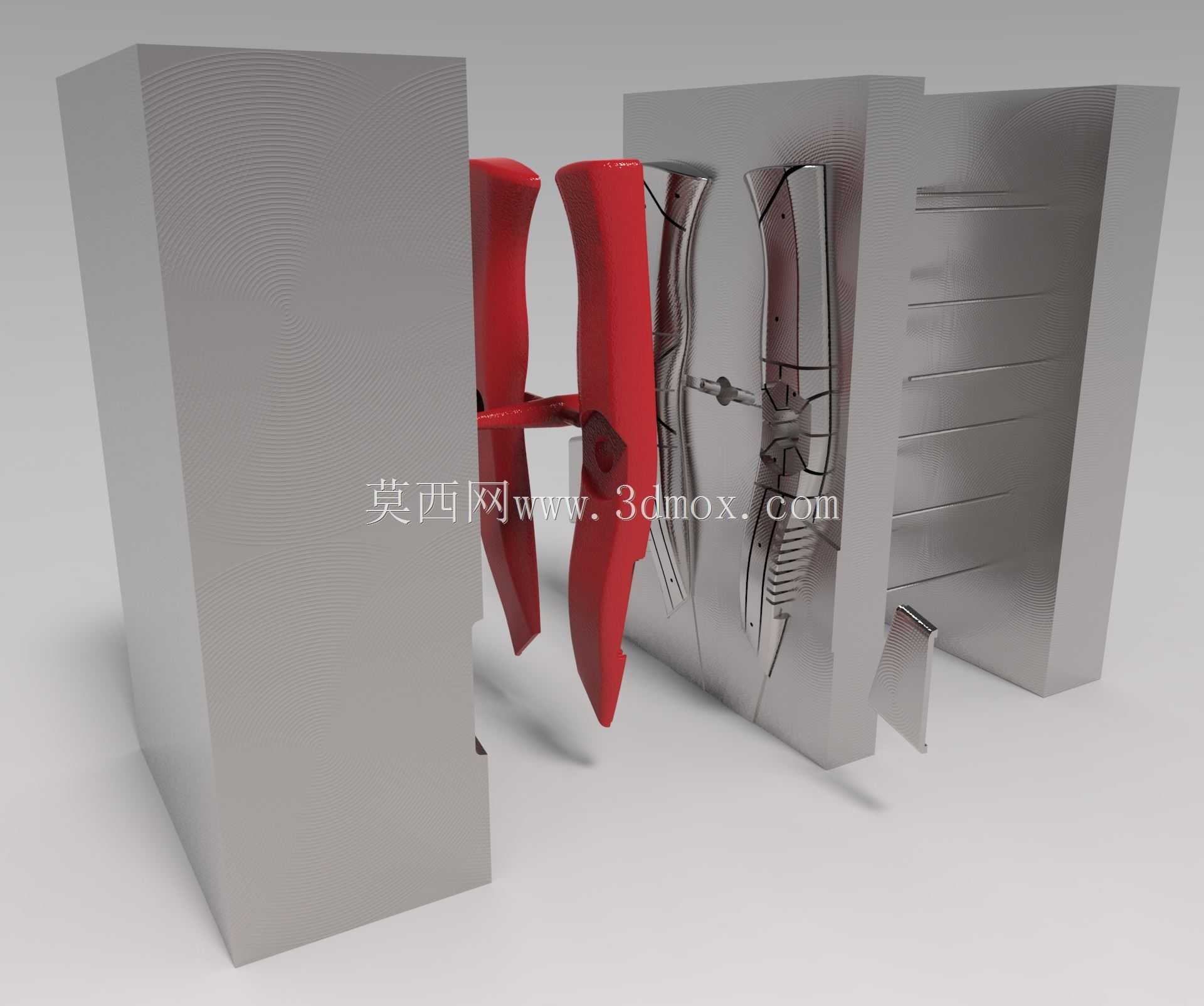

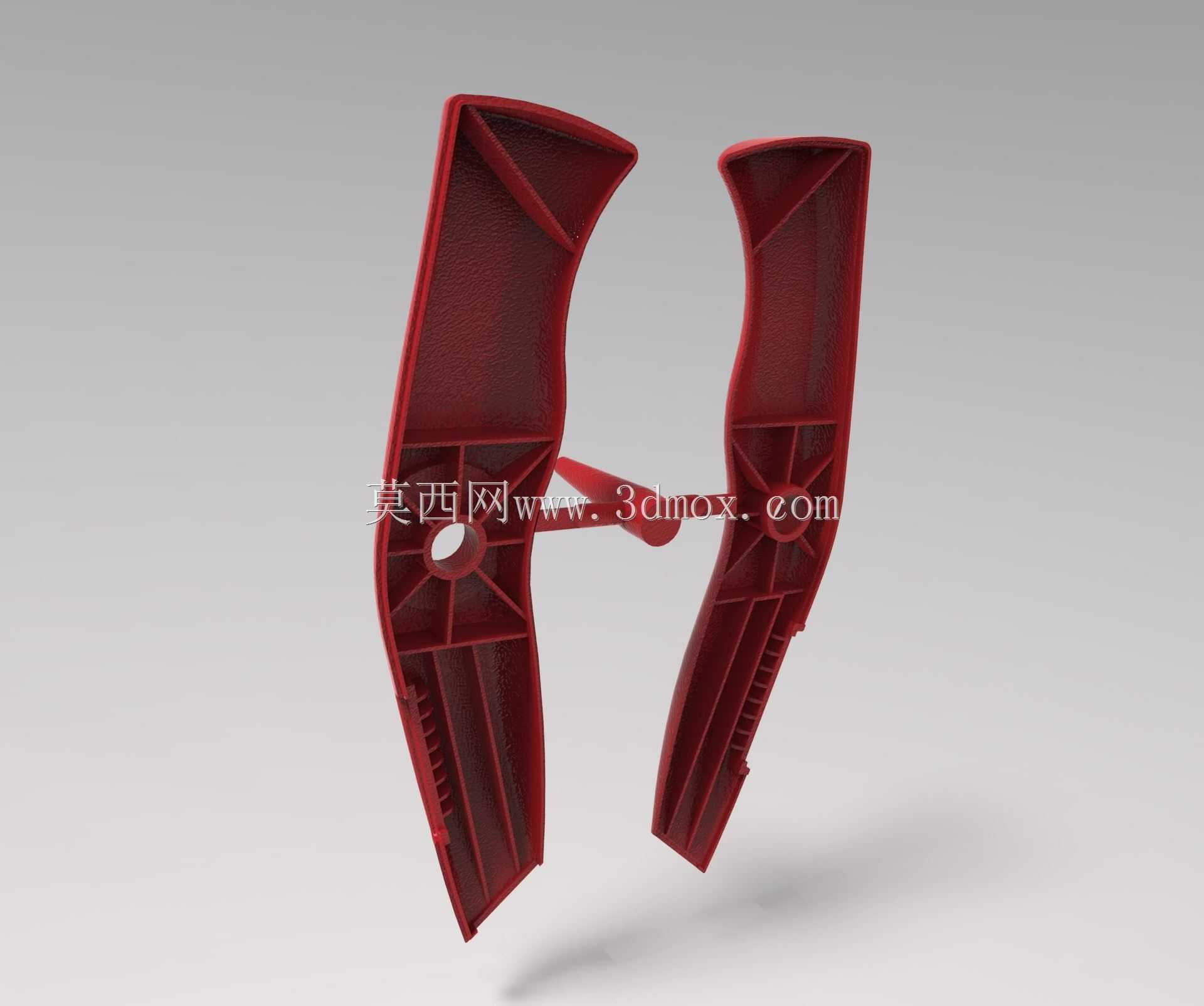

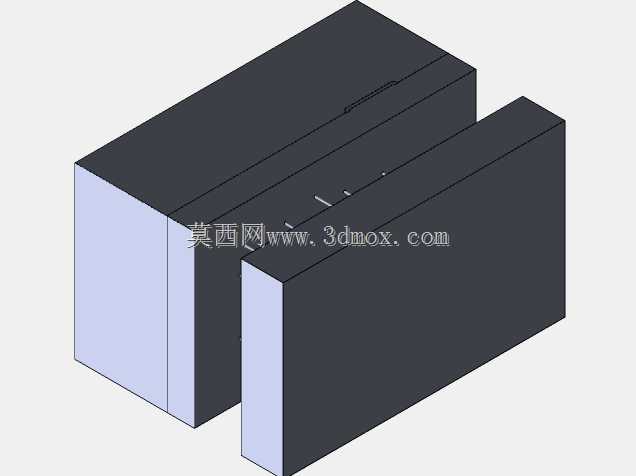

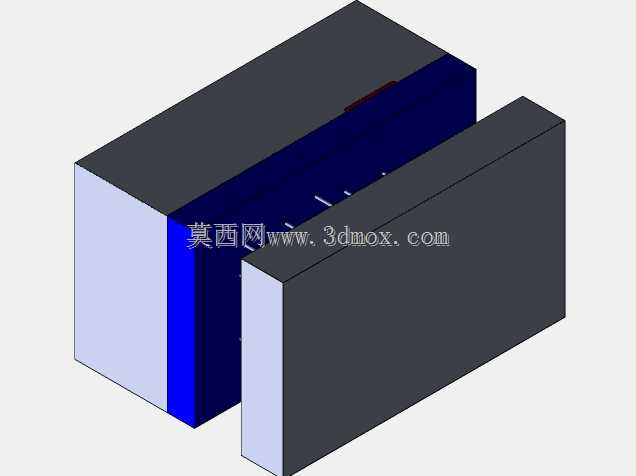

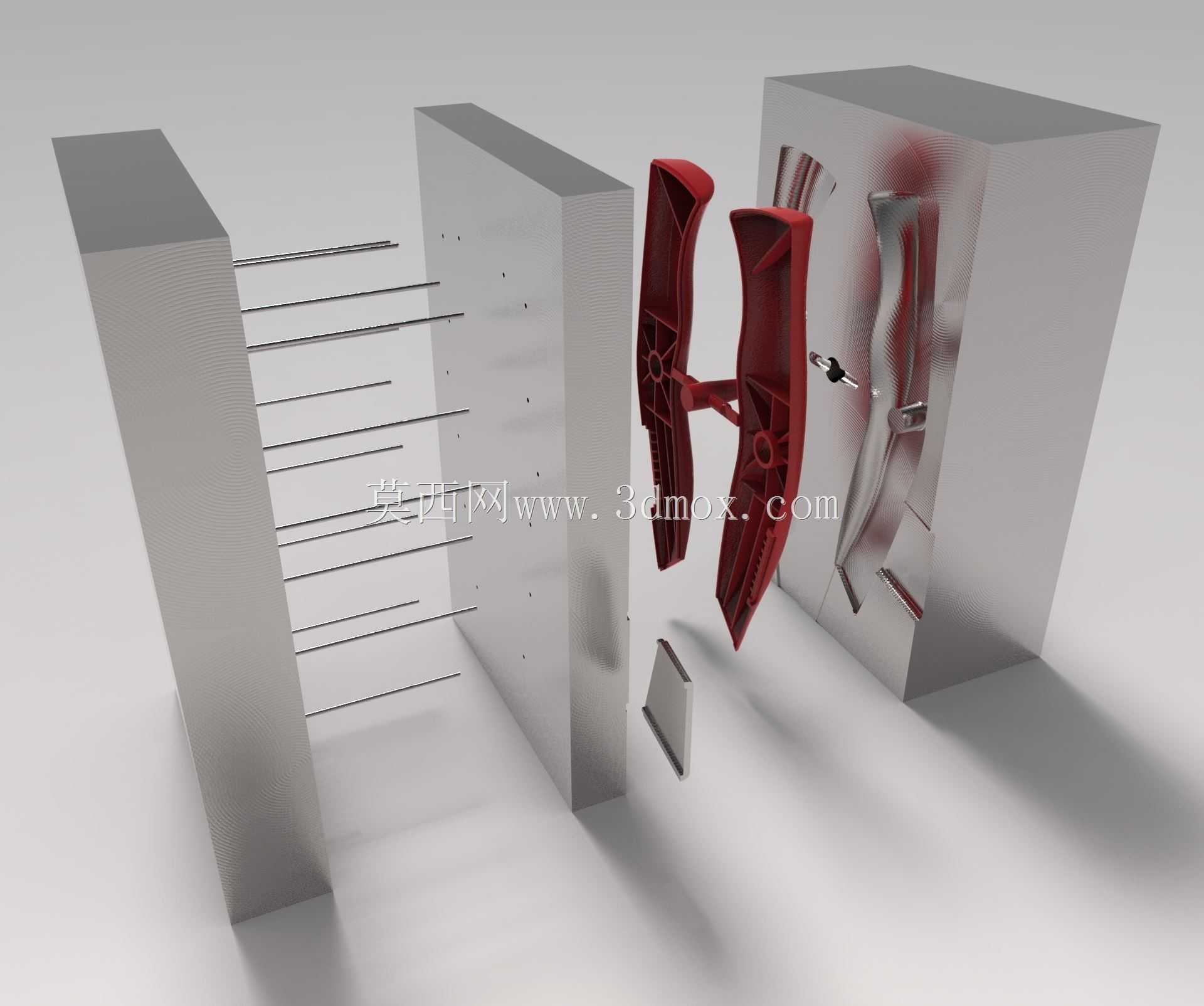

这套刀壳注塑模具主要应用于日用五金刀具生产领域，是实现塑料刀把外壳批量注塑成型的核心工艺装备，适配立式或卧式注塑机安装使用，可完成左右手对称款刀壳的同步注塑生产，覆盖民用厨刀、户外便携刀具等多品类刀具的塑料握把配套生产需求，能帮助生产端大幅降低对称件单独开模的成本投入，提升同系列产品的生产效率。模具采用一模两腔的对称布局设计，对应左右手两款刀壳的成型需求，模架选用标准模架结构，整体安装尺寸适配常规120吨锁模力规格的注塑机，安装孔位、定位圈尺寸均符合行业通用安装标准，无需额外改装即可直接上机调试生产。模具内部设置了精准的分型面结构，分型位置贴合刀壳的外观合模线需求，尽可能将合模痕迹隐藏在产品非外观面，减少后续抛光修整的工序量。浇注系统采用侧浇口进料方式，浇口位置设置在刀壳尾部非外观区域，进料过程中熔体能均匀填充左右两个模腔，避免出现缺胶、熔接痕明显的成型缺陷，同时浇口残留小，后续去除浇口的工序操作简便。冷却系统围绕模腔均匀排布循环水路，水路直径与间距符合注塑成型冷却规范，可保证模温均匀稳定，让塑料件在成型过程中冷却速率一致，有效控制产品收缩变形量，确保刀壳成型后尺寸精度符合装配要求，能顺利与金属刀身完成过盈配合装配，不会出现装配间隙过大或无法装入的问题。顶出机构采用顶针与顶块结合的顶出方式，顶出位置均匀分布在刀壳的非外观受力面，顶出过程受力平衡，不会让成型后的塑料件出现顶白、顶穿、变形等不良问题，开模后能顺利将产品从模腔中脱出，配合自动化取件机械手可实现全自动连续生产。模具还设置了精准的导向定位结构，导柱导套配合间隙控制在合理公差范围内，合模时能保证动定模精准对位，避免出现错模、飞边过厚的问题，长期生产过程中导向部件的耐磨性能优异，能有效延长模具的整体使用寿命，减少生产过程中的模具维护频次。成型后的刀壳产品带有符合人体工学的曲面握感结构，表面可根据需求做晒纹或高光处理，内部设置有加强筋结构与刀身安装定位槽，既保证刀壳自身的结构强度，使用过程中不会出现握把断裂的问题，也能确保与金属刀身装配后连接牢固，长期使用不会出现松动脱落的情况，满足刀具产品日常使用的强度与安全要求。
