轻型手动仓储搬运叉车结构设计

这款手动搬运叉车主要面向小型仓储空间、临街商铺、小型加工车间的短距离物料转运场景，适配标准托盘、周转箱以及规整包装的成件货物搬运需求，能够在狭窄通道、电梯轿厢、货架间巷道内灵活通行，解决了大型机动叉车无法进入狭小作业区域的痛点，日常可承担1吨以内的货物抬升、移位、堆码辅助作业，尤其适合电商仓储、五金门店、小型零配件仓库的日常物料周转使用，无需额外动力源，完全依靠人力即可完成全部操作，作业过程无尾气排放、无噪音污染，适合对环境要求较高的室内作业场景。

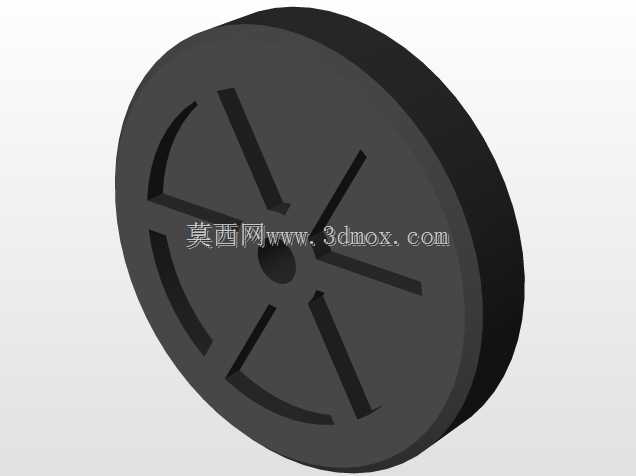

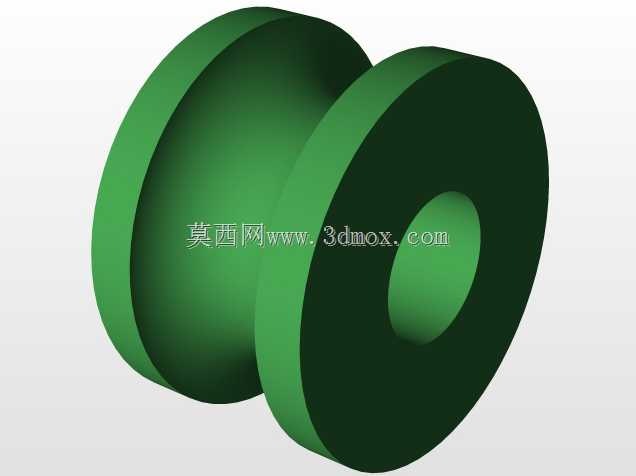

从功能特性来看，该叉车采用双操作手柄布局，操作人员可根据作业站位选择对应手柄操控，抬升机构采用集成式液压驱动结构，仅需反复扳动手柄即可驱动货叉平稳抬升，泄压阀集成在手柄端部，轻捏即可控制货叉缓慢下降，下降速度平稳可控，避免货物骤降出现磕碰损伤。行走部分采用大直径实心橡胶轮，轮体自带耐磨轴承，推行阻力小，能够适应水泥地面、环氧地坪、地砖地面等多种常见室内地面，小尺寸辅助承重轮布置在货叉前端，在货叉插入托盘时可起到支撑作用，避免货叉前端下垂剐蹭地面。

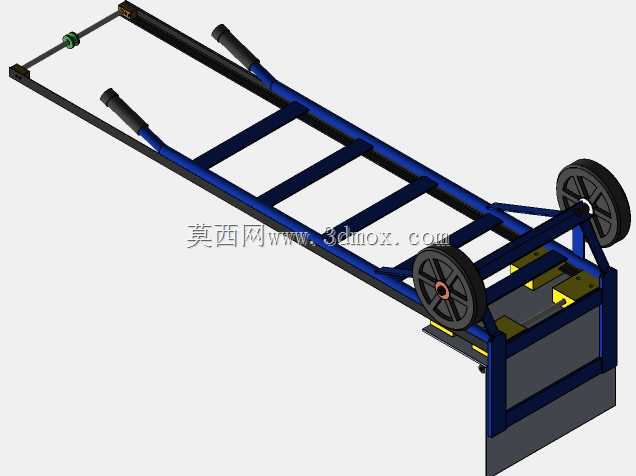

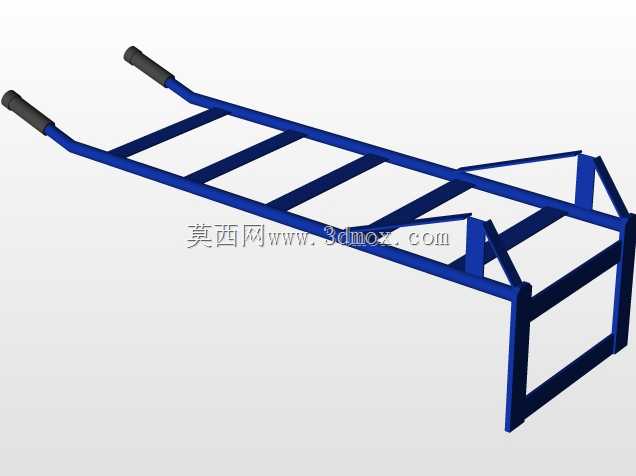

设计思路上整体采用框架式焊接结构，主体承载梁选用矩形型钢焊接成型，横梁间隔布置形成梯型承载框架，在保证整体结构强度的前提下尽可能降低自身重量，方便操作人员挪动转向。整体结构没有冗余的装饰部件，所有构件均服务于承载与搬运功能，受力节点处均做了加强焊接处理，应对日常搬运的交变载荷不易出现结构变形。

从安装边界与尺寸适配来看，该叉车整体宽度控制在0.7米以内，长度不含手柄延伸段约1.2米，最小转弯半径仅需1.5米，能够在宽度1.8米的巷道内完成转向操作，货叉低位状态下高度仅80毫米，可适配市面上绝大多数标准川字底、九脚底托盘的插入需求，抬升行程可满足常规1.2米高度内的货物移位、装车辅助需求，整体结构无需复杂安装，到货后仅需将手柄与主体销轴固定即可投入使用，日常维护仅需定期给轮轴、液压活塞杆加注润滑脂即可，维护成本极低。
