FDM型3D打印机双挤出喷头组件结构

　　桌面级FDM熔融沉积成型设备的双喷头结构，核心作用是在单次打印作业中实现两种不同耗材的切换输出，既可以完成双色模型的一体成型，也能搭配可溶性支撑耗材完成复杂悬空结构的打印，避免后期手工拆除支撑对模型表面造成的损伤，在文创手办制作、工业样件快速验证、教学实训设备改装等场景中应用十分广泛。

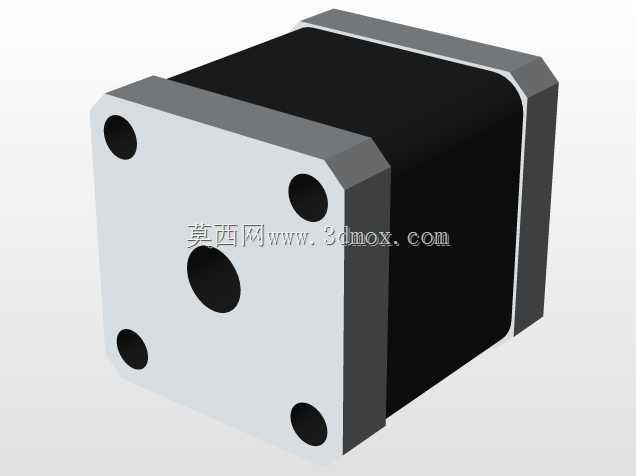

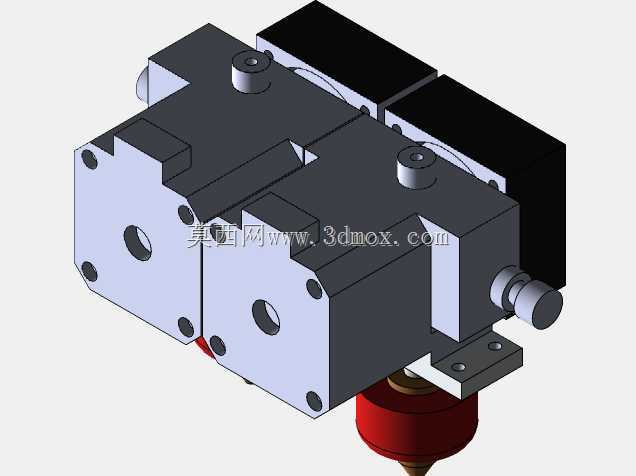

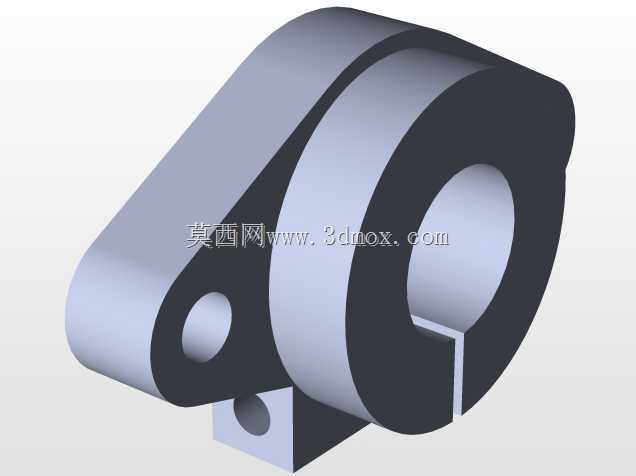

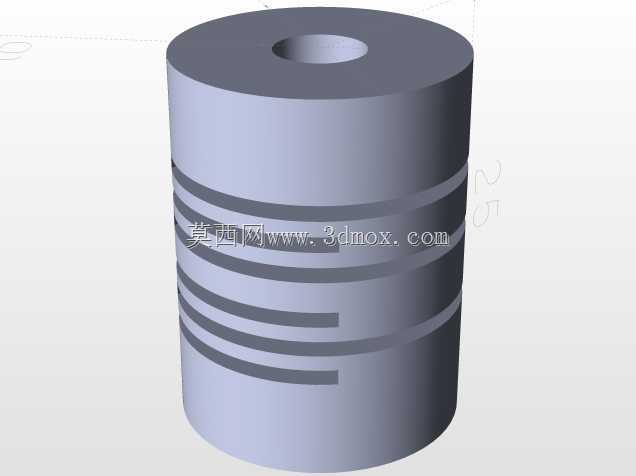

　　从结构布局来看，这套双喷头采用并排平行布置的方案，两个独立的挤出单元共用同一安装基准面，安装孔位的位置度公差控制在0.02mm以内，保证两个喷头在Z向的高度差可通过顶部的微调螺钉快速校准，避免出现打印过程中一个喷头刮蹭已成型模型表面的问题。每个挤出单元都集成了独立的送料步进电机、散热铝块、加热块与喷嘴组件，送料通道采用内壁抛光的PTFE管导向，减少耗材送进过程中的阻力，避免PLA、ABS这类常见耗材在送料段过早软化造成堵头故障。

　　设计过程中重点考虑了两个喷头之间的间距匹配，两喷嘴中心距设定为18mm，这个尺寸既不会因为间距过小导致两个加热块的热量互相干扰，造成散热不足引起的耗材回抽拉丝问题，也不会因为间距过大导致打印坐标偏移量过大，增加切片软件的参数校准难度。组件底部的加热块采用铝合金一体铣削成型，内置单根6mm直径的加热棒与NTC温度传感器，加热温度最高可支持到260℃，能够覆盖PLA、ABS、PETG等绝大多数常规FDM耗材的熔融温度要求，加热块外侧包裹的隔热硅胶套能够减少热量向散热段传递，让熔融段的温度场更加均匀稳定。

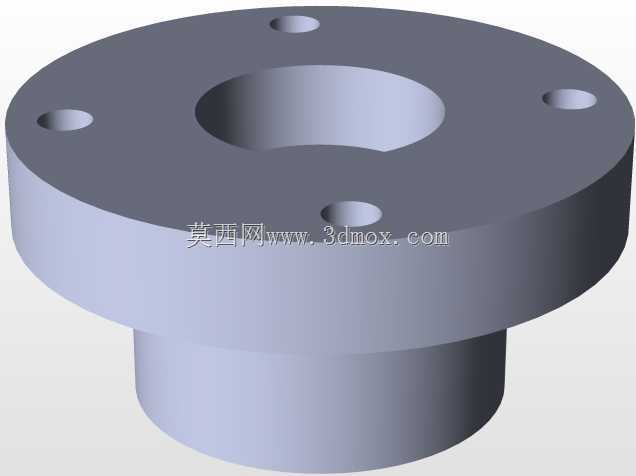

　　组件上部的散热段采用齿状铝制散热片结构，搭配侧边预留的风扇安装位，可直接安装4010规格的轴流风扇对散热段进行强制风冷，保证耗材在进入加热块之前始终保持固态，避免出现耗材软化膨胀卡在送料通道内的问题。组件侧面伸出的气动接头用于连接远端送料的PTFE管，如果改装为近端送料方案，也可以直接将挤出齿轮组件安装在散热块上方的预留安装位，无需对整体结构做额外打孔修改。

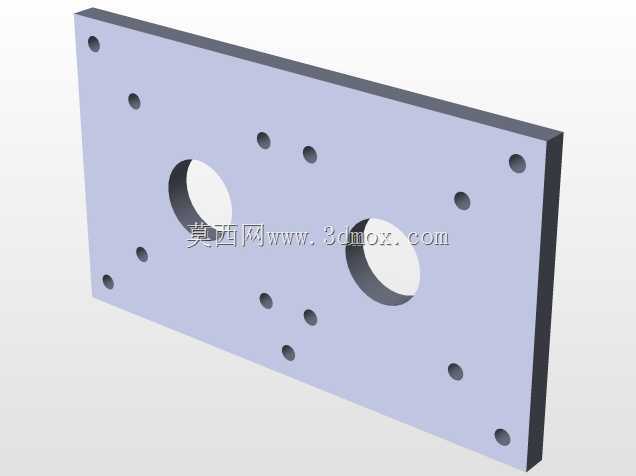

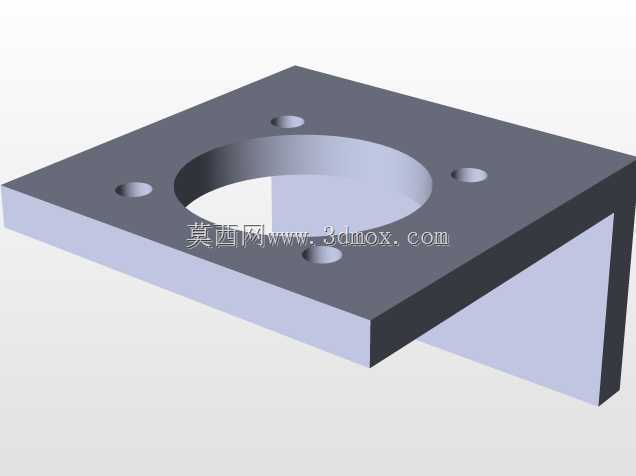

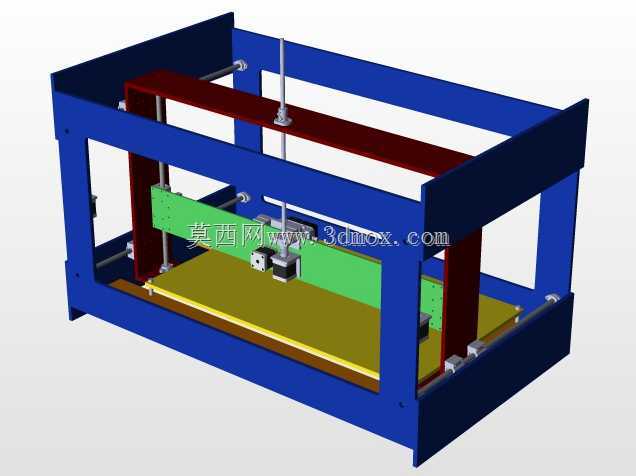

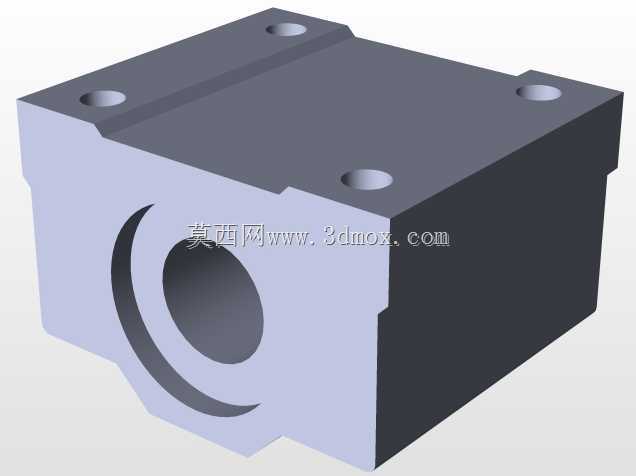

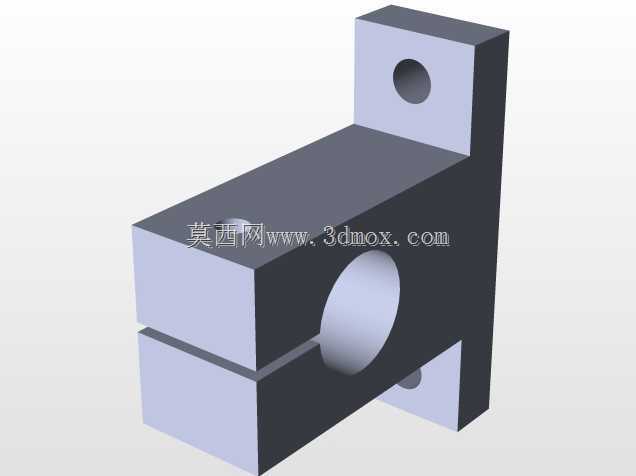

　　安装边界方面，整套双喷头组件的总宽度控制在90mm以内，总高度从安装基准面到喷嘴顶端的尺寸为72mm，背部的安装板采用2.5mm厚的冷轧钢板冲压成型，四个安装孔采用腰型孔设计，允许在X、Y方向做±1mm的位置微调，能够适配市面上绝大多数采用2020铝型材框架的桌面级3D打印机的X轴滑台安装位，改装时不需要重新设计X轴的传动连接结构，只需要调整原有设备的固件喷头偏移参数即可完成适配。组件下方预留的调平探针安装位，可以直接加装BLTouch自动调平传感器，配合双喷头的打印作业实现打印前的自动床面校准，减少人工调平的操作步骤。

　　实际使用过程中，两个独立喷头的温度控制回路完全分离，在使用其中一个喷头作业时，另一个喷头可以保持在较低的待机温度，减少耗材在待机状态下的碳化堵头风险，同时喷头端部的硅胶保护套能够避免打印过程中溢出的耗材粘在加热块表面，后期清理维护只需要等加热块升温后用镊子即可轻松去除残留耗材，不需要整体拆解喷头组件。送料轮的压紧结构采用弹簧压合式设计，压紧力可以通过顶部的滚花螺钉调节，能够适配1.75mm直径的不同硬度耗材，避免压力过大造成耗材被压碎无法送进，或是压力过小出现送料打滑导致的出丝不足问题。
