PCP压力调节控制阀结构设计方案

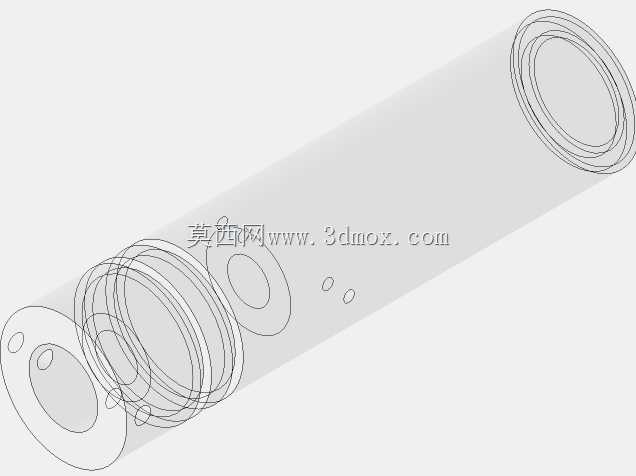

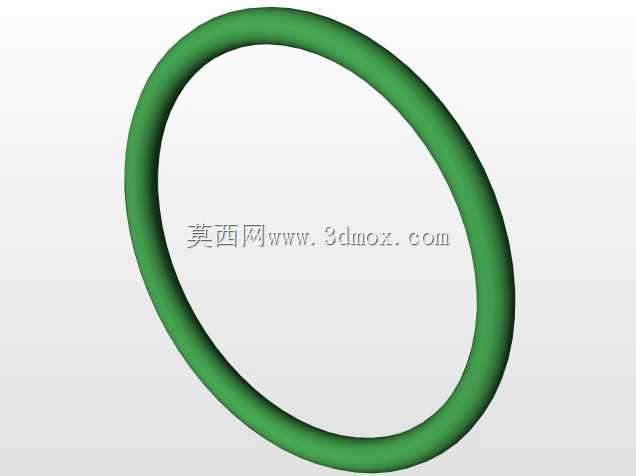

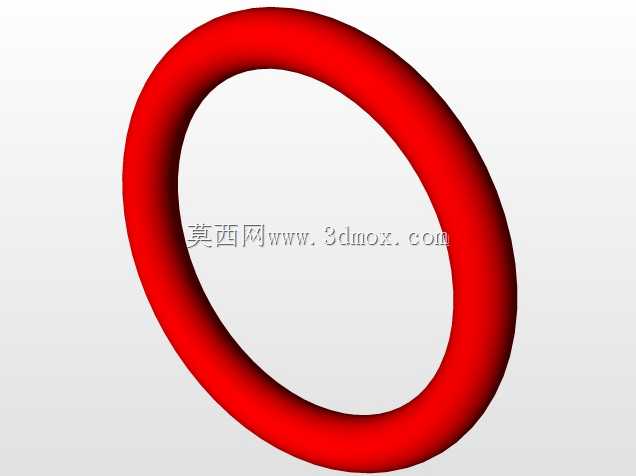

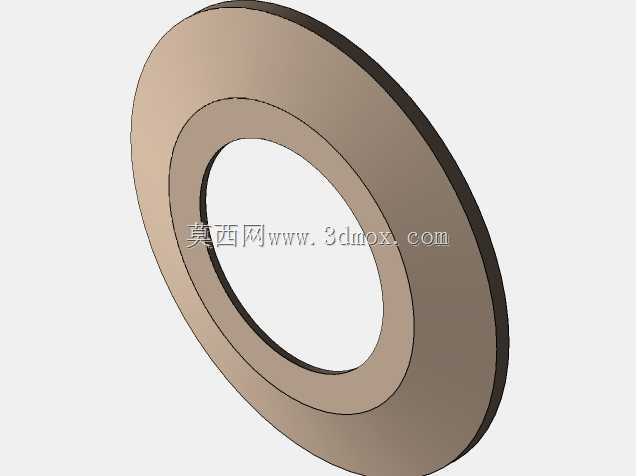

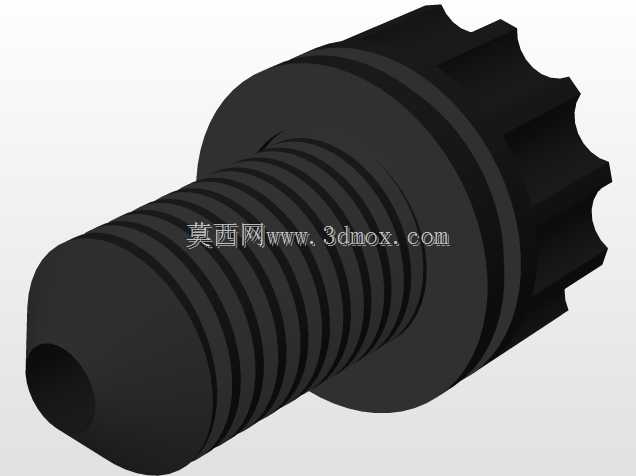

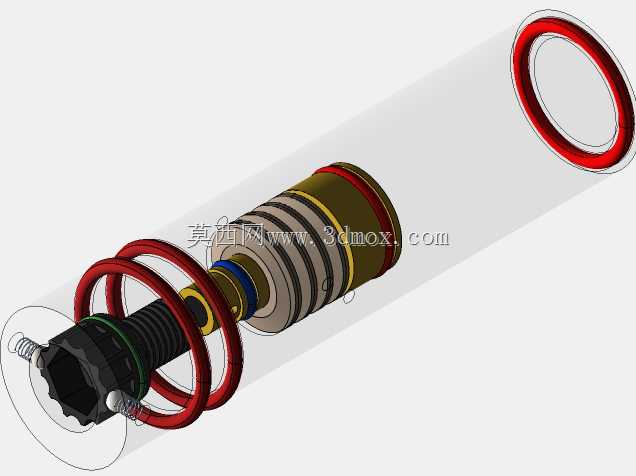

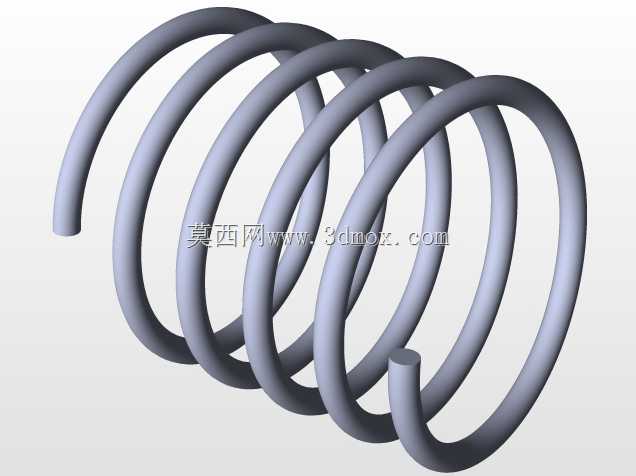

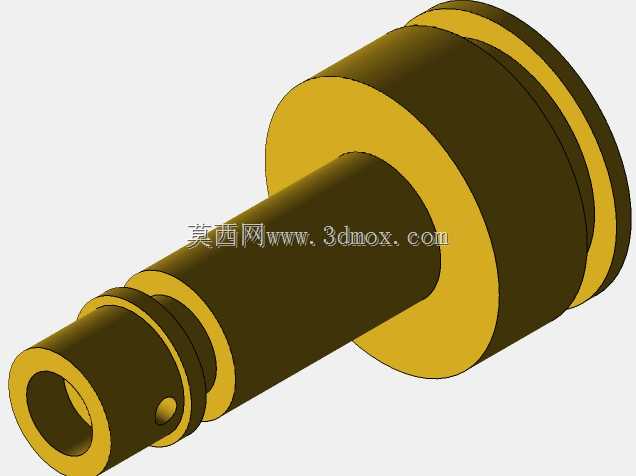

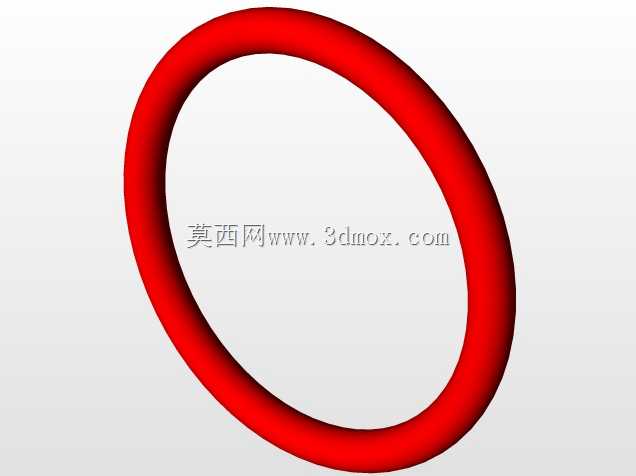

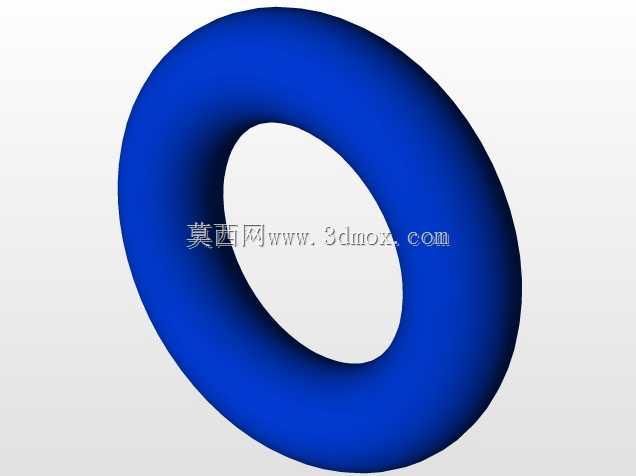

这款PCP调节阀主要应用于高压气动回路、精密流体输送系统以及需要稳定压力输出的工业控制场景，在气动动力单元、高压供气支路、精密调压工位中承担核心压力调控作用，能够在动态工况下维持下游压力稳定，避免压力波动对后端精密元件造成冲击损伤，同时可根据系统需求灵活调整输出压力阈值，适配不同负载下的供气供液要求。从功能特性来看，该阀采用多级密封配合结构，搭配高刚度复位弹簧实现压力反馈的快速响应，当上游压力出现波动时，阀芯组件可在腔体内做轴向微量位移，自动调整通流截面的大小，抵消压力波动带来的输出偏差，保证出口压力始终维持在设定区间内；阀体外圈设置的多道环形密封件可实现不同压力腔之间的可靠隔离，杜绝内泄漏问题，端部的硬质密封环可适配高压工况下的端面密封需求，避免长期使用后出现密封失效的问题。在设计思路上，这款阀采用模块化拆分设计，将阀芯、弹簧、密封环、导向套等部件做独立结构设计，既方便生产加工时的精度管控，也便于后期运维时的易损件更换，无需整体拆解阀体即可完成密封件的替换；整体结构做了同轴度优化，所有运动部件均沿同一轴线布置，最大程度降低阀芯运动时的卡滞风险，同时在阀芯表面做了低摩擦处理，减少往复运动时的磨损量，提升阀件的整体使用寿命。从安装边界来看，该阀整体为同轴圆柱式外形，端部密封环的外径为安装配合的最大尺寸，安装时需保证对接管路的端面与阀件轴线垂直，预留的轴向安装空间需覆盖阀件整体长度加上10%的操作余量，径向空间需避开周边干涉部件，保证弹簧复位动作不受外部结构阻碍；对接接口采用标准同轴配合结构，可直接与同规格的管路接头对接，无需额外加装转接件，安装时需注意介质流向与阀件标注方向一致，避免反向安装导致调压功能失效。
