菱形镂空扩展金属板三维结构设计

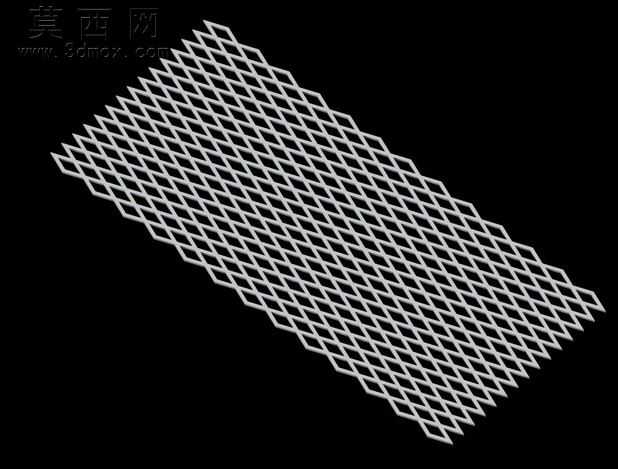

本模型为菱形镂空扩展式金属板结构，建模阶段首先以平面基准面为基础，绘制单组菱形孔的轮廓草图，通过线性阵列结合角度偏移参数，完成整板菱形网格的排布，确保所有镂空单元尺寸统一、间距均匀，边缘处的菱形单元做了收边处理，避免出现尖角毛刺的结构缺陷，整体建模过程严格遵循钣金件的设计规范，预留了后续折弯、裁切的工艺余量。参数设计层面，金属板整体厚度适配常规五金冲压加工的常用板材规格，菱形孔的内切圆直径、相邻孔位的中心距均经过优化，既保证板材的结构强度满足承重、通风的使用需求，又最大化提升镂空率，实现减重、透流的设计目标，整板的长宽尺寸可通过参数化驱动快速调整，适配不同的安装场景。渲染材质环节采用哑光金属材质，模拟冷轧钢板经表面氧化处理后的质感，调整反射率与粗糙度参数，还原金属板真实的表面光影效果，黑色背景下的渲染图清晰展现菱形网格的立体排布结构，边缘处的金属厚度表现真实，无渲染失真问题。结构原理上，该扩展式金属板通过连续的菱形镂空结构，在降低整体重量的同时，利用菱形结构的力学稳定性，提升板材的抗弯折、抗形变能力，相比普通冲孔网板，菱形交错的结构可分散受力点，避免应力集中导致的板材断裂，边缘的实体边框设计进一步强化整体结构刚度，方便后续与框架进行焊接、螺栓固定。软件兼容方面，模型提供STEP、IGS等通用三维格式，可兼容SolidWorks、UG、Pro/E、CATIA等主流三维设计软件，导入后可直接编辑特征参数，也可导出为工程图纸用于生产加工，无需额外的格式转换操作，适配不同设计人员的软件使用习惯。研发教学应用层面，该模型可作为钣金设计课程的典型案例，用于讲解线性阵列、参数化建模、钣金工艺性设计的相关知识点，也可作为五金产品研发的基础参考模型，用于防护网、通风板、装饰网板、筛分滤板等产品的二次开发，帮助设计人员快速完成方案迭代，缩短产品研发周期，同时也可用于3D打印的结构验证，测试镂空结构的力学性能表现。
