手动式瓷砖推刀切割作业设备结构

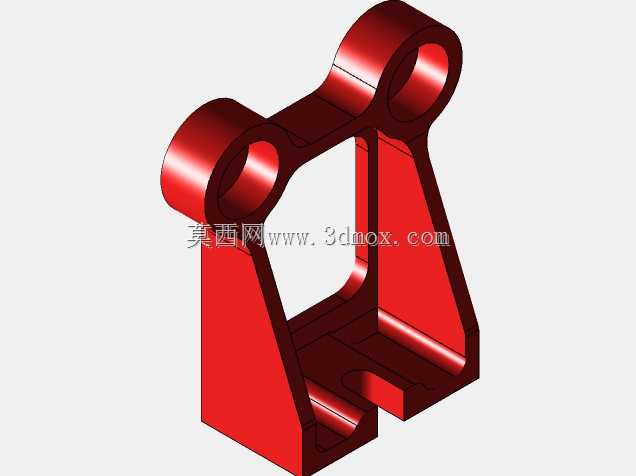

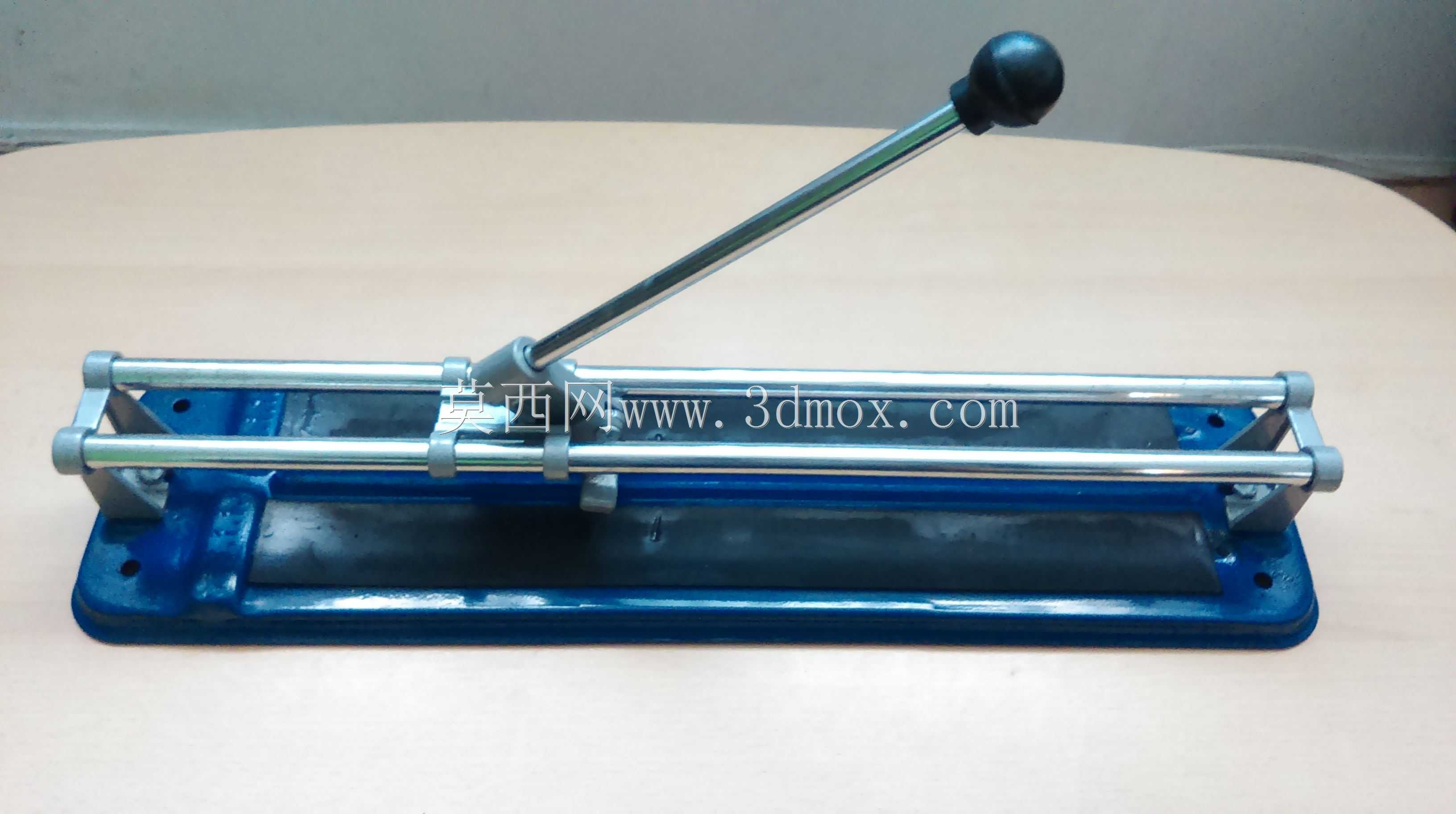

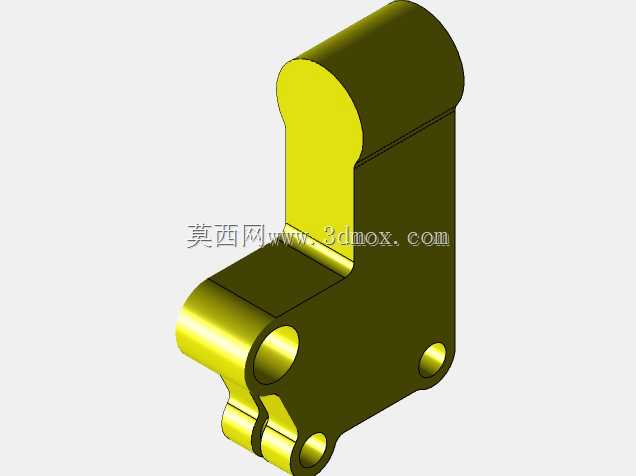

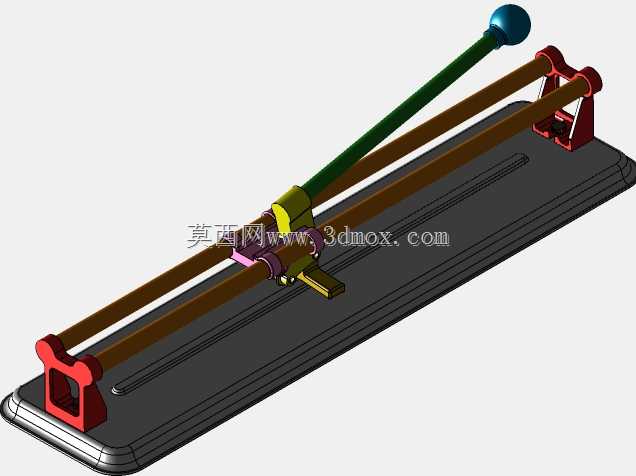

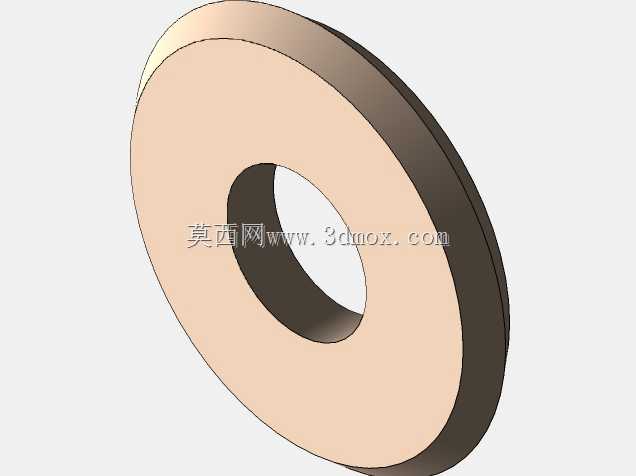

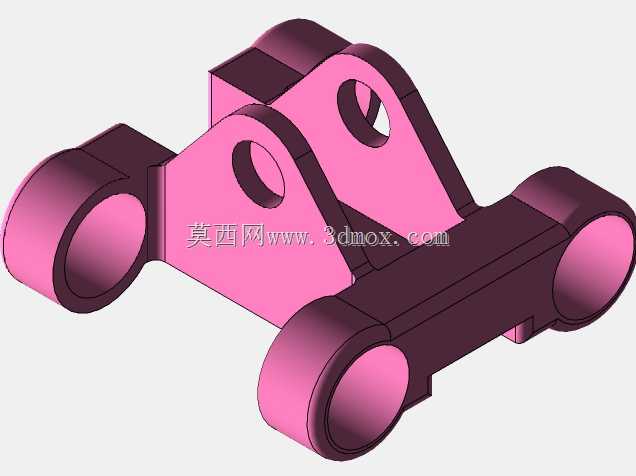

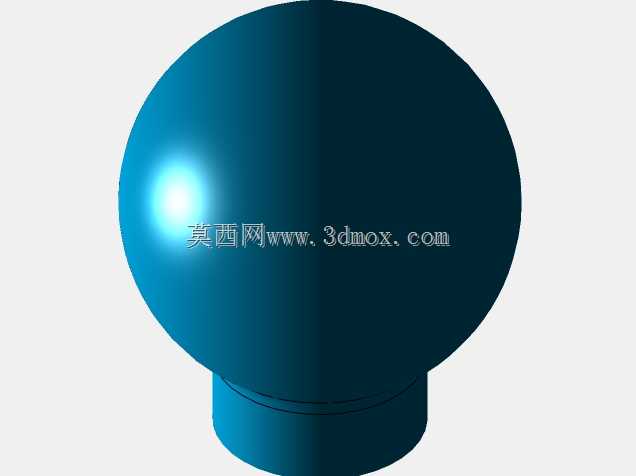

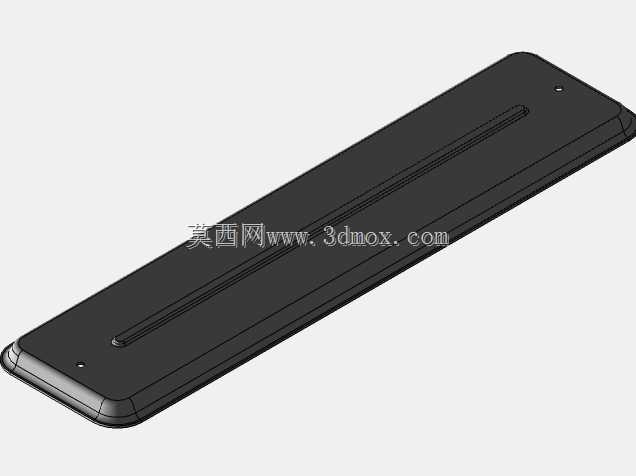

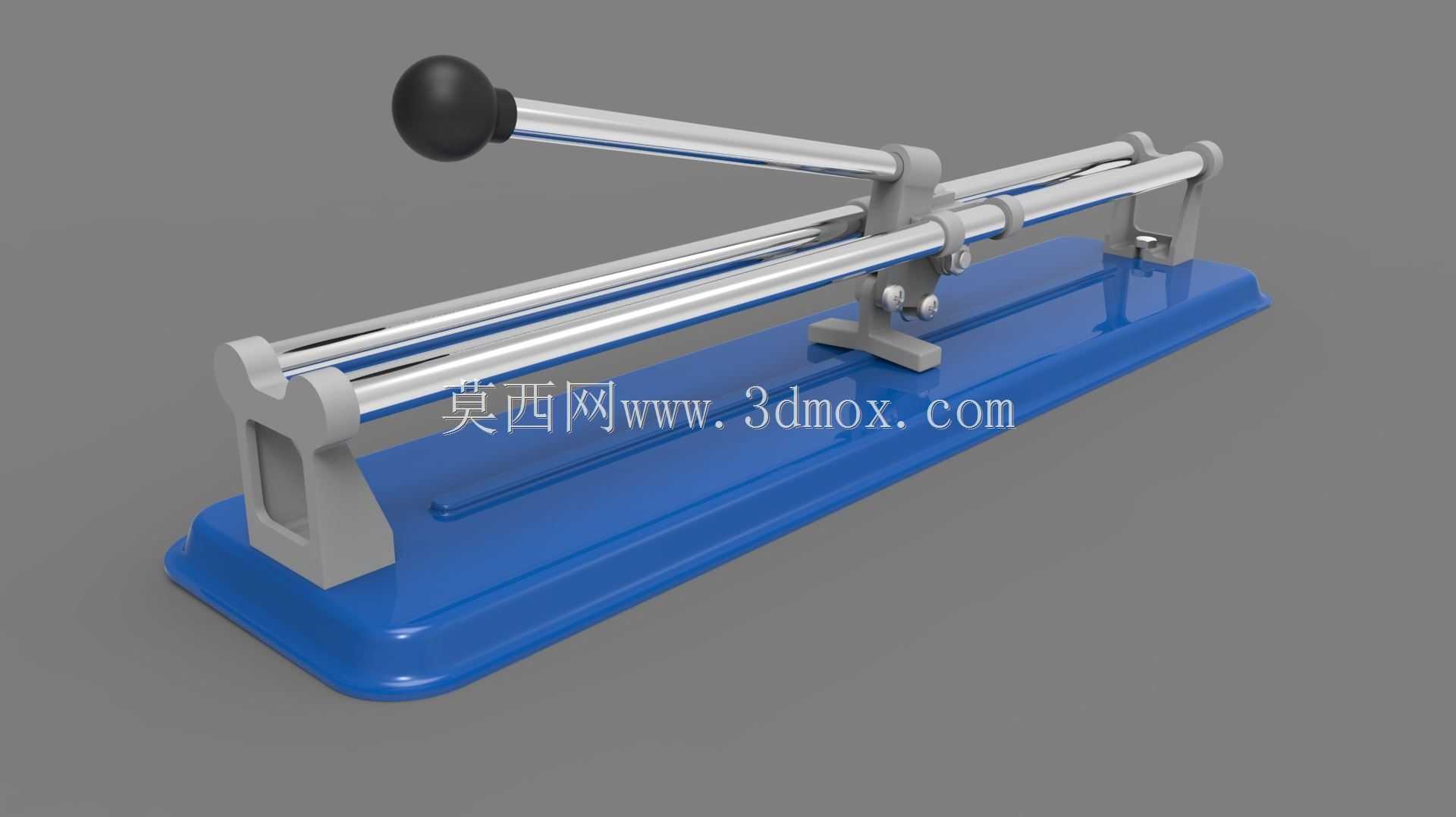

这款手动瓷砖切割设备主要面向家装铺贴、工装瓷砖铺装作业场景，是瓦工作业环节中用于精准裁切瓷砖的核心手持操作机具，能够在无电源接入的施工现场完成各类墙地砖的直线裁切作业，适配普通抛光砖、抛釉砖、通体砖等常见家装瓷砖材质的裁切需求，相比电动切割设备具备无粉尘污染、操作噪音低、裁切崩边率低、无需外接电源的应用优势，非常适合零散装修作业、小范围瓷砖修补、家装现场精细化裁切的使用场景。设备整体采用双平行光轴导轨作为滑动支撑结构，底部为加宽加厚的一体式冲压底座，作业时可直接平稳放置在地面或作业台面上，底座表面设置有定位靠尺安装位，能够配合可调节定位挡块实现不同裁切尺寸的快速定位，避免人工划线带来的尺寸偏差，保障裁切直线度与尺寸精度。操作端采用球形防滑操作手柄，握持手感贴合手掌施力角度，滑动刀座搭载硬质合金划轮，划轮沿导轨滑动时可在瓷砖表面划出连续均匀的刻痕，后续通过压杆组件的杠杆施力即可沿刻痕将瓷砖整齐掰断，整个操作流程无需复杂培训，作业人员仅需简单熟悉即可上手操作。设备的设计思路围绕现场作业的实用性展开，整体结构无复杂传动部件，日常维护仅需定期清洁导轨表面、检查划轮磨损情况即可，双导轨的结构设计能够保障刀座滑动过程中无径向晃动，避免划痕偏移导致的瓷砖报废。从安装与使用边界来看，设备底座长度适配常规家装大尺寸瓷砖的裁切需求，作业时仅需预留与设备长度匹配的操作空间即可，无需额外固定安装，搬运时可整体移动，能够适应装修工地频繁转场的使用需求，设备的压杆施力结构经过力学优化，仅需较小的手部按压力即可完成厚度15mm以内瓷砖的掰断作业，有效降低作业人员的劳动强度，长时间连续作业也不易产生手部疲劳。导轨两端设置有限位挡块，能够避免刀座滑动超程脱落，提升作业过程中的操作安全性，底座边缘做了圆弧倒角处理，避免搬运和作业过程中划伤操作人员。
