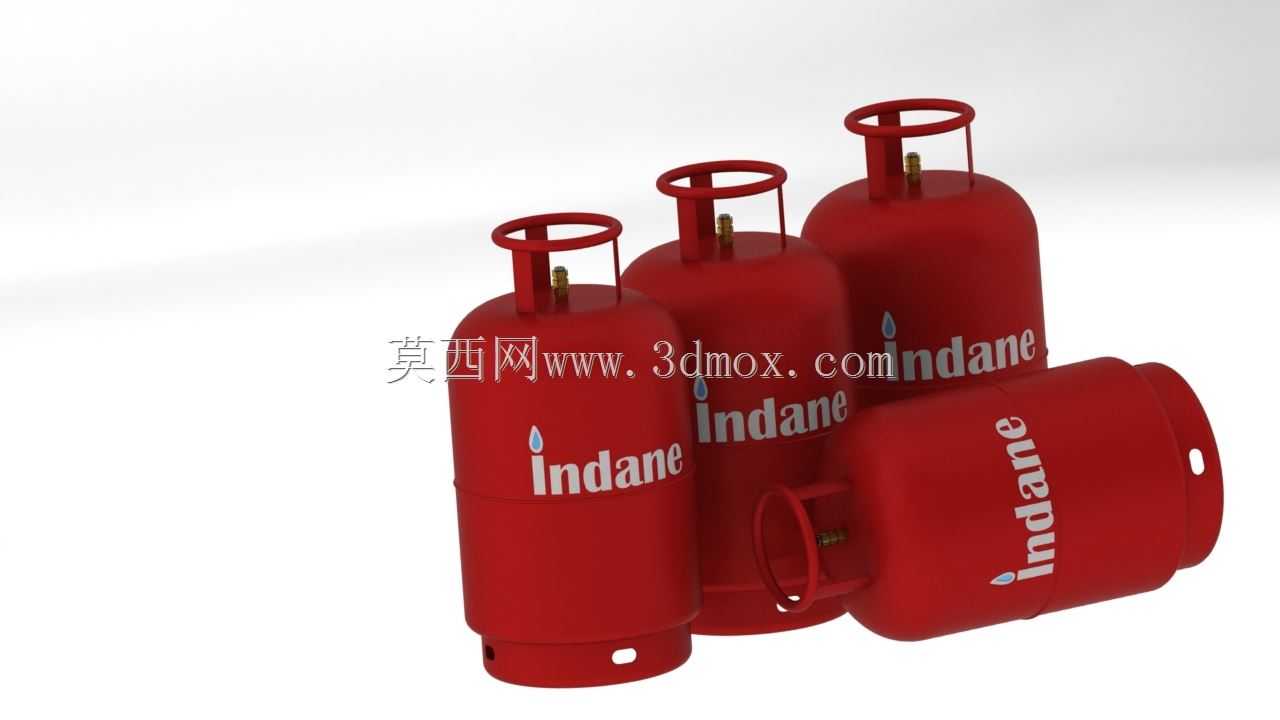

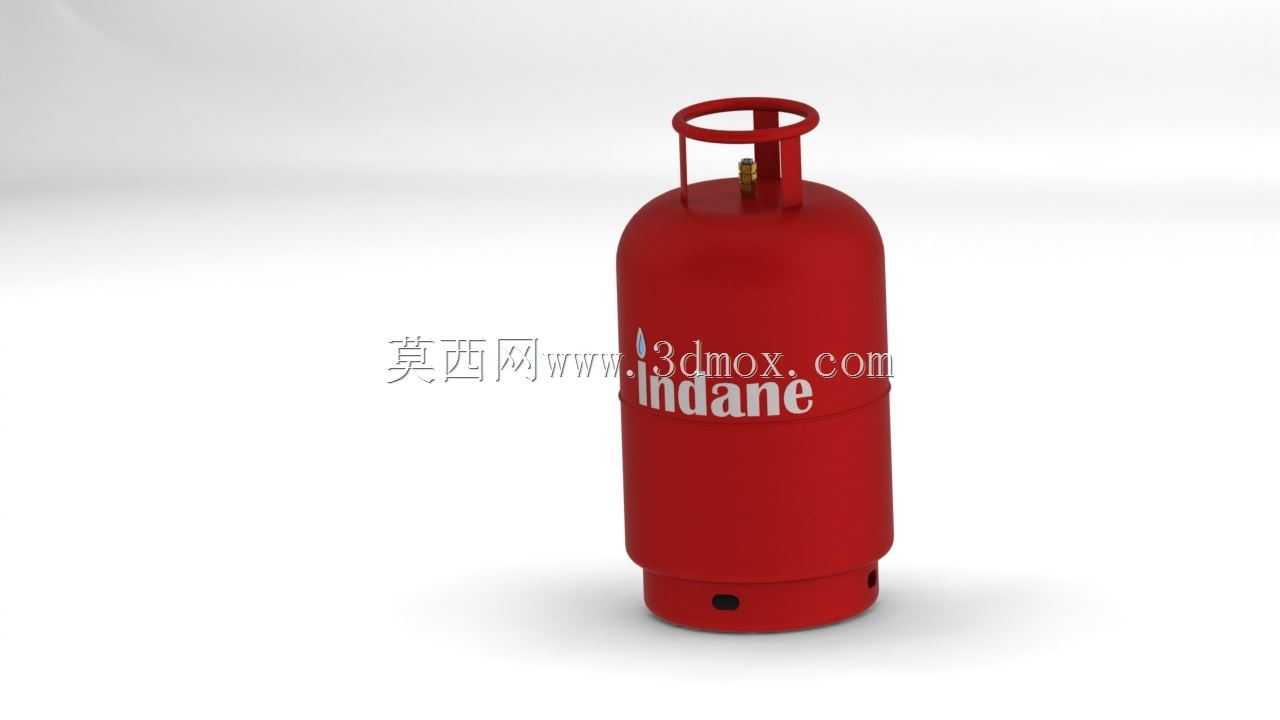

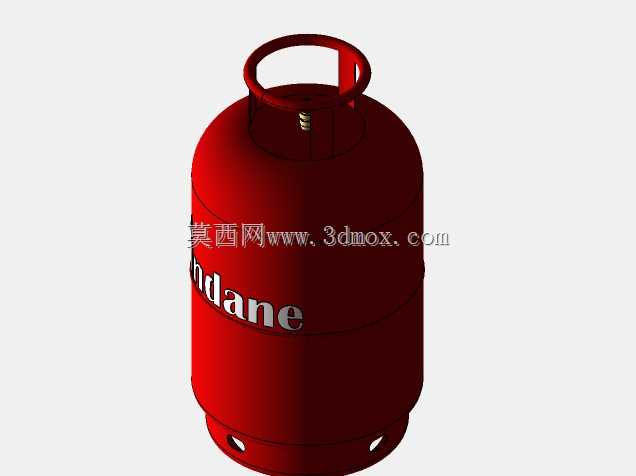

民用液化石油气存储钢瓶三维设计

液化石油气钢瓶是民用燃气供应体系中应用最广泛的承压存储容器，广泛覆盖城乡居民家庭烹饪、小型餐饮商户热源供应、流动作业场景临时燃气供给等多元场景，是分散式燃气配送网络的核心载体，承担着液化石油气安全存储、稳定输配的关键功能，其设计合理性直接关系到终端用户的使用安全与燃气配送效率。本次设计的Indane系列液化石油气钢瓶，针对民用场景高频搬运、户外存放、粗放使用的实际特性做了针对性优化，瓶体采用圆柱形承压结构设计，上下两端采用标准椭圆封头收口焊接，整体结构符合薄壁压力容器的应力分布规律，能够在额定充装压力下将瓶壁应力均匀分散，避免局部应力集中带来的破损风险。瓶身顶部设置一体式冲压成型的护罩结构，既可以保护角阀在搬运、堆叠过程中不受碰撞损坏，护罩预留的镂空提手位也适配人工搬运的施力习惯，无需额外辅助工具即可完成短距离挪移；瓶身底部焊接三点式支撑底座，底座预留的排水缺口能够避免户外存放时底部积水锈蚀，同时让瓶体在不平整地面也能保持稳定放置，不易倾倒。设计过程中严格遵循承压容器的壁厚计算规范，根据常用民用液化石油气的饱和蒸气压参数确定瓶体壁厚，在保证额定承压能力留有充足安全余量的前提下，尽可能降低瓶体自重，减少配送人员的搬运负荷；瓶身表面采用大红色防腐涂层，既符合燃气存储设备的安全色识别规范，也能在户外存放时起到高可见度警示作用，避免无关人员随意触碰、挪动。角阀安装位置设置在护罩中心区域，与常规家用燃气减压阀的安装尺寸完全匹配，用户无需额外转换接头即可直接对接灶具管路；瓶身侧面预留的标识印刷区域，可清晰标注充装重量、检验周期、使用注意事项等关键信息，方便日常运维检查。针对不同使用场景的容量需求，该系列钢瓶覆盖多规格尺寸边界，小容量规格适配短途户外作业、临时摊位的便携需求，大容量规格适配固定餐饮商户、多人口家庭的长期使用需求，所有规格的瓶体外径、高度尺寸均符合现有燃气配送周转箱、运输堆叠架的通用尺寸标准，能够直接接入现有燃气配送的仓储、运输、充装全流程体系，无需对现有配送配套设施做改造升级。瓶体焊接位置全部采用圆滑过渡处理，避免焊接应力残留，同时所有外露边缘均做倒钝处理，防止搬运过程中划伤操作人员；护罩与瓶身的连接采用满焊工艺，保证连接强度能够承受搬运过程中的提拉载荷，不会出现护罩脱落引发的安全事故。
