Knuckel万向铰接接头结构设计

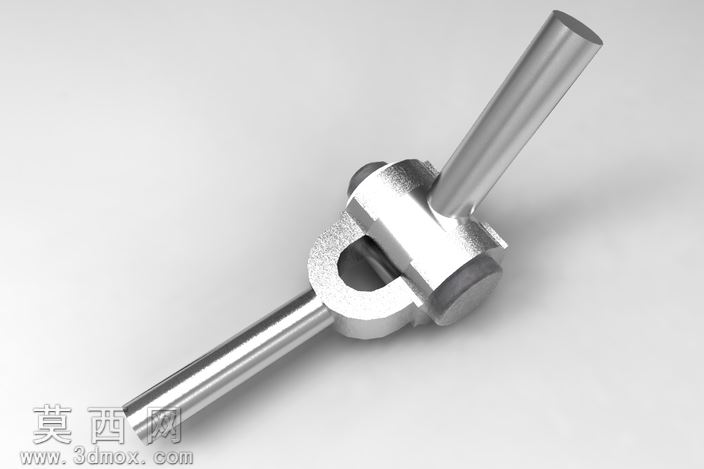

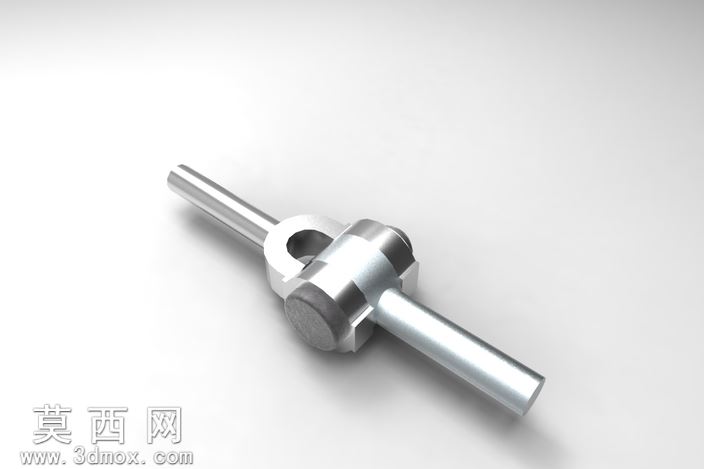

本作品为Knuckel万向铰接连接接头，采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循机械传动连接件的尺寸配合规范，先完成核心铰接主体的基准草图绘制，通过拉伸、旋转、切除等基础特征命令构建接头的主体基座结构，再分别绘制两端插接轴杆的特征，通过同轴心、重合等装配约束完成整体结构的虚拟装配，确保铰接部位可实现预设角度范围内的灵活转动，满足轴系交叉或重合状态下的连接需求。材质设置阶段，为整体结构赋予金属镀铬材质参数，调整材质的反射率、粗糙度与环境光遮蔽参数，模拟真实金属机加工零件的表面质感，渲染阶段采用工作室柔光环境，多角度打光突出零件的结构轮廓与金属光泽，清晰展现铰接部位的配合间隙与结构细节。设计过程中重点考量接头的轴向拉力传输性能，对铰接部位的接触受力面做了圆角过渡处理，避免应力集中导致的结构损坏，两端轴杆采用等直径圆柱结构，可适配对应规格的轴套类连接件，铰接部位的环形卡槽结构用于配套限位卡簧，防止工作过程中轴杆脱出，整体结构紧凑无冗余设计，在满足万向转动需求的同时保证了结构强度，可用于小型飞行器等设备的轴系传动连接场景，实现不同角度轴之间的动力与拉力传输，建模过程中所有特征均保留参数化编辑属性，可根据实际使用场景的载荷需求快速调整各部位尺寸参数，适配不同的安装与使用要求。
