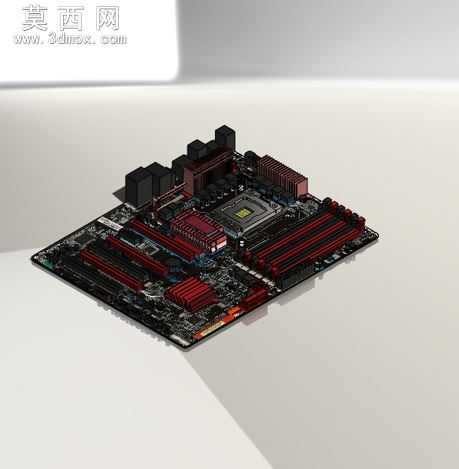

本模型为华硕P6TSE台式机电脑主板的高精度三维建模成果,建模阶段首先对照实物主板的公开规格参数与高清实拍素材,先完成PCB基板的轮廓草绘,精准定位CPU插座、内存插槽、PCI扩展槽、SATA接口、供电模块、I/O背板接口等所有核心部件的安装坐标,通过拉伸、切除、阵列等基础特征命令完成基板的走线避让孔、固定螺丝孔、元件焊盘位的细节刻画,再逐一完成每一个独立电子元件的建模,包括CPU插槽的针脚阵列、内存插槽的卡扣结构、供电模块的电容电感与散热片、扩展槽的金属弹片结构、主板跳线插针等细小部件,所有元件的尺寸比例严格参照实物1:1还原,无比例失真问题。参数设计层面,模型严格遵循ATX主板的标准尺寸规范,PCB板厚设定为标准1.6mm,各插槽间距符合PC硬件的通用安装规范,CPU插座对应LGA1366接口的物理尺寸,内存插槽匹配DDR3规格的长宽参数,PCI-E插槽、PCI插槽的位置与长度完全对应原厂主板布局,供电模块的元件排布还原了主板的多相供电设计逻辑,所有接口的位置与尺寸可直接用于机箱适配、硬件安装的模拟验证。渲染材质环节,PCB基板采用哑光黑的阻燃PCB材质,表面做细微的磨砂纹理处理,内存插槽、PCI-E插槽采用红黑配色的硬质塑料材质,金属弹片、接口针脚做金属镀铬的反光材质处理,供电散热片采用拉丝铝的金属质感,电容元件区分固态电容与电解电容的不同外壳材质,主板表面的丝印标识通过贴图还原,整体渲染效果贴近实物的视觉质感,光影过渡自然,可清晰呈现主板的布局层次。结构原理层面,模型完整还原了主板的硬件架构逻辑,从CPU供电回路、内存通道走线、扩展总线连接到I/O接口的信号传输路径对应的物理结构都做了对应呈现,清晰展示了主板作为电脑硬件核心载体的连接逻辑,各部件的装配关系完全符合实际生产的组装流程,可直观看到散热片与供电模块的贴合、插槽与基板的焊接固定结构。软件兼容层面,模型为通用三维格式,可兼容SolidWorks、UG、Pro/E、3ds Max等主流三维设计软件,支持导入后进行结构修改、装配模拟、工程图导出等操作,无特征丢失、破面等问题,不同软件打开后均可保留完整的部件分层与材质属性。研发教学应用层面,该模型可用于电脑硬件结构教学,帮助学习者直观理解主板的硬件组成与布局逻辑,也可用于机箱产品研发过程中的主板适配验证,模拟硬件安装的干涉检查,同时也可作为数码产品三维建模的教学案例,讲解复杂电子类产品的分部件建模流程与材质渲染技巧,也适用于电脑组装模拟类的数字化教学场景,辅助讲解硬件组装的步骤与注意事项。
- 全部评论(0)
- 模板大小 15.28 MB
- 售价 10金币
- 浏览次数
- 系统要求 其它,效果图,
- 软件分类 数码产品
