适配车辆用1/2"NadarPin回转门锁结构设计

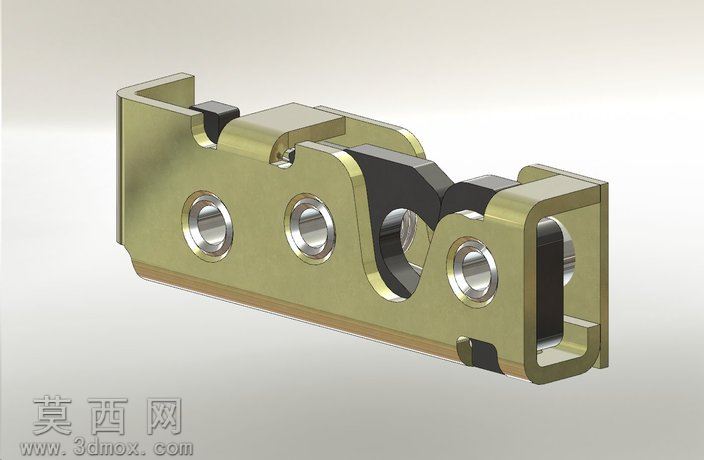

本回转门锁三维模型采用SolidWorks完成全参数化建模，建模过程中严格遵循机械锁具的尺寸配合公差要求，对锁体基座、回转锁舌、定位衬套、限位卡扣等核心零件逐一进行特征构建，通过拉伸、切除、旋转、倒角等基础建模命令完成零件主体轮廓，再对装配接触面做精细化的圆角、拔模处理，还原实际冲压五金件的工艺特征。渲染阶段采用金属材质系统，锁体主体赋予锌合金钝化后的哑光黄铜色材质，还原五金冲压件经表面处理后的细腻金属质感，内部回转锁舌、限位卡扣等活动部件赋予黑色耐磨工程塑料与发黑处理钢材的材质区分，金属部件添加细微的表面拉丝纹理与边缘磨损细节，塑料部件添加哑光磨砂质感，通过三点布光方案搭建渲染场景，主光源从侧上方投射凸显零件的结构轮廓与材质层次，补光弱化阴影死角，环境光模拟车间漫反射效果，最终渲染图清晰展现各部件的装配关系与材质差异。结构设计上，锁体基座采用一体化U型冲压结构，三个带衬套的安装孔位同轴度公差控制在0.02mm以内，保证安装后锁体的结构稳定性；内部回转锁舌采用偏心回转结构，配合侧面的弹性限位卡扣实现锁止与解锁的行程限位，锁舌回转行程适配1/2"NadarPin的锁止需求，解锁时锁舌回转避让空间充足，锁止时卡扣自动卡入锁舌定位槽实现防松脱设计，各活动部件之间预留0.1mm的装配间隙，保证锁具操作时的顺畅度，无卡滞风险。设计思路围绕车用锁具的高可靠性、耐磨损需求展开，摒弃冗余结构，在保证锁体结构强度的前提下优化基座壁厚，降低整体重量，所有棱角处均做R0.5以上的圆角处理，避免安装使用过程中的锐边划伤，同时适配车辆安装场景的抗震需求，在锁体与安装面接触位置预留减震垫片的安装槽位，提升锁具在车辆运行工况下的抗振防松能力，整体结构紧凑，安装孔位符合车用五金件的通用安装规范，可直接适配对应规格的车辆舱门使用。
