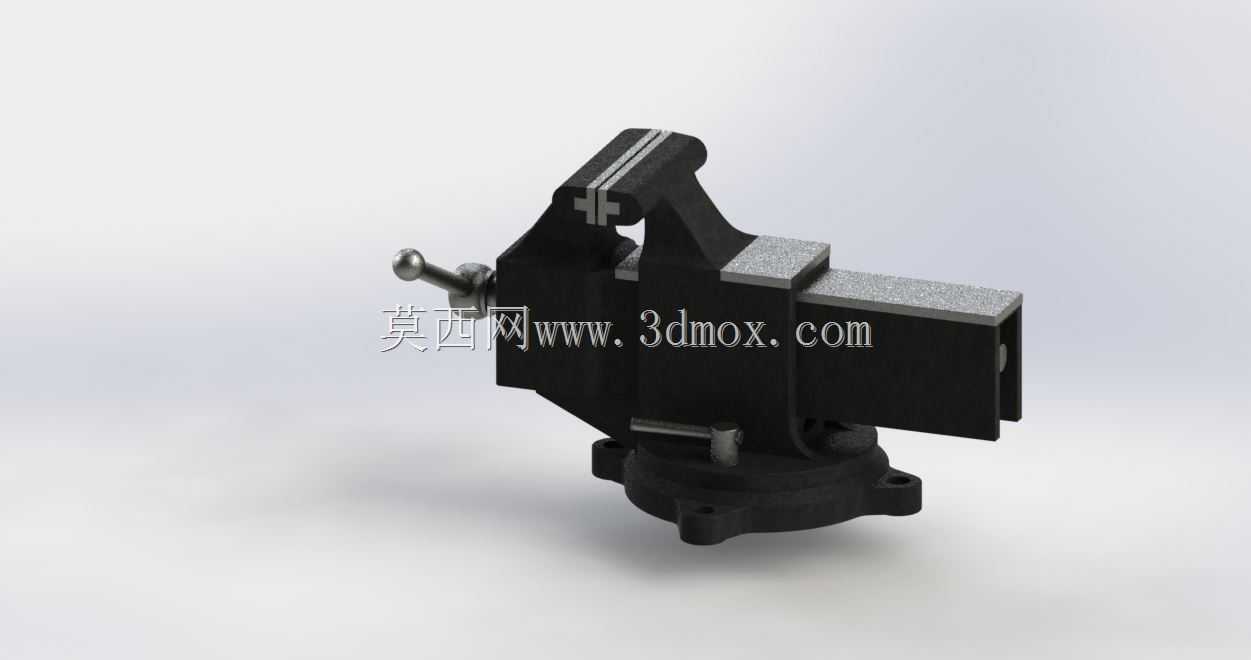

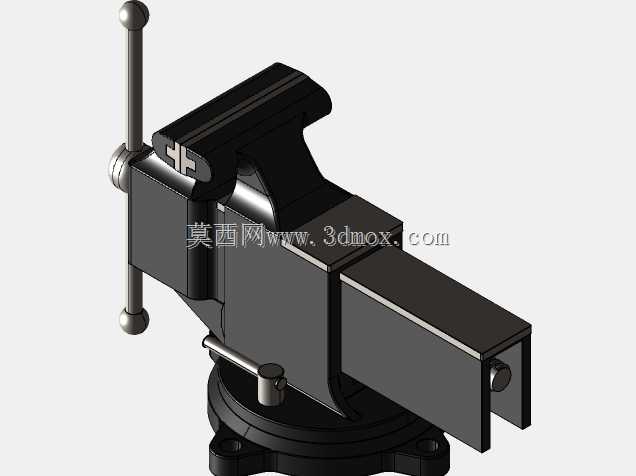

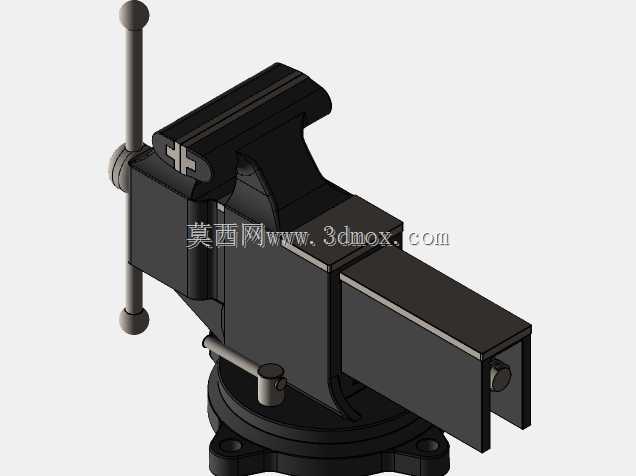

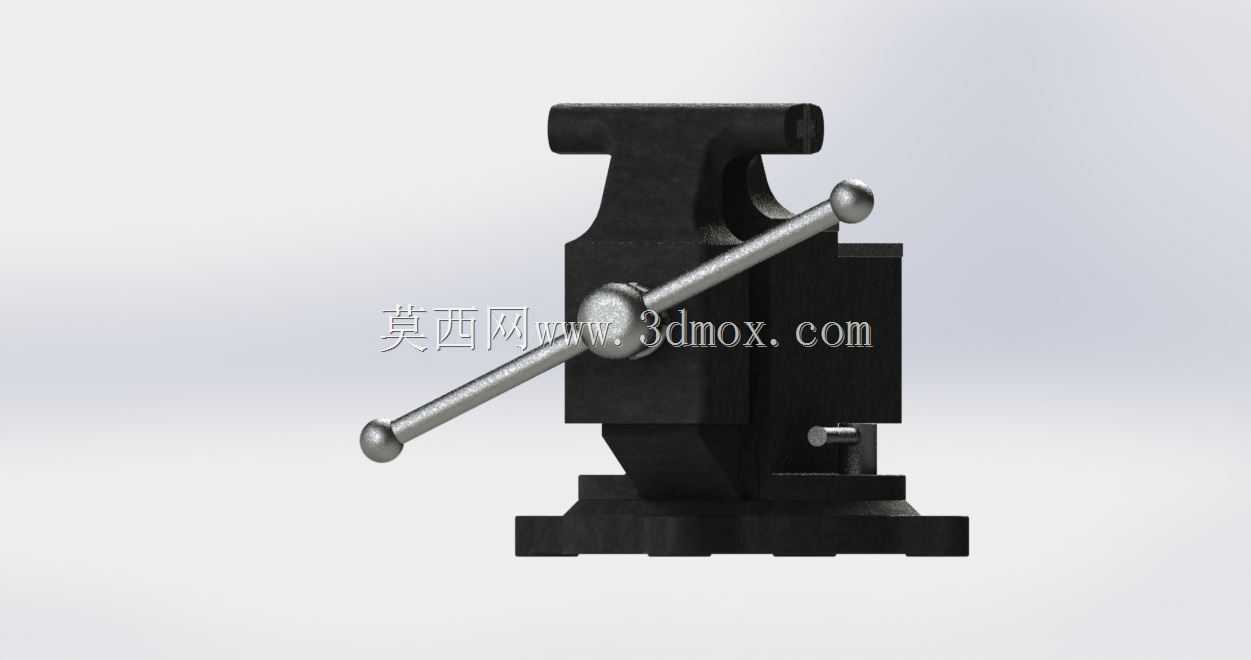

可回转式机加工台虎钳结构设计

这款可回转式台虎钳是机械加工、装配维修场景中应用极为广泛的通用夹持工装，在金工实训车间、机械制造企业的钳工作业区、设备维修站点、小型五金加工工坊都能见到它的身影，主要承担各类金属工件、非金属工件的装夹固定任务，为锯削、锉削、錾削、攻丝、套丝、零件修配、小型部件装配等作业提供稳定的夹持基础，是钳工作业必不可少的基础工装设备。

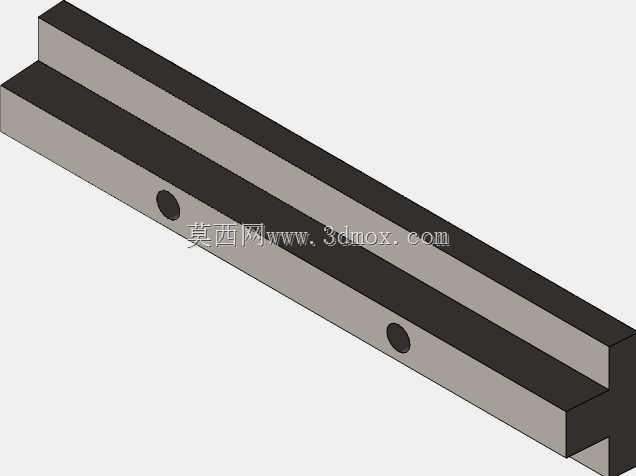

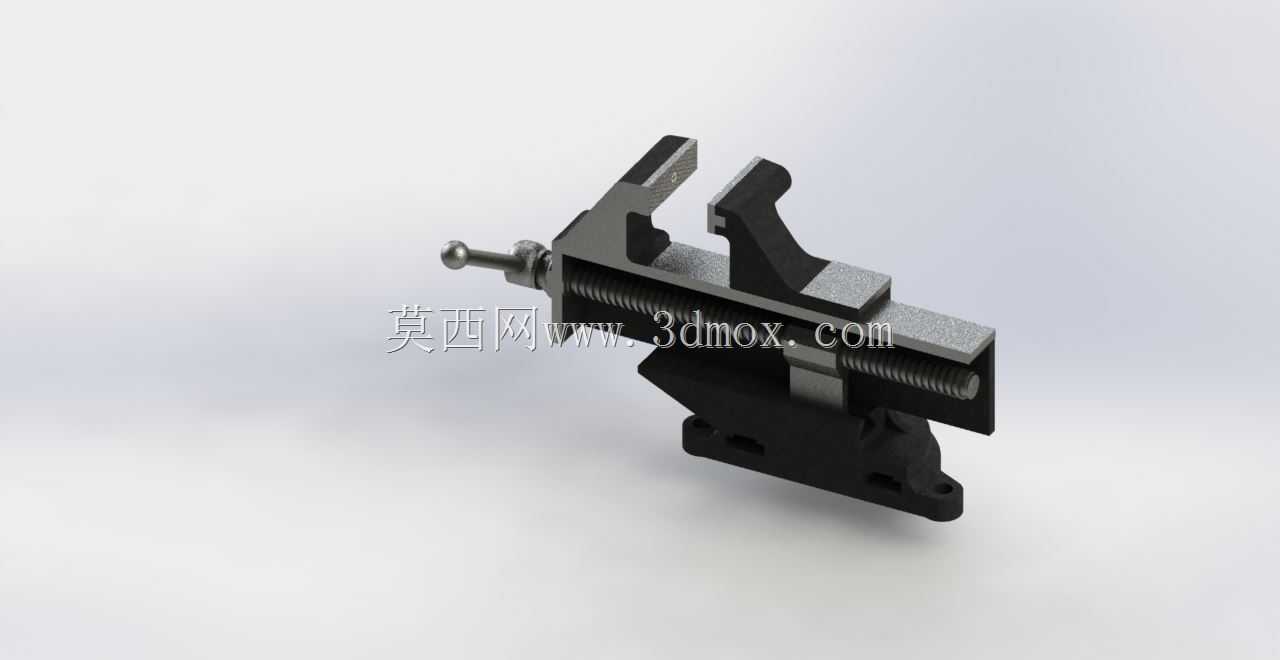

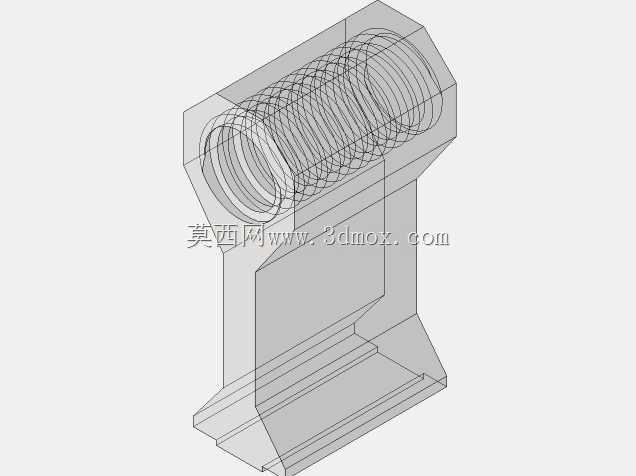

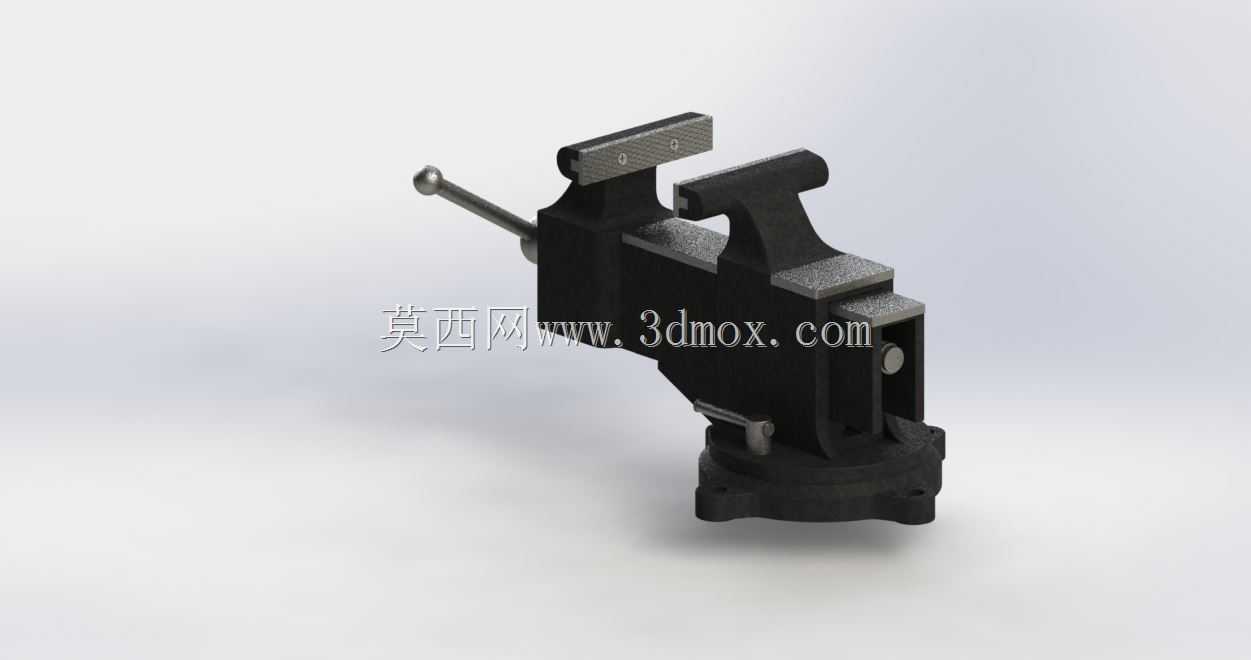

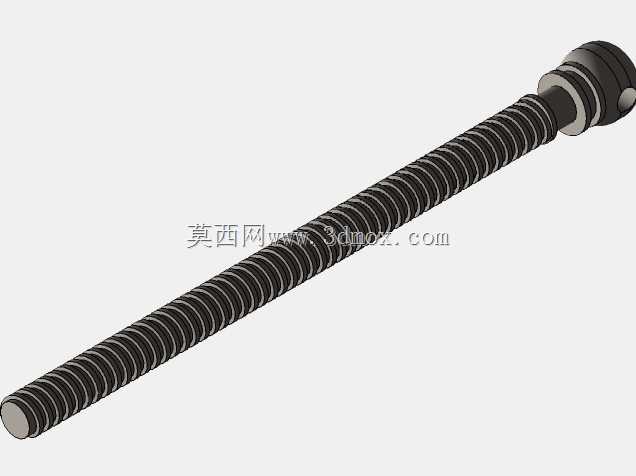

从功能特性来看，这款台虎钳突破了传统固定式台虎钳只能单方向装夹的局限，底座设置了回转锁紧结构，可根据作业需求将钳身整体旋转至合适角度后锁紧固定，无需反复拆装工件或挪动作业台位置，就能适配不同角度的加工操作需求，大幅提升多工序连续作业的效率。钳口部分采用了带防滑齿纹的淬硬钢材质，既能够保证夹持时的摩擦力，避免工件受力打滑，又具备足够的硬度与耐磨性，长期使用不易出现磨损、凹陷等问题，同时钳口采用可拆卸式设计，后续磨损后可快速更换，也可根据特殊工件的夹持需求更换软钳口、V型钳口等适配配件，满足圆管、薄壁件、精密加工件等特殊工件的装夹需求，避免夹伤工件表面。传动部分采用丝杠螺母传动结构，操作摇柄即可带动活动钳身平稳开合，传动过程顺滑无卡顿，夹持力可通过摇柄的施力大小灵活调节，既能够稳固夹持重型毛坯件承受较大的加工冲击力，也能够轻柔夹持精密薄壁零件避免装夹变形。

在设计思路上，这款台虎钳优先兼顾了结构刚性与操作便利性，整体采用铸铁材质打造主体结构，保证钳身具备足够的强度与抗震性能，在承受敲击、锯削等冲击载荷时不会出现变形、断裂问题。底座采用带安装孔的法兰式结构，可通过螺栓牢固固定在钳工工作台台面上，安装边界适配常规厚度的工业钳工台，安装后整体重心偏低，作业过程中不会出现晃动、倾覆问题。固定钳身与活动钳身的配合导轨采用了精准的贴合面设计，保证活动钳身移动过程中始终与固定钳身保持平行，不会出现钳口错位导致的工件夹持歪斜问题，夹持精度能够满足常规机加工与修配作业的要求。丝杠端部设置了限位结构，可避免活动钳身开合超程脱落，同时在关键传动部位预留了润滑注油点位，日常维护时可快速加注润滑油，延长设备使用寿命。整体外形尺寸适配单人操作的作业范围，钳口开合行程覆盖了绝大多数常规小型工件的装夹尺寸需求，既不会因为体积过大占用过多工作台空间，也不会因为尺寸过小无法满足常规工件的装夹要求，回转底座的旋转角度覆盖了作业人员常用的操作角度范围，锁紧机构操作便捷，扳动锁紧手柄即可快速完成钳身角度的固定与释放，无需借助额外工具，单人即可快速完成角度调整操作。
