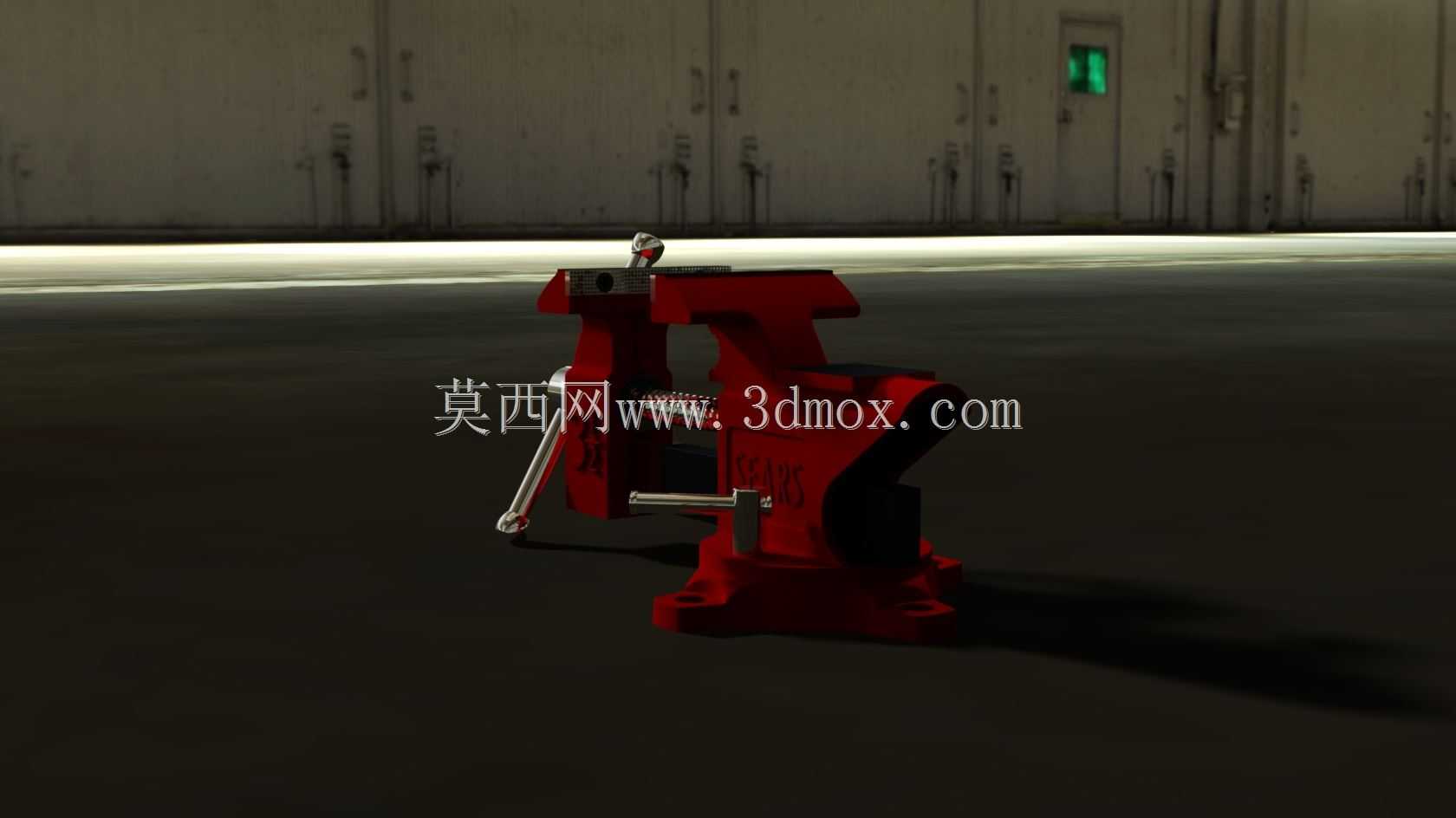

机加工用重型台虎钳结构设计

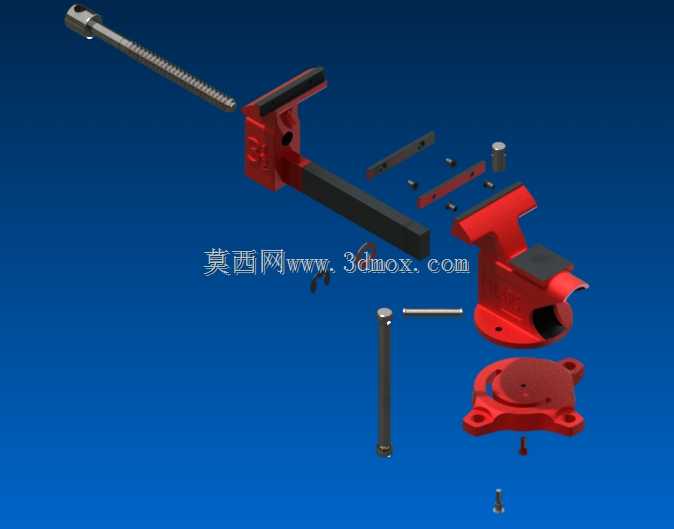

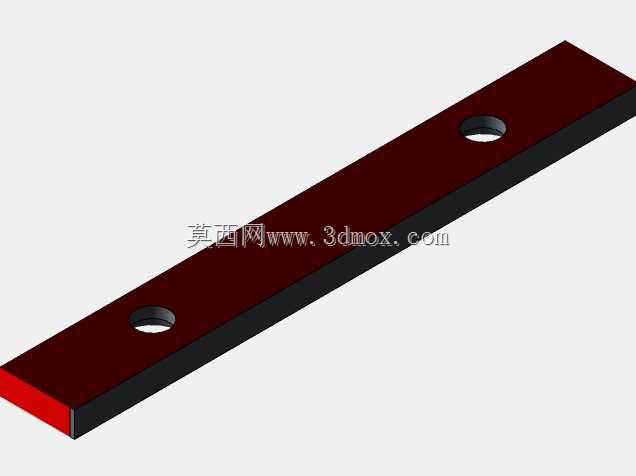

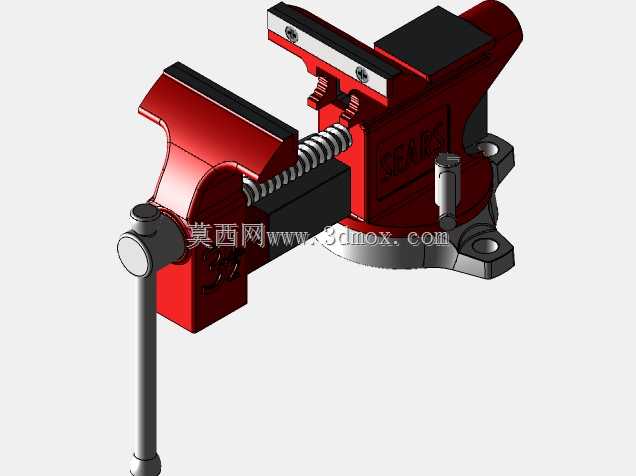

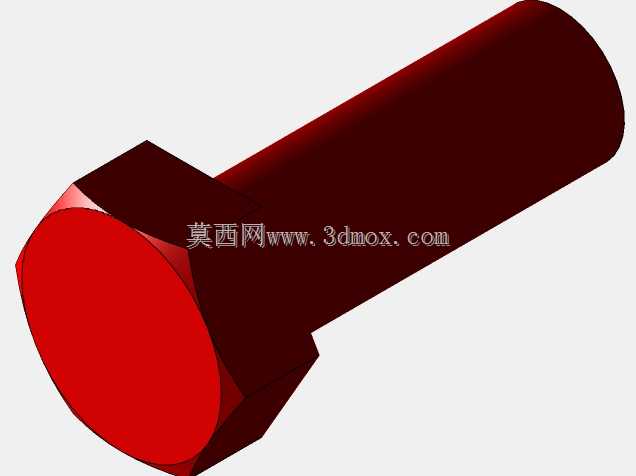

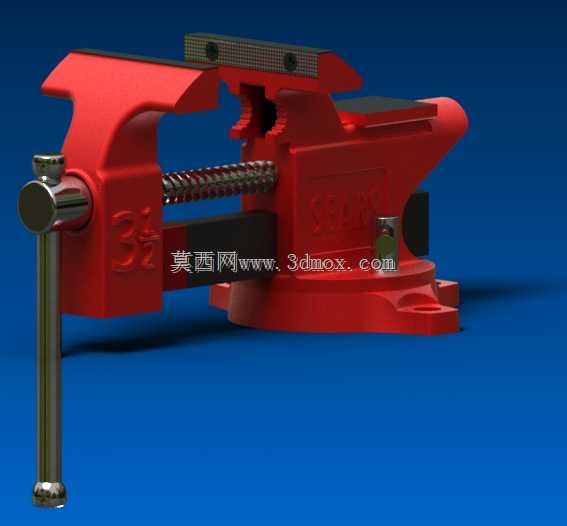

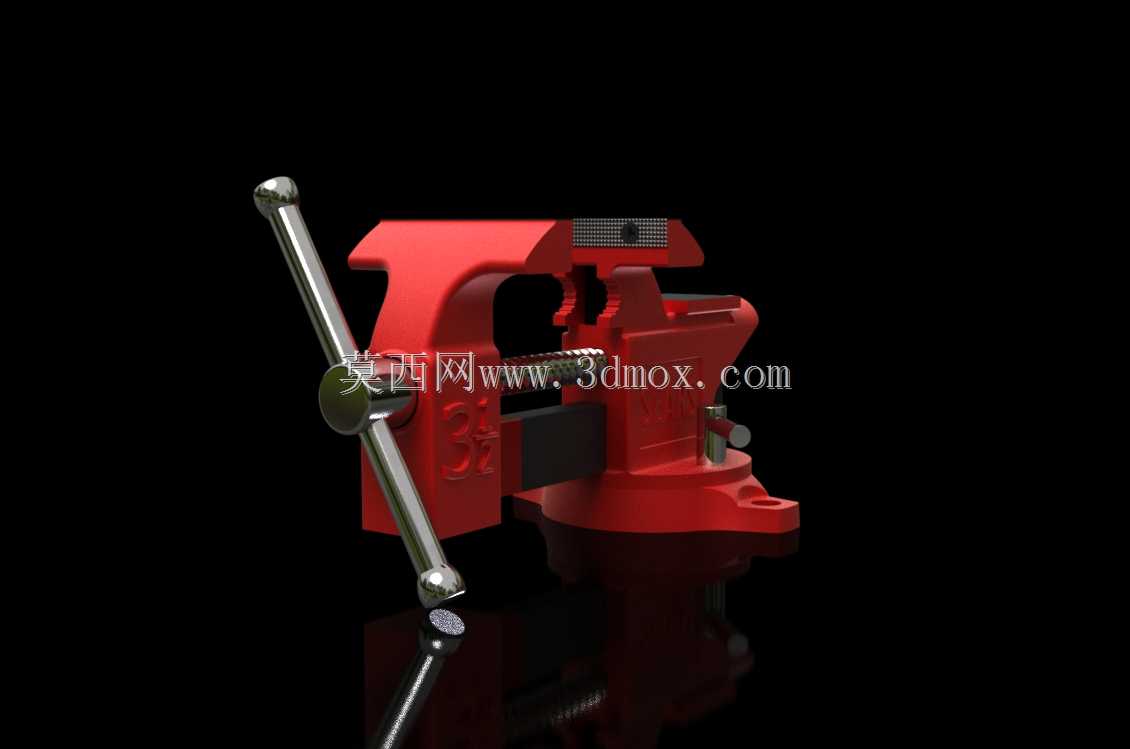

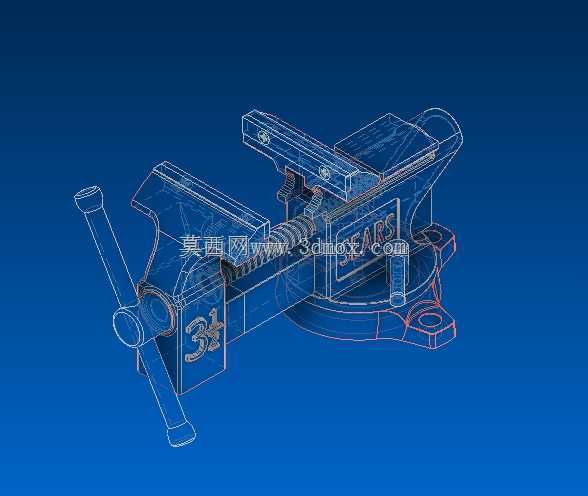

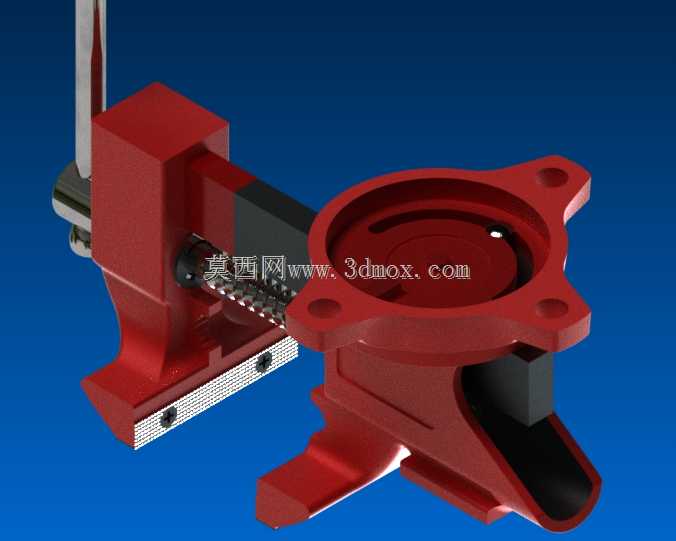

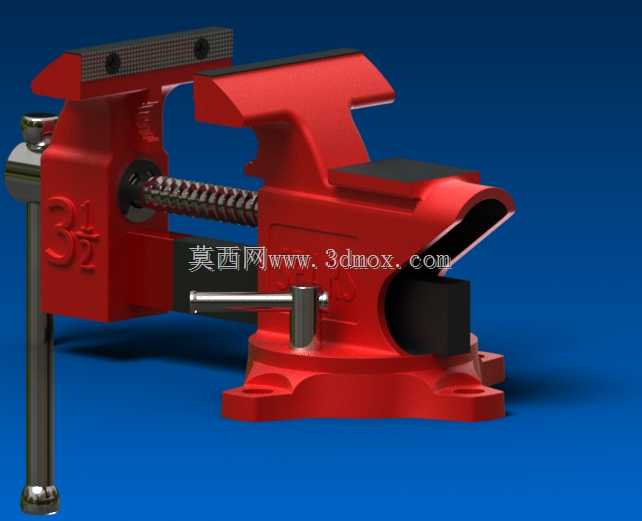

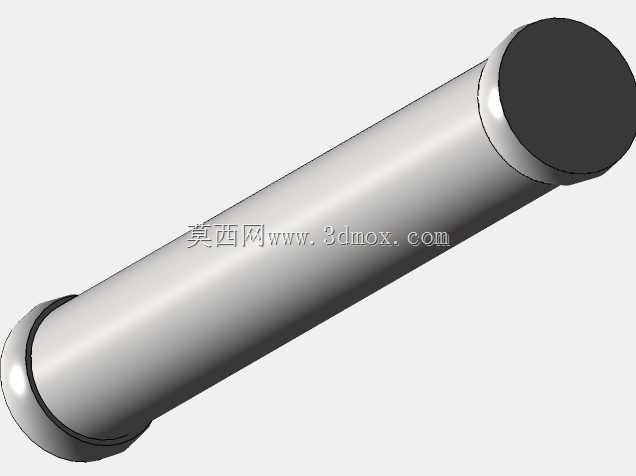

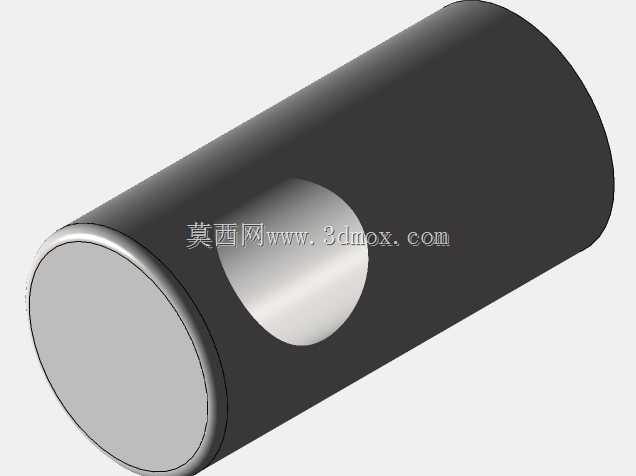

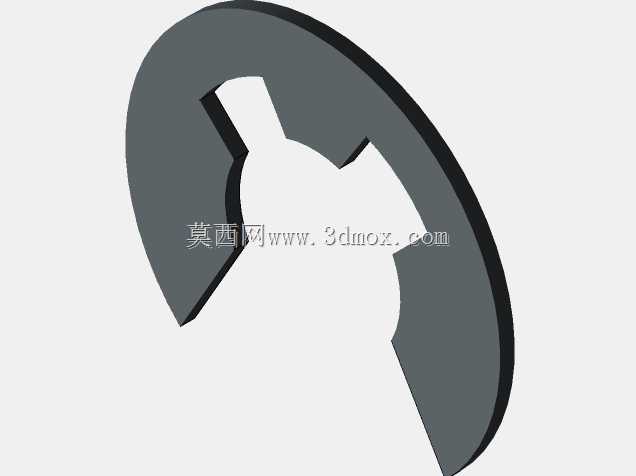

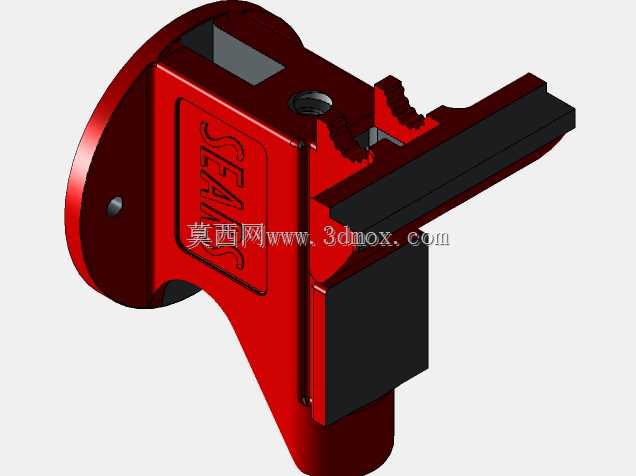

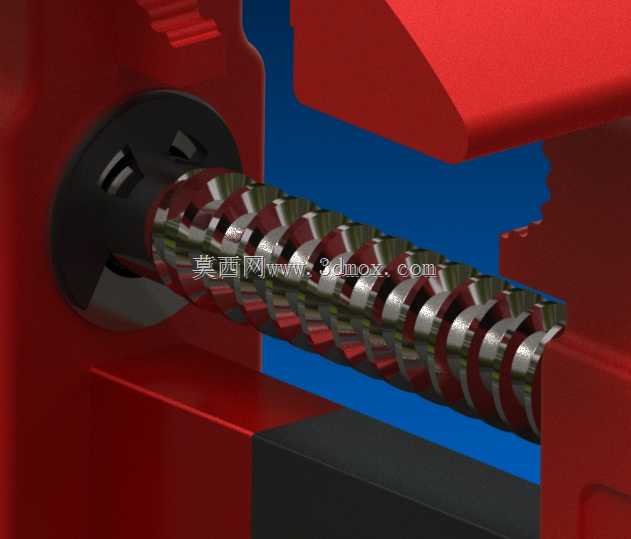

在常规机加工工位的布局规划里，台虎钳是钳工作业、小型零件铣削、钻孔工序中必不可少的夹持工装，多数安装在钳工台、小型钻铣床工作台面，承担工件定位夹紧的核心作用，其夹持稳定性直接影响加工精度与操作安全。这款虎钳采用铸铁一体式底座结构，底座预留的两个沉头安装孔可配合T型螺栓与工作台T型槽固定，安装时需保证钳口与工作台边缘预留足够操作空间，避免长工件装夹时与台体发生干涉，常规安装边界需在钳身左右两侧各留出不小于150mm的操作空间，方便手柄转动操作。从功能结构来看，固定钳身与活动钳身的配合导轨采用燕尾式结构，配合间隙可通过侧边的调节螺钉调整，长期使用出现磨损后可通过该结构补偿间隙，避免夹持时工件出现松动偏移。钳口部分采用可更换式齿面钳口板，通过内六角螺钉固定在钳身上，齿面的淬火硬度达到HRC55以上，夹持毛坯件时可提供足够摩擦力，针对精加工零件可更换为软钳口，避免夹伤工件已加工表面。传动部分采用梯形丝杠结构，相比普通三角螺纹，梯形螺纹的传动效率更高、承载能力更强，丝杠端部配有带防滑滚花的转动手柄，手柄长度经过力臂优化，操作人员施加较小的力即可获得足够的夹持力，最大夹持行程可覆盖常规小型零件的装夹需求，最大开口距离可满足150mm以内尺寸工件的装夹要求。设计过程中重点考虑了受力分布，钳身的加强筋布置在受力集中的钳口背部与底座连接位置，避免大力夹持时钳身出现形变，活动钳身与丝杠的连接部位采用防脱结构，防止丝杠旋出时活动钳身脱落。在实际应用场景中，除了常规的钳工锉削、锯切作业，该虎钳还可配合小型钻床完成钻孔、攻丝工序，也可在小型铣床上完成小零件的平面铣削、键槽加工，部分维修工位也会用其夹持小型零部件完成拆卸、装配作业。安装时需注意底座与工作台面的贴合度，若工作台面存在平面度误差，需在底座下方垫薄铜皮调整，避免夹紧时钳身出现翘曲，影响钳口的平行度；日常维护时需定期在丝杠、导轨配合面涂抹润滑脂，减少磨损，延长使用寿命，钳口板出现齿面磨损、崩缺时需及时更换，避免夹持打滑引发安全事故。
