八阀集成蒸汽流形管路控制阀组

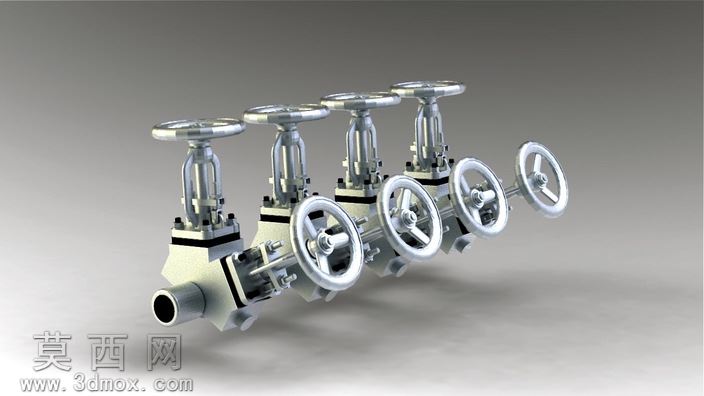

本作品为八阀集成式蒸汽流形控制阀组三维建模成果，建模过程严格遵循工业阀门组的实际设计规范，先从整体管路布局入手确定集成阀块的基体轮廓，采用参数化建模方式依次构建每一个阀门的核心结构：顶部的手轮采用轮辐式结构建模，通过圆周阵列特征快速生成均匀分布的轮辐，手轮表面做防滑纹理的细节处理，还原真实操作部件的触感设计；阀杆部分采用阶梯轴结构建模，精准还原阀杆与阀盖的配合段、螺纹传动段以及与阀芯连接的定位段，螺纹特征采用真实螺旋扫描生成，保证传动结构的尺寸合理性。阀盖与阀体的连接部位做了密封凸台与螺栓孔的细节建模，螺栓孔按照标准法兰的孔位分布做圆周阵列，还原阀门的密封连接结构；阀体部分与集成流道块做一体化布尔运算处理，保证内部流道的连通性无错位，每一个阀门对应的流道分支都做了平滑过渡处理，减少蒸汽输送过程中的阻力损失。侧置的四个手轮阀与顶部的四个直动阀采用不同的安装角度建模，侧阀的阀杆做90度转向的传动结构还原，保证操作逻辑符合实际管路安装的操作需求。材质渲染阶段，手轮部分采用哑光金属材质，添加轻微的磨损质感模拟工业使用场景的真实状态；阀体与集成阀块采用铸钢材质，表面做细微的铸造颗粒纹理与防锈涂层的哑光质感，密封垫片部位采用黑色橡胶材质，还原密封件的弹性视觉特征；连接端口的管接头部分采用亮面金属材质，区分不同部件的材质差异。整体渲染采用柔和的工业影棚布光，主光源从侧上方打亮阀组的主体结构，补光消除底部结构的死黑阴影，环境光添加微弱的冷色调反射，突出金属部件的质感同时还原工业产品的沉稳特质。设计过程中充分考虑阀组的集成化优势，将八个阀门集成在单一阀块上减少管路连接点，降低蒸汽泄漏的风险，同时优化了整体的安装空间，每个阀门的操作间距都预留了足够的手部操作空间，避免操作时的干涉问题，内部流道的走向经过多次调整，保证每一路蒸汽的流量分配均匀，符合蒸汽管路系统的实际使用需求。
