火车用DOHC十六气门配气机构模型

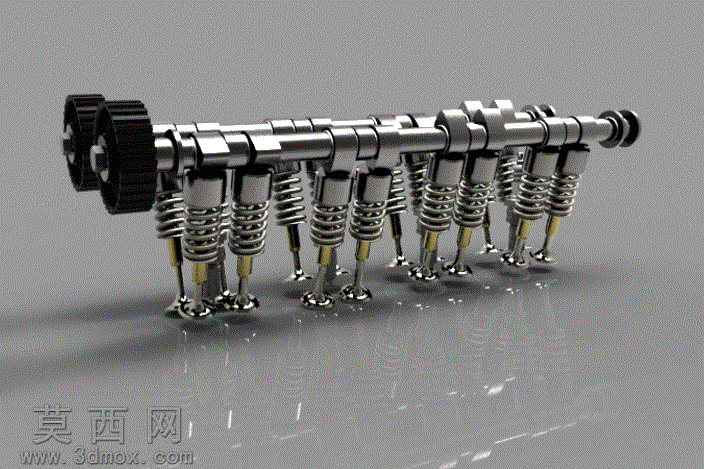

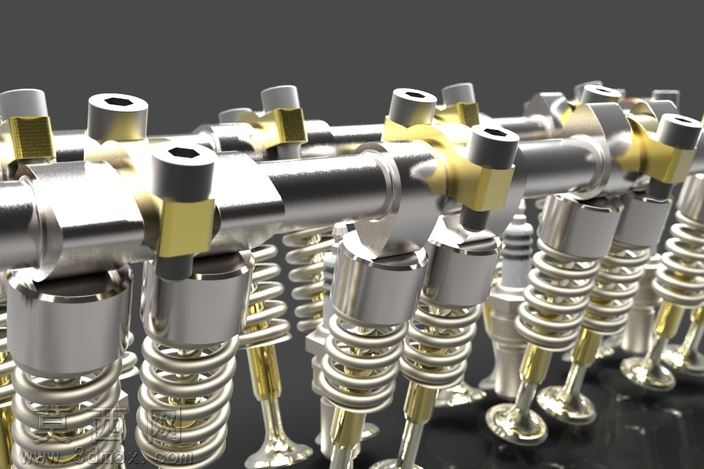

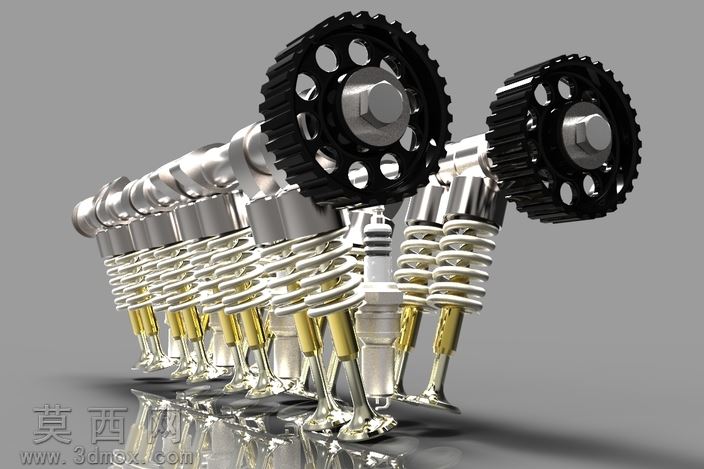

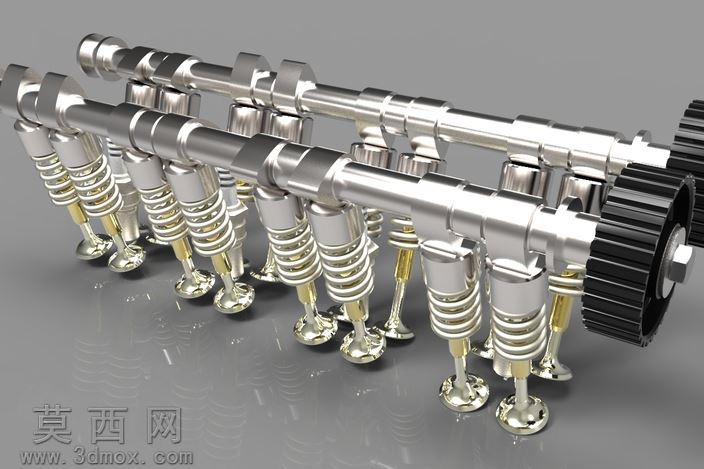

本模型为火车动力系统配套的DOHC双顶置凸轮轴十六气门配气机构，建模阶段严格遵循内燃机配气系统的真实工作逻辑搭建整体架构，首先完成核心传动件凸轮轴的参数化建模，依据十六气门的排布规则，在轴体上精准布置对应每一组进排气门的凸轮型线，确保凸轮升程、基圆尺寸、相位角度完全匹配四冲程内燃机的配气正时要求，凸轮轴端部的驱动齿轮做了齿形细节还原，保证传动啮合关系的合理性。随后完成气门组件的建模，每一组气门都包含气门杆、气门头部、气门弹簧、弹簧座、锁片等细分零件，弹簧采用螺旋扫描特征生成，还原了真实弹簧的节距、线径与支撑圈结构，气门杆与导管的配合间隙、弹簧的预压行程都按照实际装配公差做了参数约束，十六个气门分两列对称排布在凸轮轴下方，对应内燃机每缸两进两排的气门配置。摇臂组件的建模还原了摇臂的杠杆比例、凸轮接触端的圆弧面、气门驱动端的调整螺钉结构，确保凸轮旋转驱动摇臂摆动、摇臂下压气门克服弹簧弹力完成开闭的运动逻辑完全通顺。渲染阶段采用金属质感材质体系，凸轮轴、摇臂、气门杆等钢制零件赋予高反光镀铬钢材材质，调整粗糙度参数模拟机加工金属表面的细腻光泽，气门弹簧做了亚光金属处理区分不同零件的材质差异，端部的黑色驱动轮赋予硬质工程塑料材质，添加细微的颗粒质感还原工程塑料的表面特性。场景搭建采用灰色哑光地面作为承载，添加地面反射效果模拟专业工业渲染的影棚质感，布光采用多盏区域光从不同角度打光，突出金属零件的轮廓反光与结构层次，将每一处零件的衔接关系、结构细节都清晰呈现。整个模型装配关系严谨，所有零件无干涉错位，完整还原了DOHC配气机构的机械结构与工作原理，可用于内燃机原理教学、动力系统结构展示、相关机械设计参考等场景，清晰展现了配气机构从动力输入到气门精准开闭的完整机械传动逻辑。
