法兰式球阀装配结构爆炸视图设计

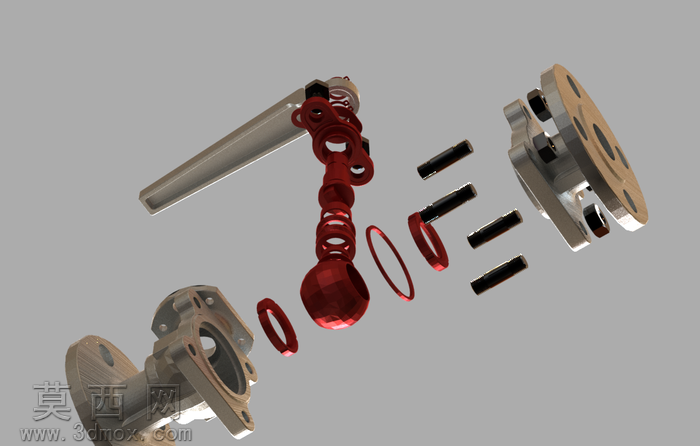

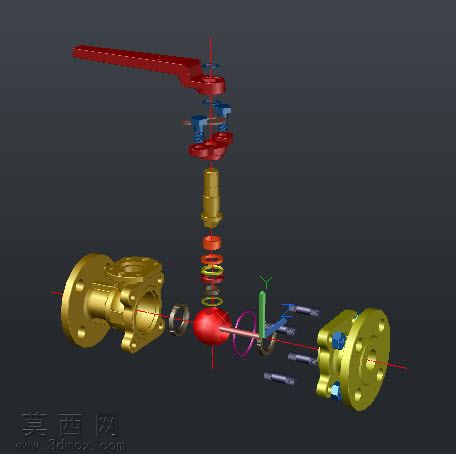

本作品为法兰连接式球阀的三维爆炸视图设计，完整呈现了该类流体控制阀门的全部组成构件与装配逻辑，建模过程严格遵循机械设计规范，对每一个零件的尺寸比例、装配公差都做了精准还原。建模阶段首先梳理球阀的工作原理与装配层级，从两端带法兰的阀体主体入手，精准绘制法兰盘的螺栓孔位、密封面结构，还原阀体内部的流道腔体形态，保证流道的通径尺寸符合常规工业球阀的设计标准，为后续零件装配提供准确的基准。随后依次完成球体、阀杆、操作手柄、密封环、弹簧、压紧螺母、连接螺栓等全部零件的独立建模：球体部分做了高精度的球面处理，保证其与密封件配合的曲面光滑度，还原球体上的阀杆连接槽结构；阀杆部分还原了与球体配合的扁位结构、与手柄连接的定位结构，以及轴段上的密封安装位；操作手柄做了符合人体工学的长杠杆造型，表面的防滑纹理、与阀杆连接的嵌合结构都做了细致还原；密封类零件根据不同位置的密封需求，还原了O型圈、密封垫片的截面形态与尺寸；弹性元件弹簧还原了有效圈数、节距、线径等参数，保证其装配位置与预紧状态的合理性；紧固件螺栓还原了螺纹段、六角头的标准结构，对应法兰盘上的安装孔位。爆炸视图的排布遵循装配顺序逻辑，沿装配轴线将各零件沿轴向拉开合适间距，既不会因为间距过小导致零件遮挡，也不会因为间距过大割裂装配关联，清晰展示每一个零件的安装位置与配合关系。材质渲染阶段根据工业球阀的实际用材做了区分：阀体、球体、阀杆、螺栓等金属零件采用黄铜材质，调整金属粗糙度、反射参数，还原铜质阀门的金属光泽与表面质感；操作手柄采用红色工业烤漆材质，还原漆面的哑光质感与色彩饱和度；密封件采用黑色橡胶材质，调整材质的漫反射与粗糙度，还原橡胶件的哑光弹性质感；弹簧采用金属弹簧钢材质，还原其金属亮面特性。整体渲染采用深灰色纯色背景，搭配装配基准轴线的辅助标识，让各零件的结构与位置关系更加清晰直观，既可以作为机械教学中球阀结构讲解的演示素材，也可以作为阀门设计、装配工艺梳理的参考资料，帮助观者快速理解法兰球阀的内部构造、零件组成与装配逻辑，清晰呈现从操作手柄到阀杆、球体的动力传递路径，以及各密封件的安装位置与密封作用原理。
