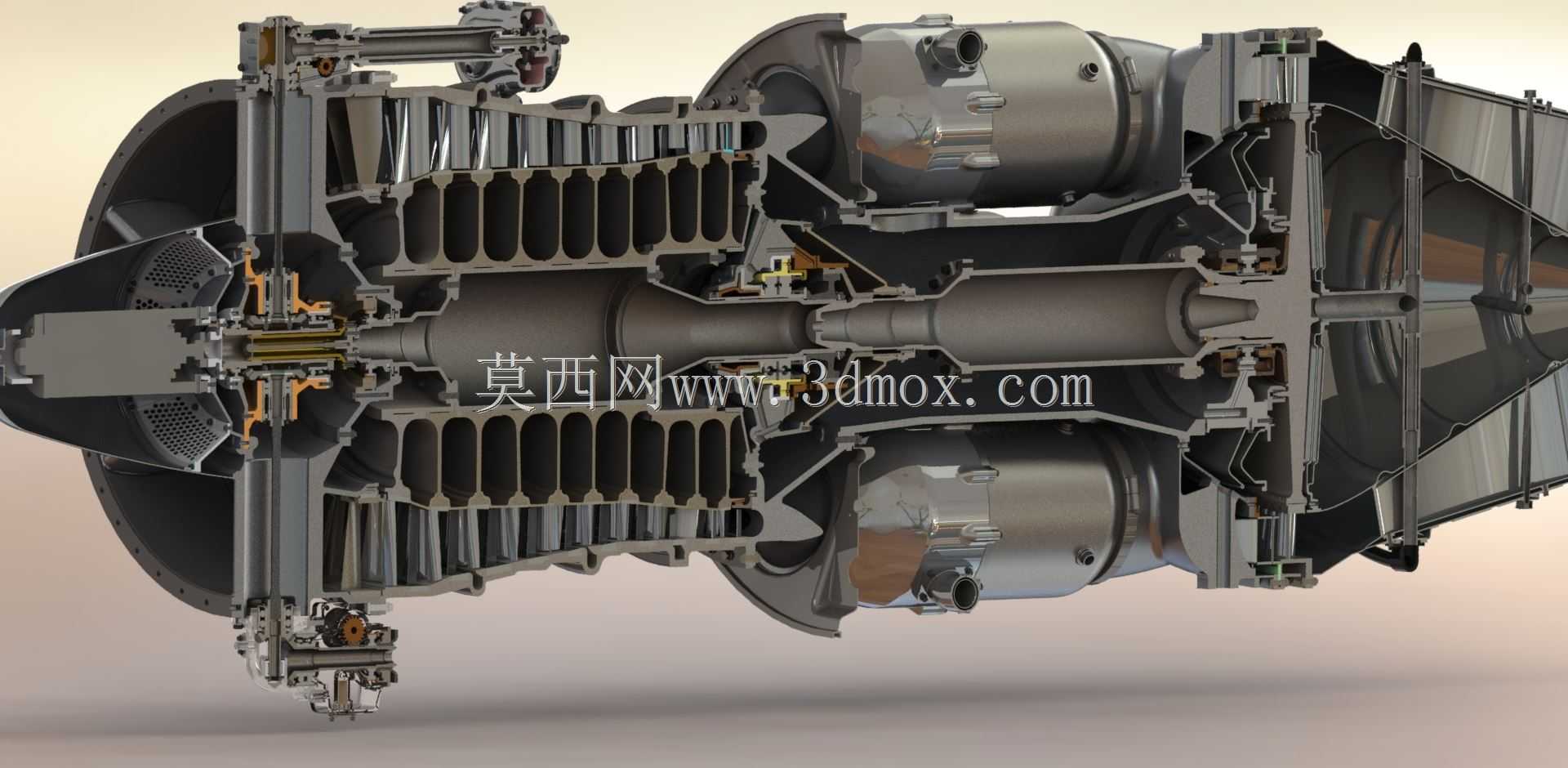

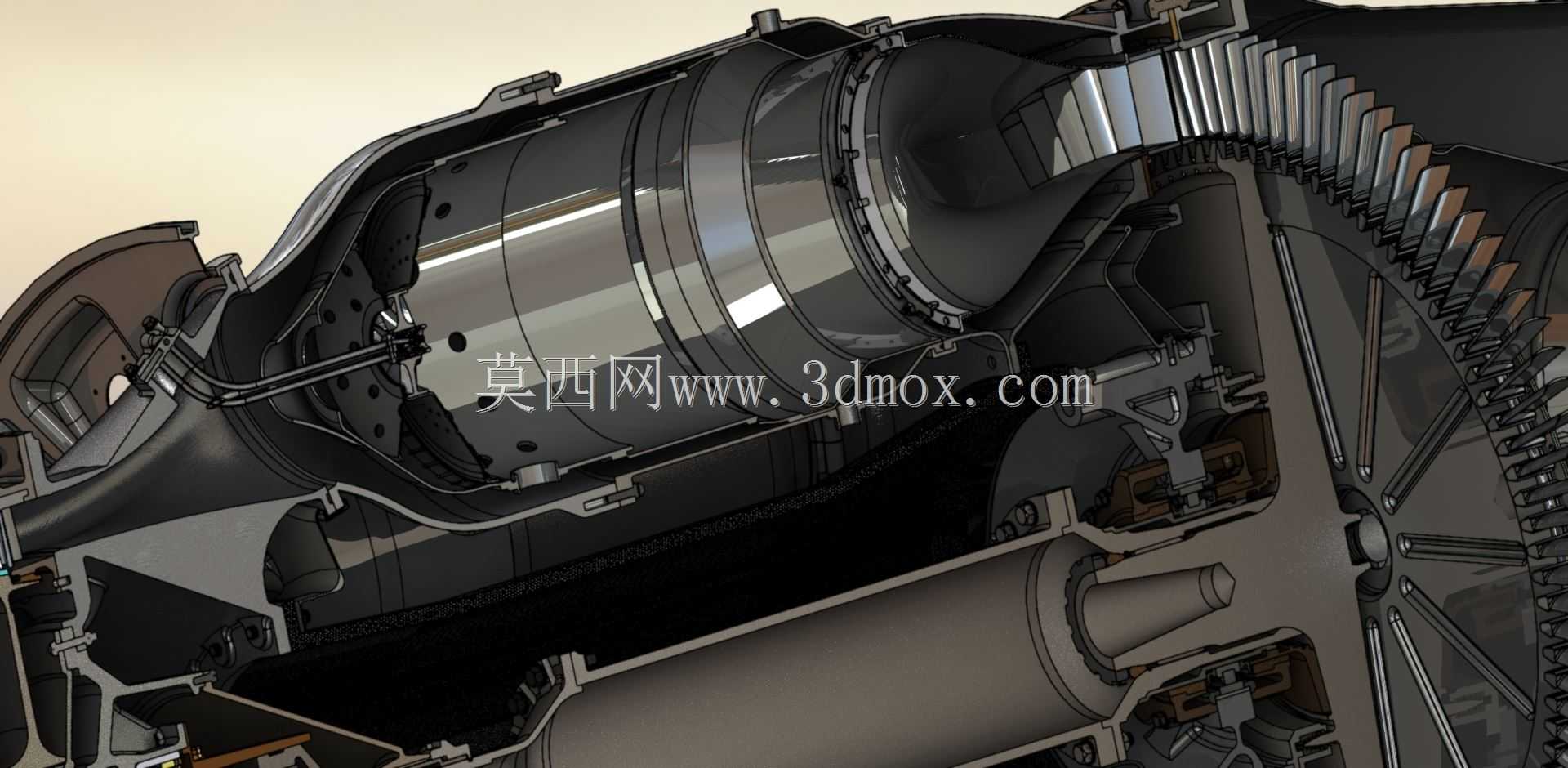

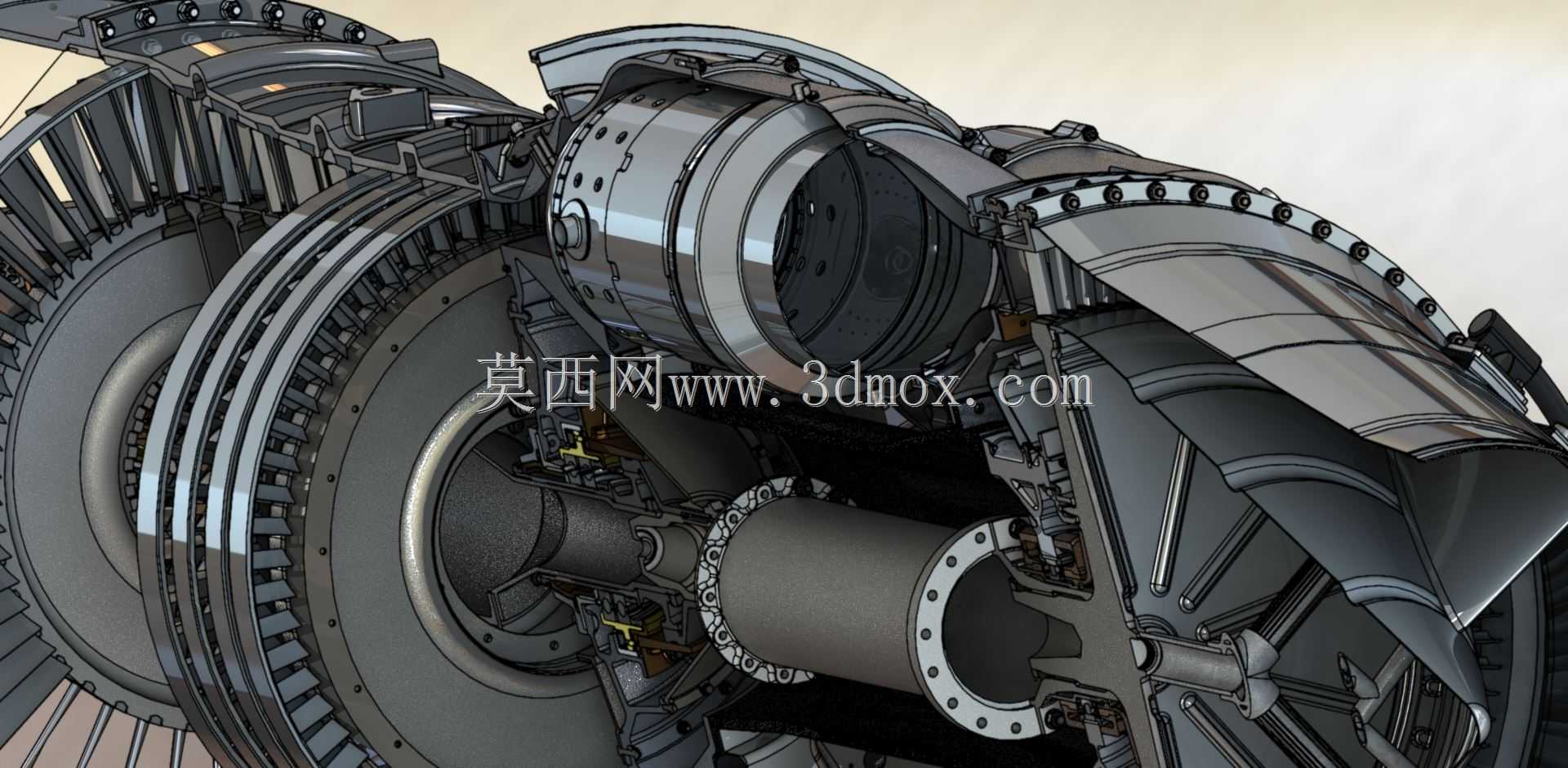

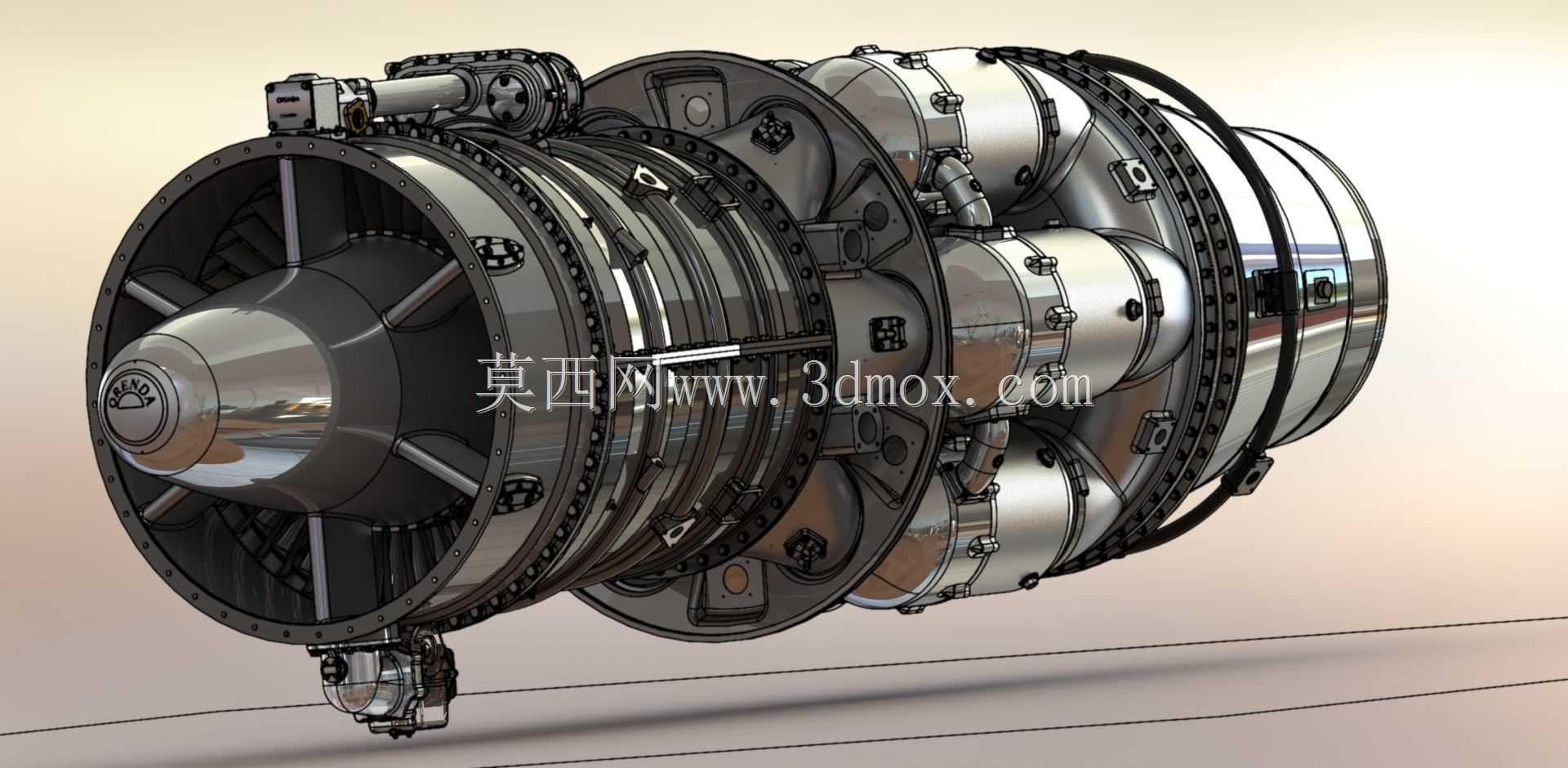

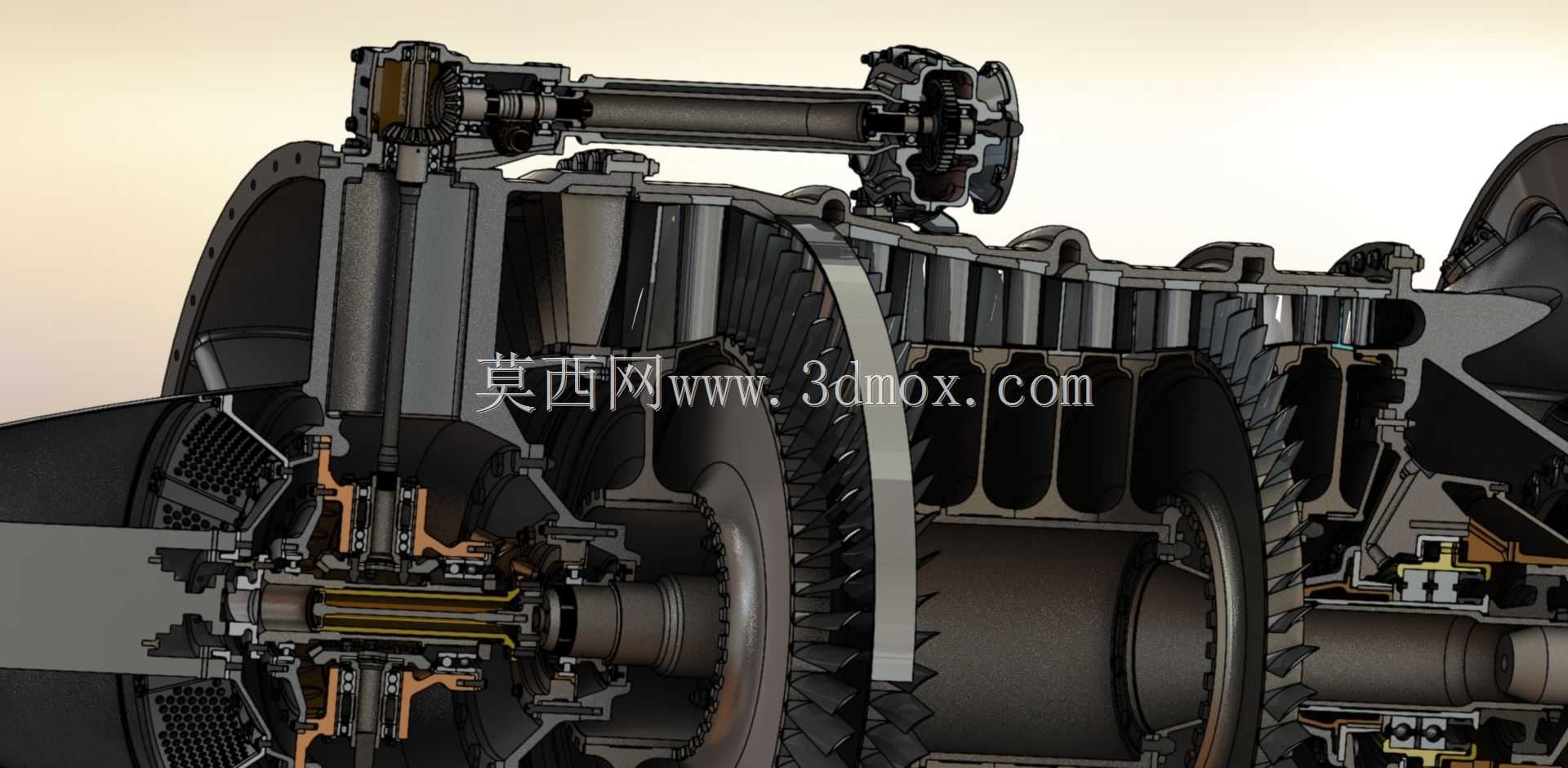

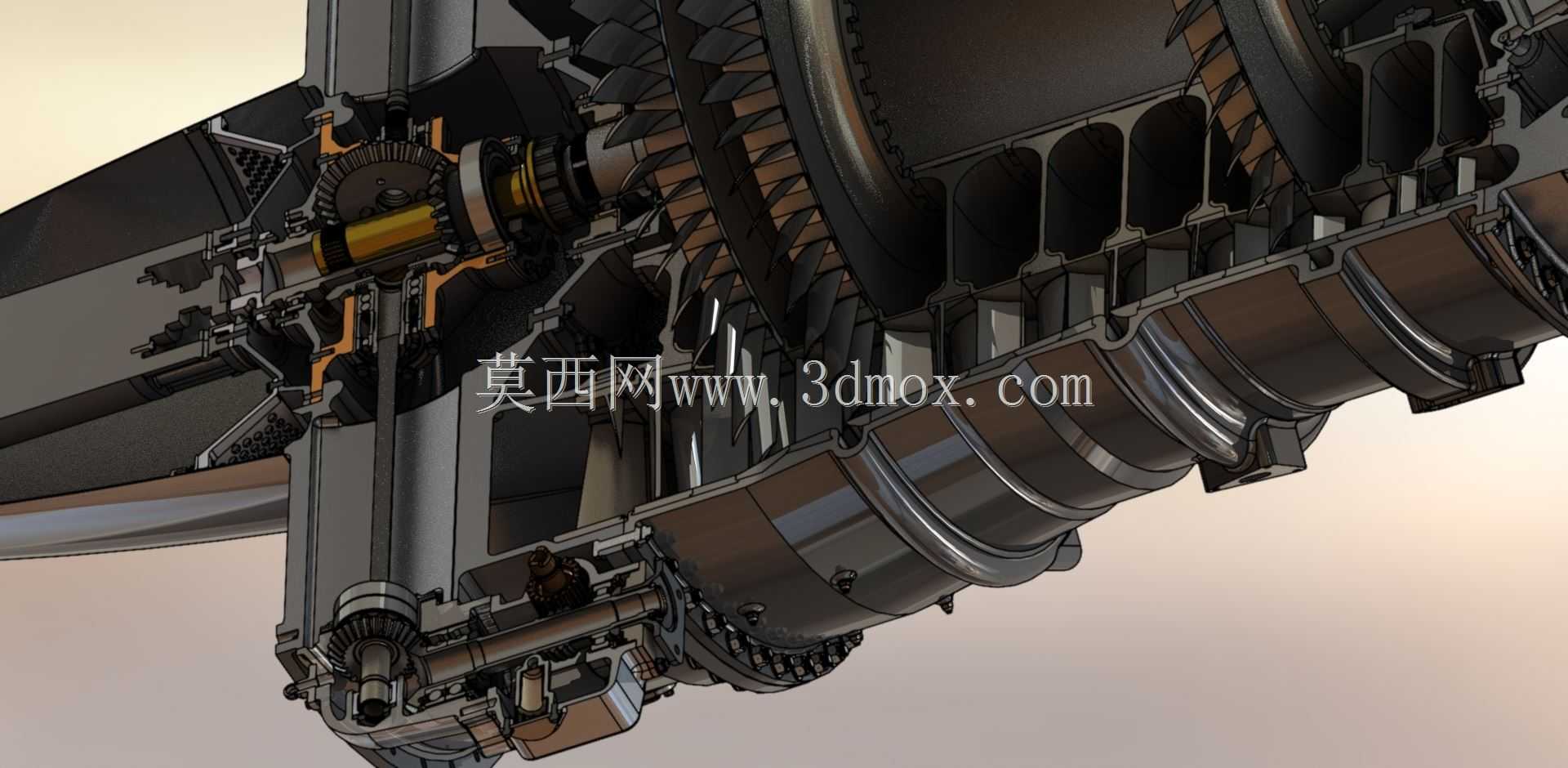

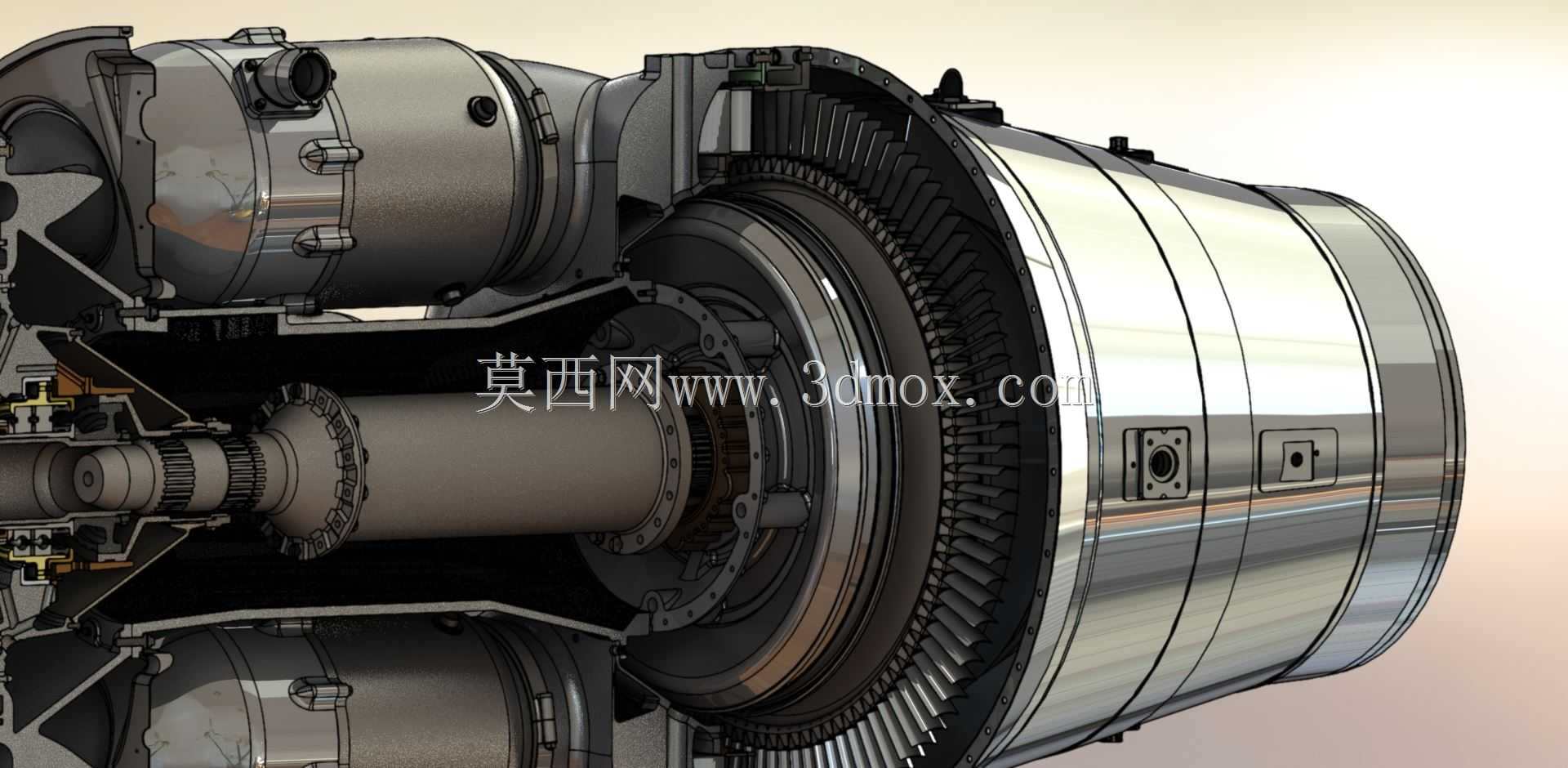

Orenda9/10喷气式航空发动机剖视结构

这款Orenda系列喷气式动力装置，主要应用于中小型固定翼通用航空飞行器、早期喷气式教练机以及部分特种航空试验平台，作为核心动力输出单元，负责为飞行器提供持续的推力输出，保障飞行器完成起飞、巡航、机动、降落全飞行流程的动力供给，同时也可作为航空动力教学、涡轮机械原理研究的具象化参考载体，帮助从业者直观理解喷气式动力的核心运行逻辑。从功能特性来看，该装置采用轴流式涡轮布局，完整呈现了进气道、多级压气机、环形燃烧室、涡轮级、尾喷管的核心流道结构，压气机段采用多排逐级收敛的叶片设计，可在进气过程中持续提升空气压力，为燃烧室提供充足的高压气源；燃烧室区域预留了燃油喷嘴与点火构件的安装位，可实现高压空气与燃油的充分混合燃烧，将化学能转化为高温高压燃气的内能；涡轮段与压气机通过同轴转子结构连接，高温燃气驱动涡轮转动的同时，为前端压气机提供持续运转的动力输入，剩余的燃气能量通过尾喷管加速排出，形成反作用推力。在设计思路上，该结构采用了单元体模块化的布局逻辑，将压气机转子、静子叶片、燃烧室机匣、涡轮盘、附件传动机构分别作为独立的装配单元，既便于生产阶段的零部件加工与公差匹配，也可在后续维护过程中实现故障单元的快速拆解更换，降低运维成本；机匣部分采用分段式对接结构，兼顾了结构强度与内部构件的安装可达性，转子部分的支撑结构设置了多道轴承安装位，可平衡高速转动过程中的径向与轴向载荷，降低运转过程中的振动幅度，提升动力装置的运行稳定性。从安装边界来看，该动力装置整体为长筒式轴对称布局，外部接口预留了燃油管路、润滑管路、附件传动齿轮箱、安装固定节的对应位置，可匹配对应机型的发动机舱安装尺寸，外部管路布局沿机匣轴向排布，避免与飞行器机身结构、机载设备产生安装干涉；当前呈现的装配状态已完成核心流道与转子结构的组装，剩余的外部管路敷设、附属传感构件、外部整流罩等部件可按照装配工艺要求逐步完成安装，完整还原实机的装配流程与结构逻辑，可用于航空发动机装配工艺的实操演示与结构原理讲解。
