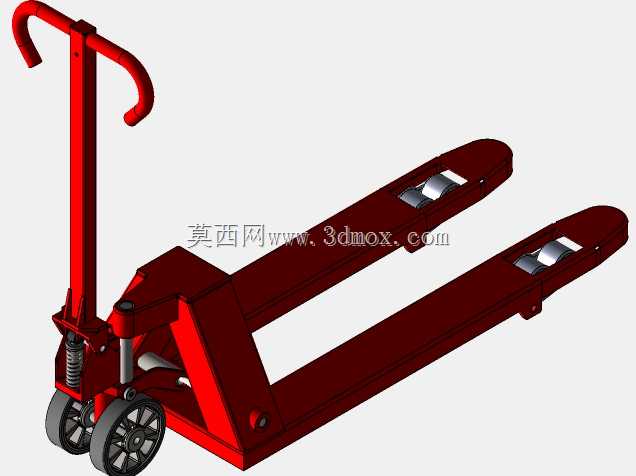

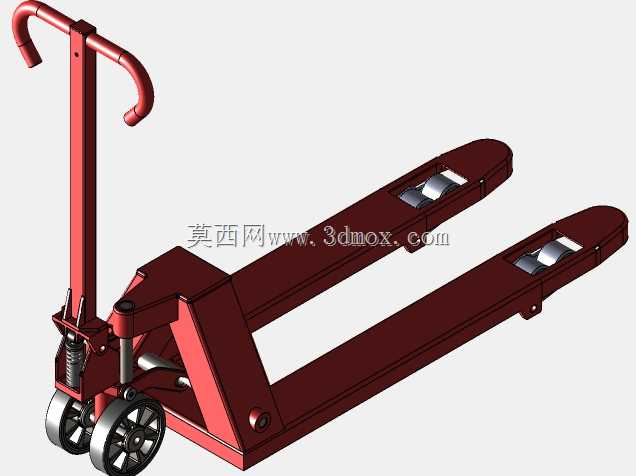

手动液压托盘搬运车结构设计

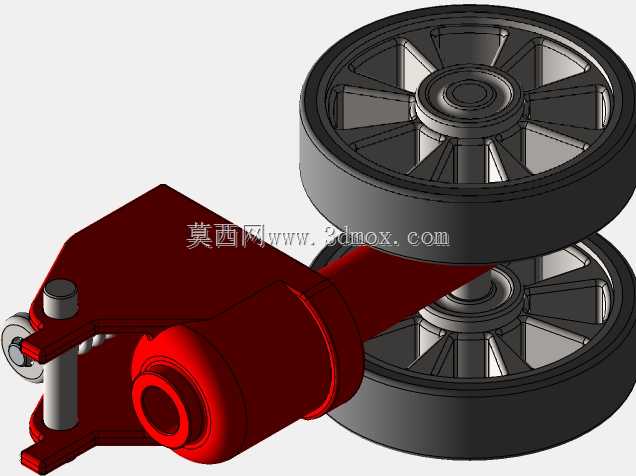

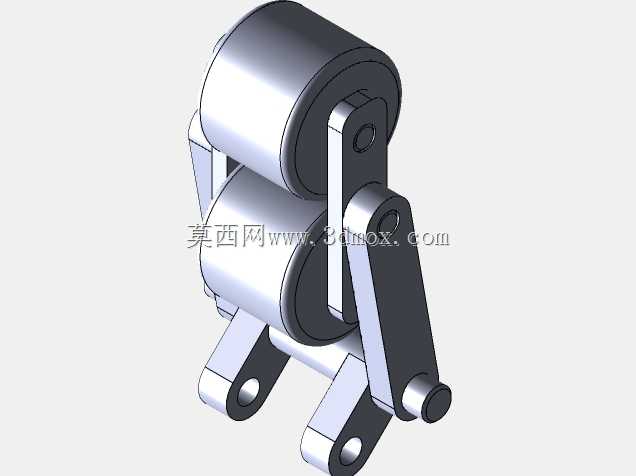

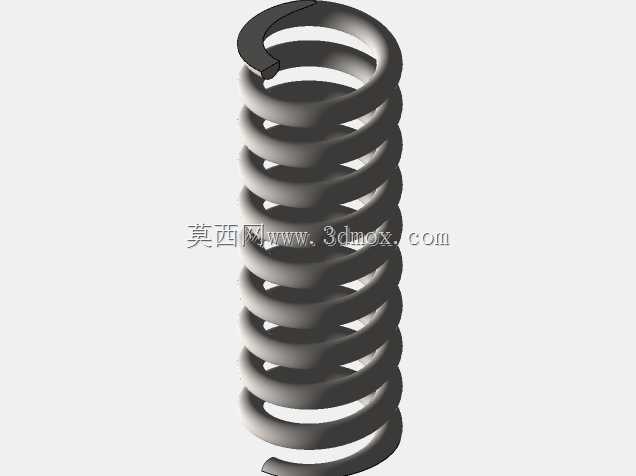

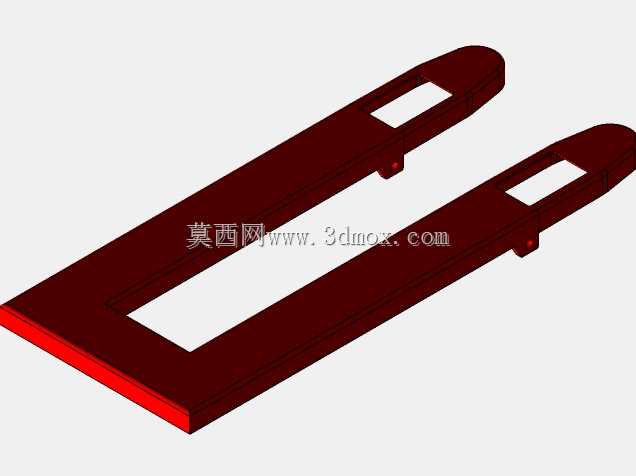

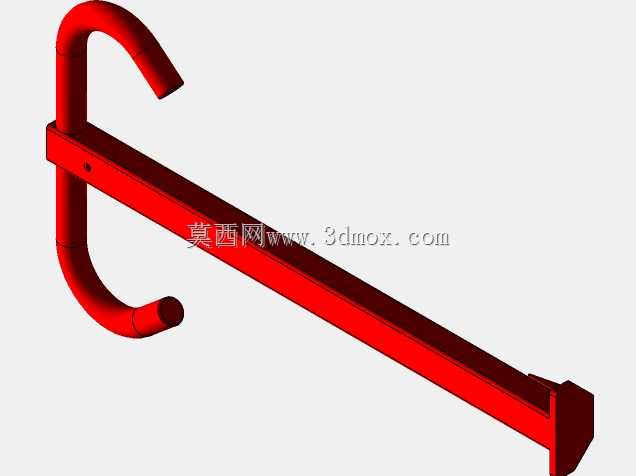

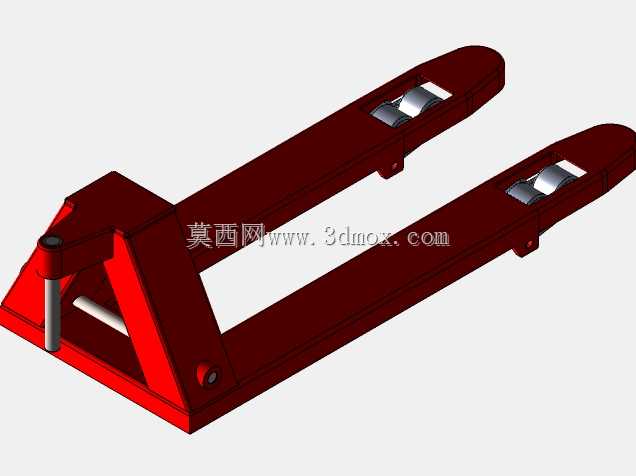

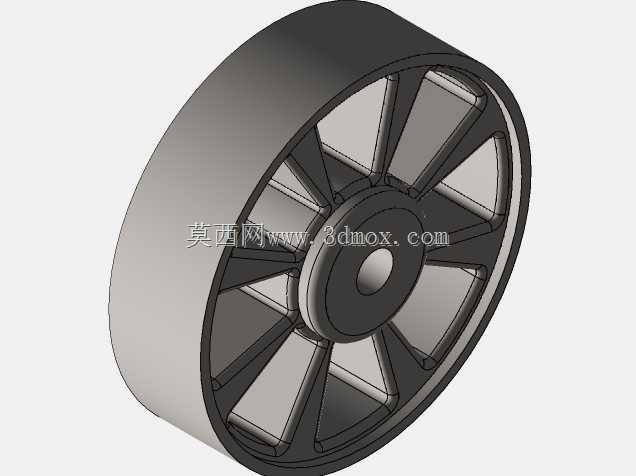

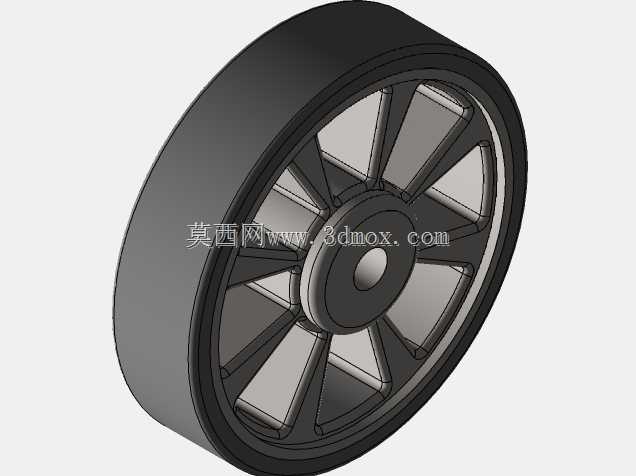

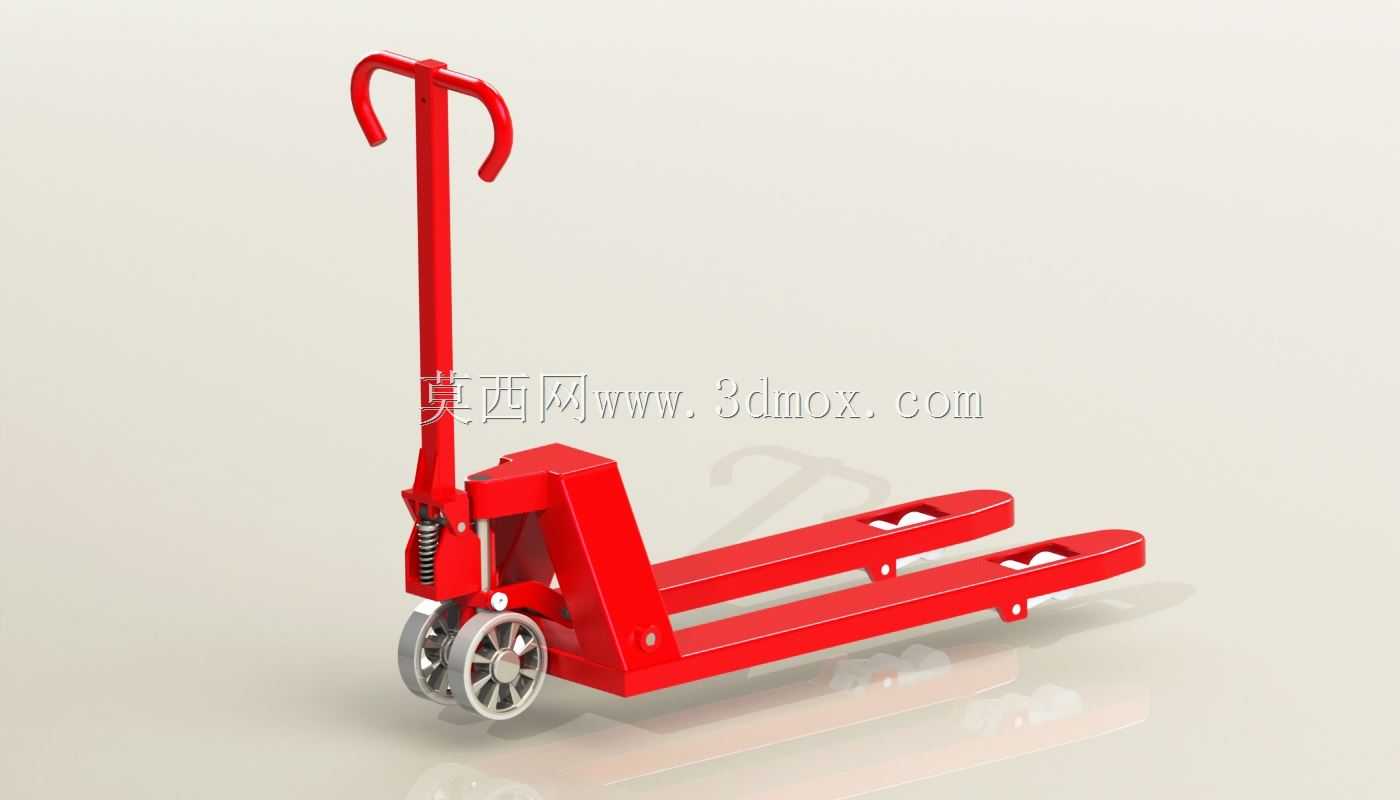

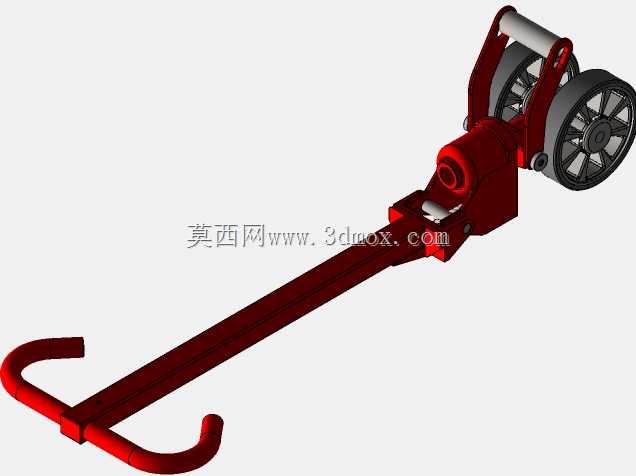

这款手动液压托盘搬运车是仓储物流场景中应用极为广泛的短途物料转运设备，主要服务于生产车间工序间物料周转、仓储库房托盘货物堆垛移位、商超后场货品补给、物流网点装卸货接驳等核心作业场景，能够适配绝大多数标准规格的川字底、田字底塑料托盘与木质托盘，无需额外外接动力源，单人即可完成整套操作流程，是中小吨位平面货物转运场景中性价比极高的作业工具。从实际用途来看，该设备主要承担1-3吨级托盘货物的水平短距离转运工作，相较于全电动搬运设备，它无需充电维护、整体自重更轻、转弯半径更小，能够在狭窄的货架通道、电梯轿厢、集装箱内部等受限空间内灵活作业，尤其适合作业频次中等、地面平整度较好的室内作业场景，可大幅降低人工搬运的劳动强度，将单次人力搬运的负重上限从几十公斤提升至吨级，有效提升平面物料转运的作业效率。在功能特性设计上，这款搬运车集成了液压起升、人力牵引、驻车承载三大核心功能，操作手柄采用符合人体工学的弯型设计，握持区域做了防滑适配，操作人员站立于设备后方，通过扳动手柄即可控制液压泵的起升与泄压，起升行程刚好满足托盘底部离开地面5-10厘米的转运需求，既避免起升过高带来的侧翻风险，也能保证托盘完全脱离地面无剐蹭；前轮采用小直径承重钢轮搭配耐磨轮缘，后轮为转向承载轮，配合手柄的转向结构可实现接近原地转向的灵活度，货叉前端做了渐薄的导向坡口设计，能够轻松插入托盘底部的进叉口，无需反复对位调整。从设计思路来看，整体结构采用了极简的框架式承载设计，核心承载部件为一体冲压成型的叉臂结构，液压单元集成在车身前部的承载舱内，将受力点集中在前后轮的支撑轴线上，避免多余结构带来的应力集中问题；车身整体无冗余外凸部件，所有传动、液压部件都做了内嵌式防护，既能够避免作业过程中磕碰货架或货物，也能减少车间粉尘、杂物对核心部件的侵蚀，延长设备的无故障使用周期；复位弹簧、泄压阀等易损耗部件都采用了快拆式安装结构，后期维护更换无需整体拆解车身，降低运维成本。在外形尺寸与安装边界上，这款搬运车的货叉外侧间距适配标准1200*1000规格托盘的进叉尺寸，货叉长度覆盖常规托盘的进深要求，整车总长度控制在1.5米左右，手柄直立状态下的总高度符合成年人站立操作的舒适高度，手柄下压至最低位置时的高度满足低矮通道的通行要求，整车作业时的最小转弯半径可适配1.8米宽度的通道，放置时的占地面积不足2平方米，无需专用的停放区域，作业间隙可随意停靠在车间边角不占用生产通道空间；承载轮的安装位置与货叉底部的间隙经过精准核算，在额定载重状态下货叉的形变量控制在安全范围内，不会出现叉臂蹭地、轮轴卡滞的问题，液压单元的安装基座与车身主体采用焊接加螺栓紧固的双重固定方式，能够承受反复起升带来的交变载荷，避免长期使用后出现结构松动的问题。
