工业用小型风冷冷却装置结构设计

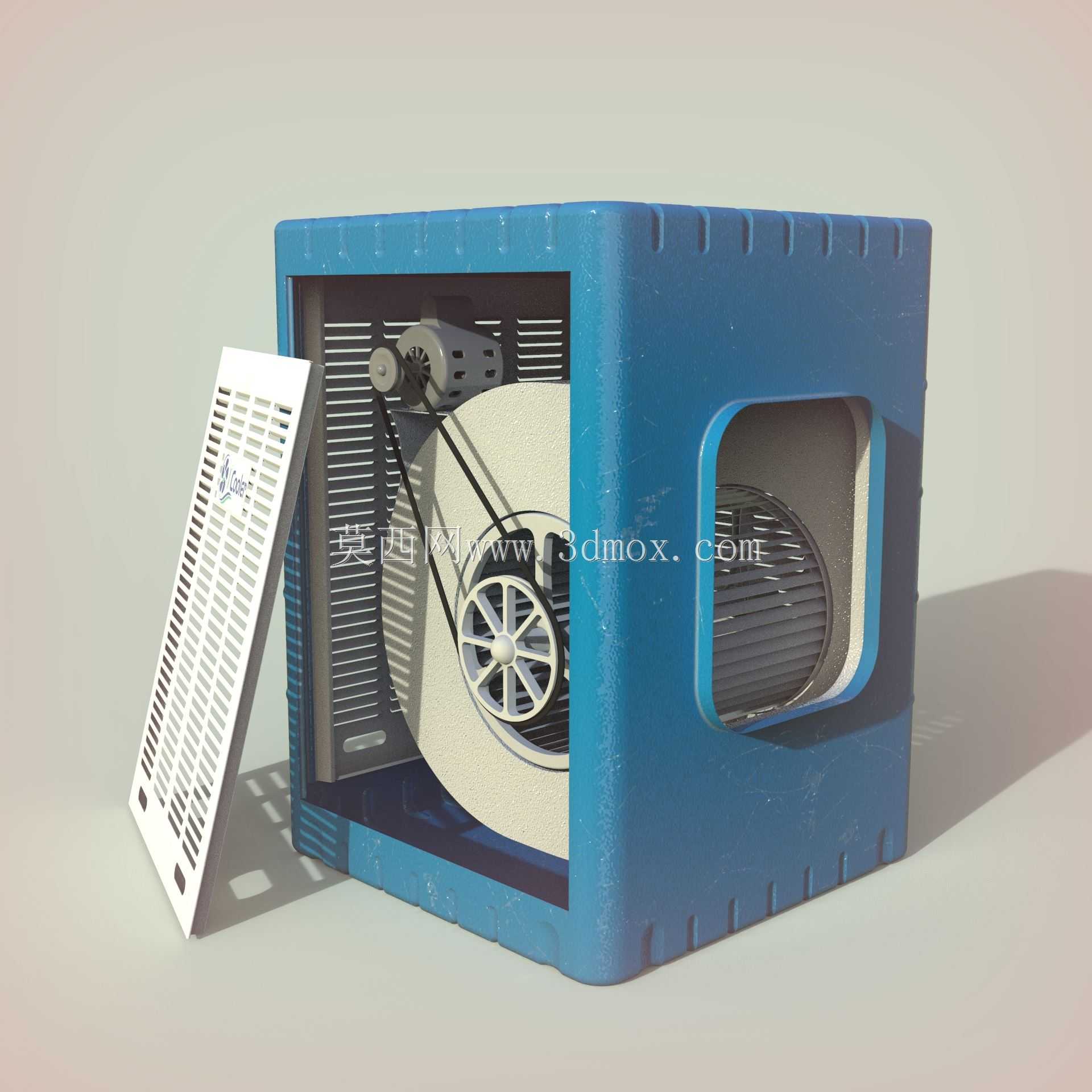

这款风冷式冷却装置主要面向小型工业设备配套、商用空间辅助温控、小型工艺环节散热等场景使用，可独立完成局部空间的空气热交换作业，为需要恒定温度环境的生产环节、设备运行单元提供稳定的冷却送风支持，也可作为小型工业机柜、移动式作业站的配套温控组件，适配多类需要主动散热的工业应用场景。设备核心功能是通过内置的离心风轮完成空气导流，配合带通风格栅的外壳结构实现冷热空气的循环交换，侧面开设的方形观察窗可直观查看内部风机与传动组件的运行状态，可拆卸的格栅面板采用密集条形开孔设计，既能够阻挡大体积杂物进入设备内部损伤风轮与传动部件，又能保证进风面积满足散热风量要求，日常维护时可快速拆下面板清理积尘，无需拆解整机外壳即可完成滤网与进风通道的清洁作业。整体结构采用钣金一体化成型设计，外壳做了圆角包边处理，既提升了结构强度避免磕碰变形，也能消除安装使用过程中的锐边安全隐患，内部传动结构采用皮带传动布局，将动力单元与风轮分区域布置，减少动力运行产生的振动直接传递到风轮上，降低运行过程中的共振噪音，同时皮带传动的结构具备一定的过载缓冲能力，当进风受阻导致风轮负载突增时，可通过皮带打滑保护动力组件不受损坏。设备整体为方正立方体结构，安装边界规整，可直接落地放置也可通过侧边固定孔位挂载于墙面或设备侧壁，安装时仅需预留后侧出风区域的通风空间，以及前方面板拆卸的操作空间即可，无需额外搭建复杂的安装支架，适配多种安装场景的空间限制。内部风道采用蜗壳式导流设计，可将风轮产生的离心气流有序导向出风格栅，减少风道内的乱流损耗，提升送风效率，外壳表面做了耐磨防护处理，可适应车间多尘、轻度潮湿的使用环境，长期使用也不易出现表层锈蚀脱落的问题。
