多轴同步钻孔加工动力头结构

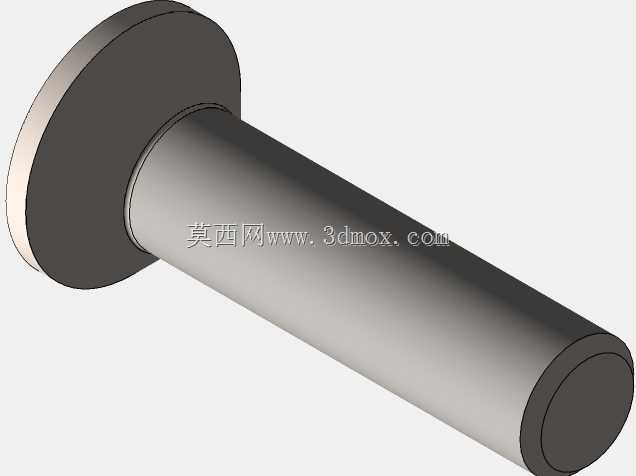

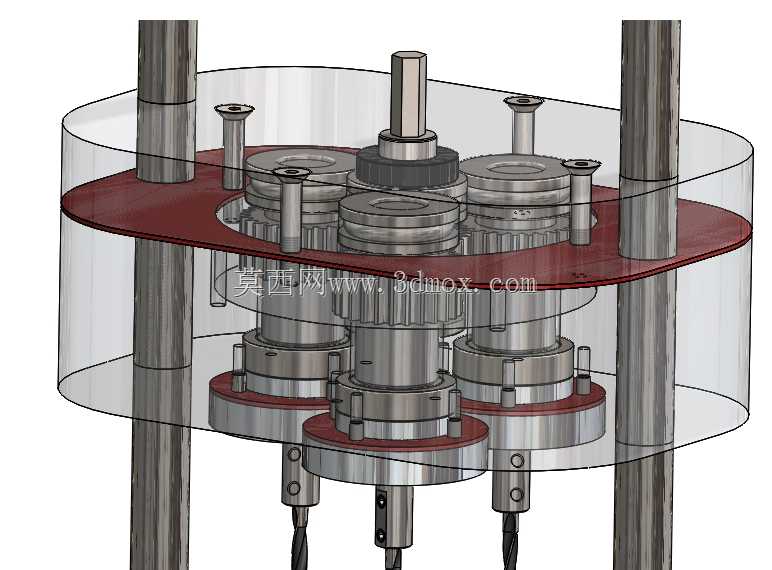

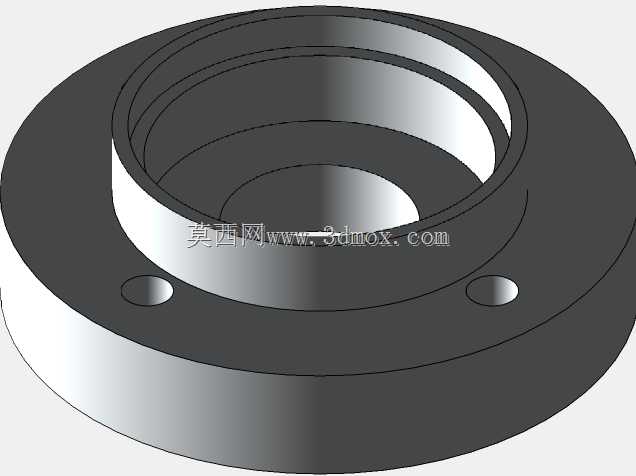

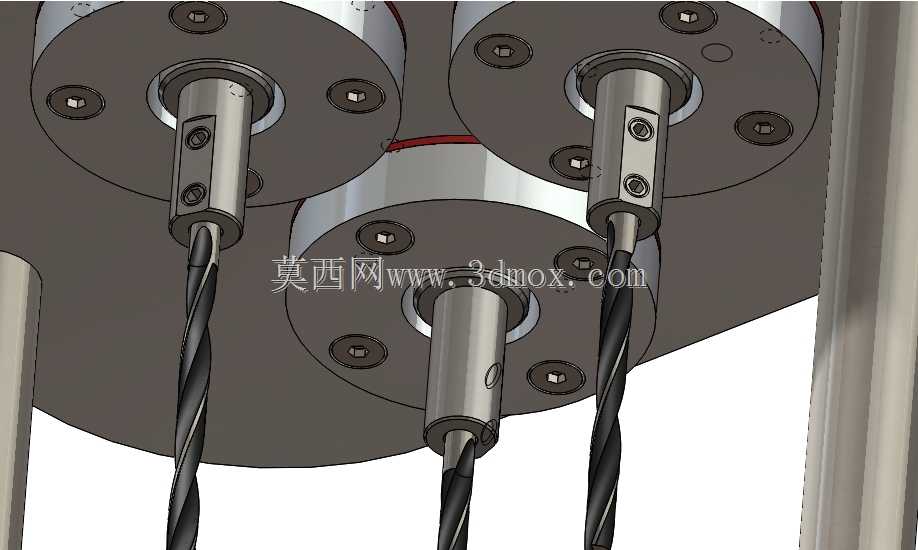

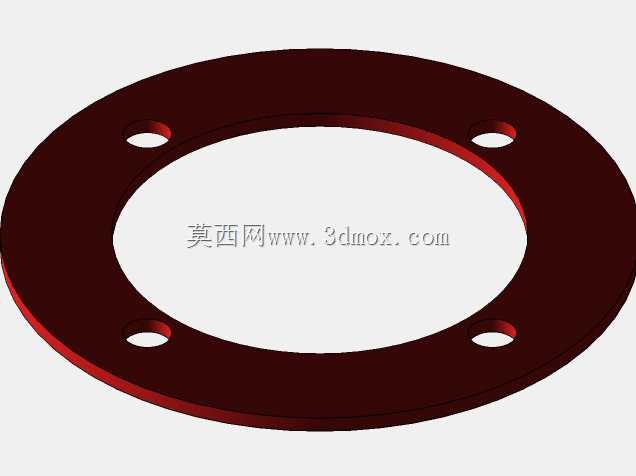

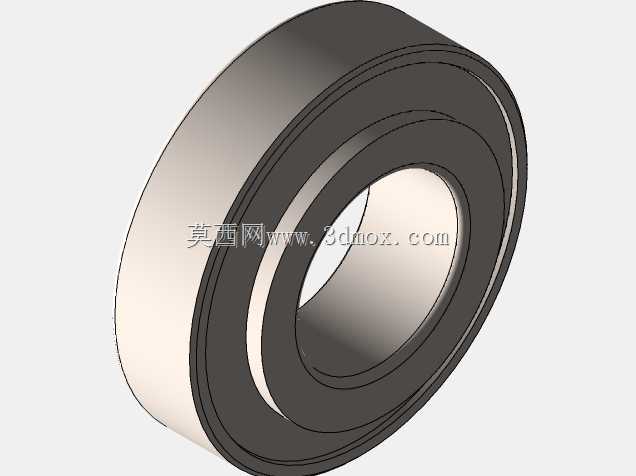

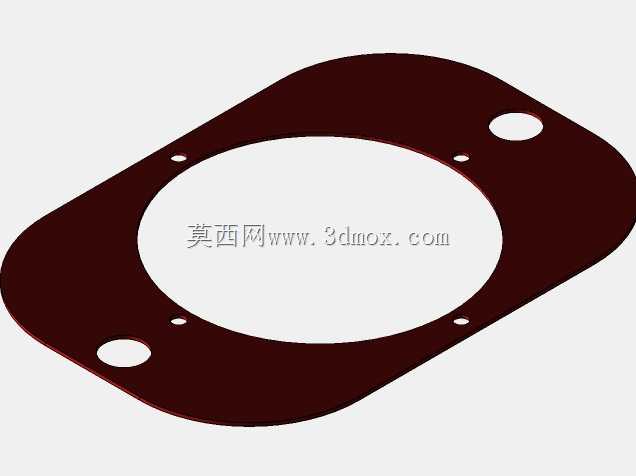

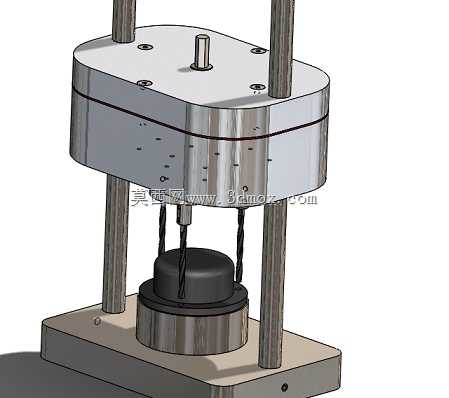

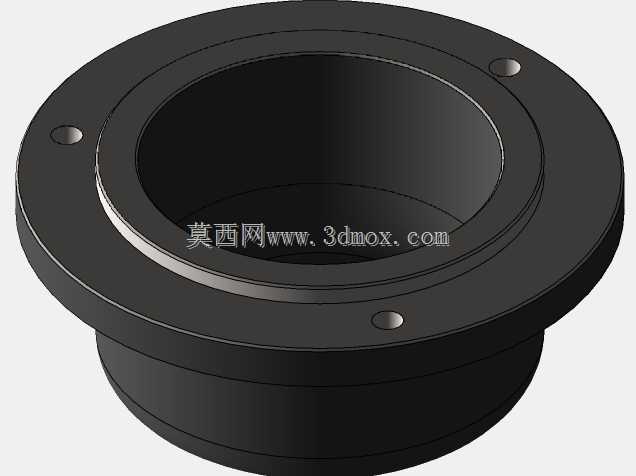

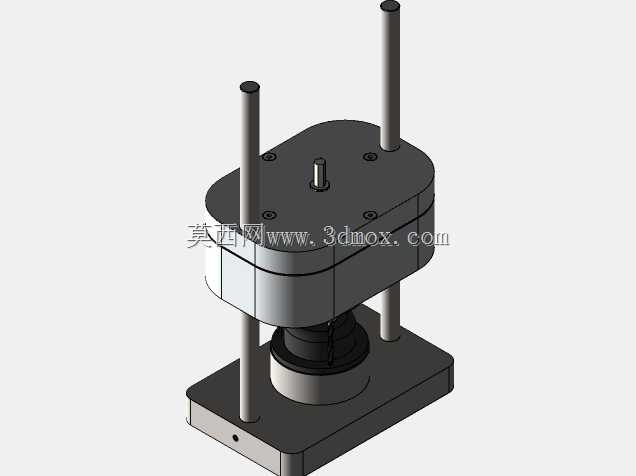

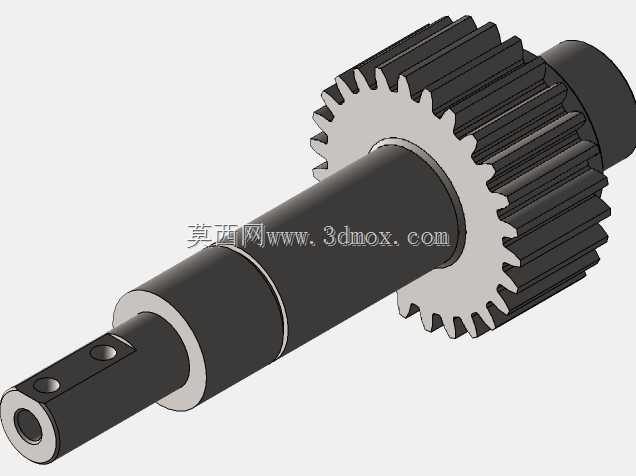

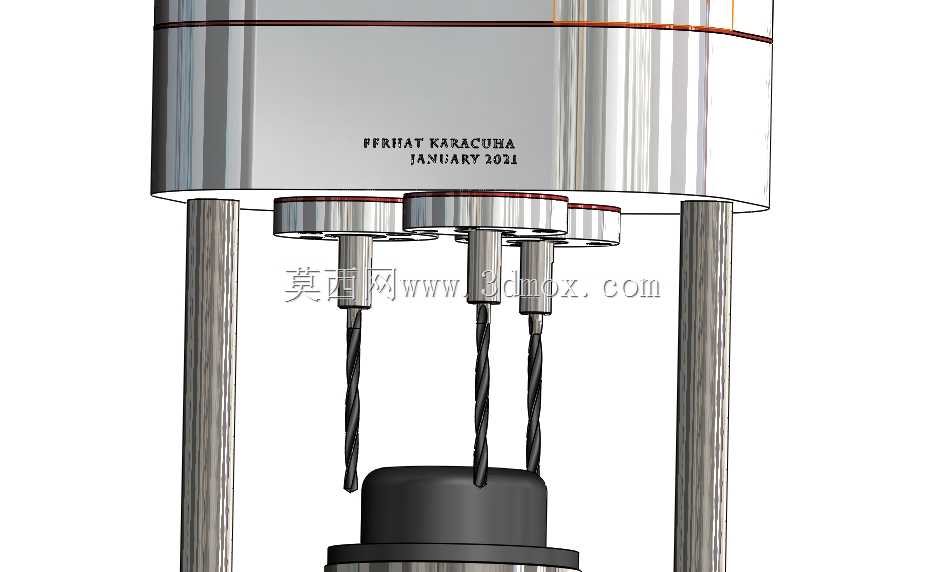

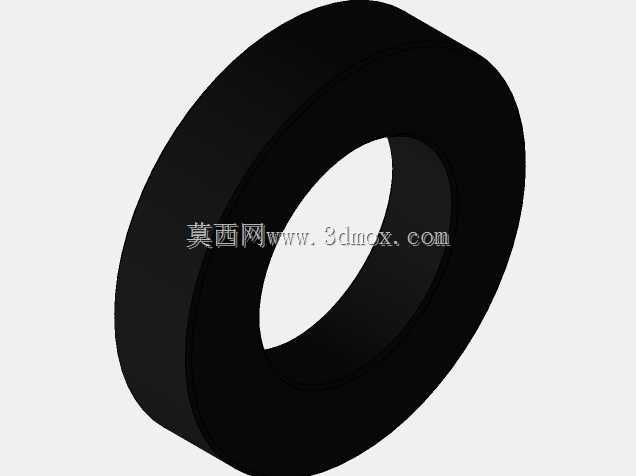

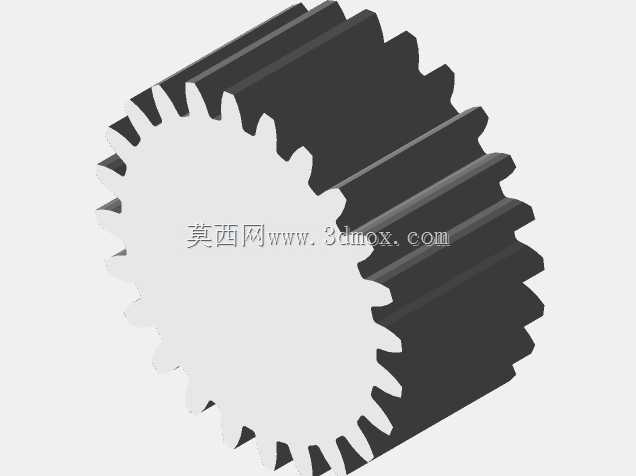

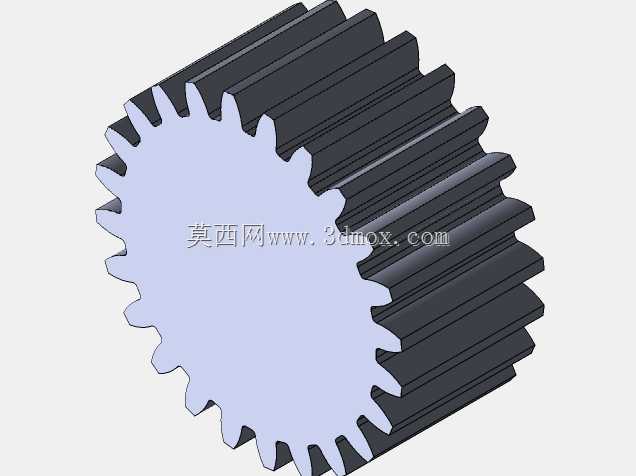

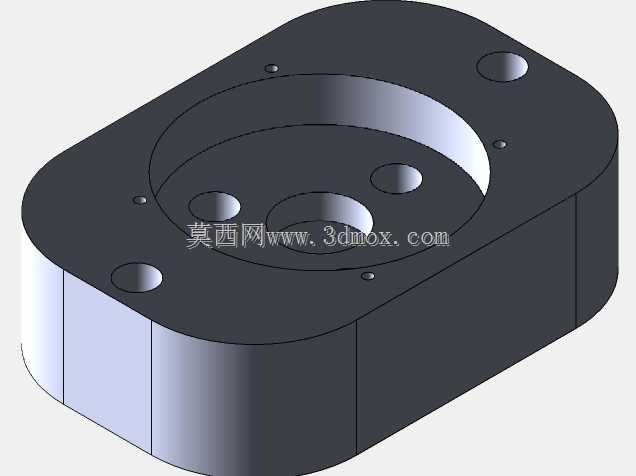

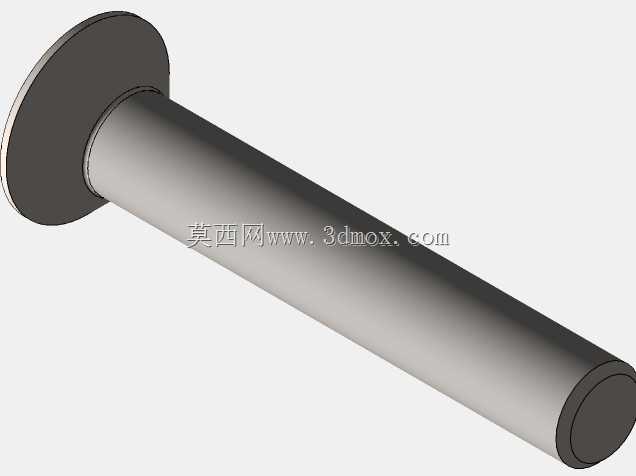

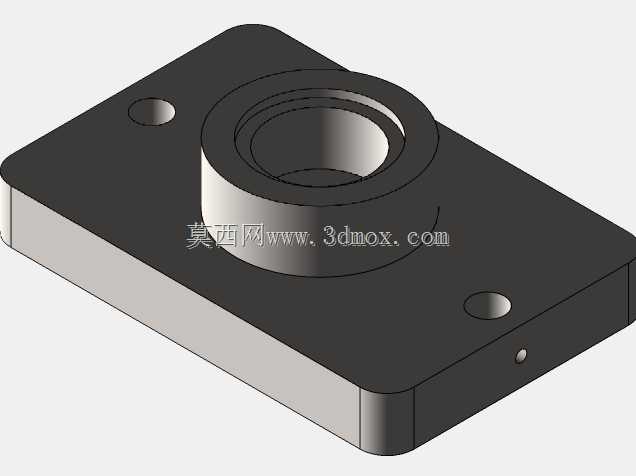

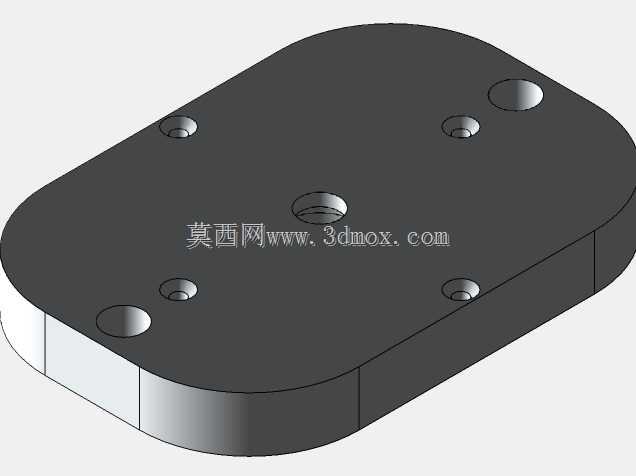

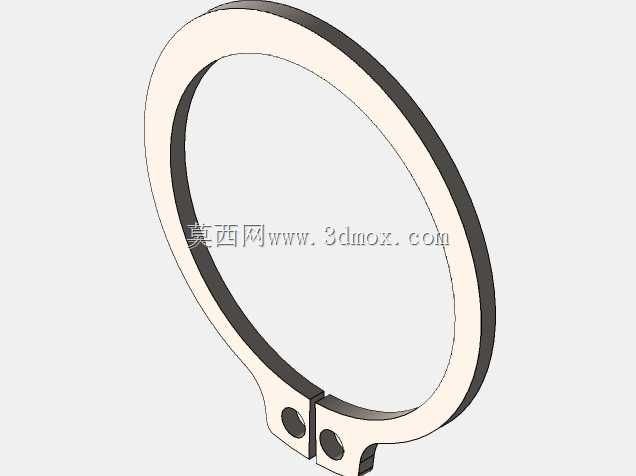

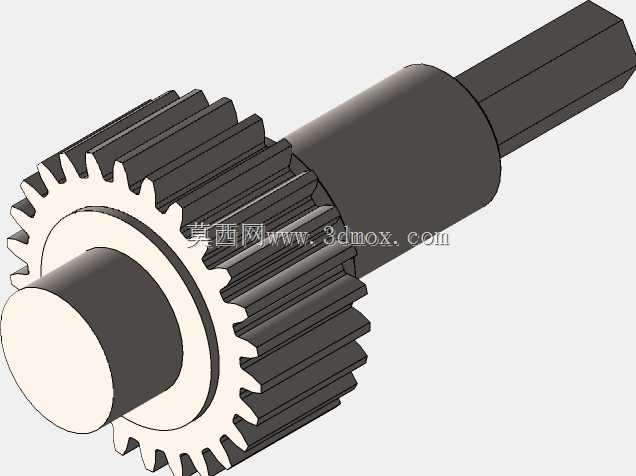

在批量机械零件的孔加工场景中，单轴钻床逐孔加工的模式往往存在效率低下、孔位一致性差的痛点，多钻头附件正是为解决这类加工需求设计的配套功能部件，可直接加装在普通立式钻床、摇臂钻床或是专用钻孔工位上，将单轴输出的动力拆分传递至多根钻轴，实现一次进给完成多个同规格或排布规律孔位的同步加工，广泛应用于五金件加工、汽配零件钻孔、钢结构连接板加工、家具五金件预制孔加工等场景，能大幅缩减重复定位、单孔进给的辅助工时，同时保障多孔之间的位置精度，避免多次装夹找正带来的累积误差。该附件的核心设计围绕动力分流与钻轴稳定支撑展开，输入端对接设备主轴的旋转动力，通过内部齿轮传动体系将动力均匀分配至各输出钻轴，每根钻轴都配置了独立的轴承支撑结构，从图中可见钻轴与安装法兰之间设置了双轴承限位结构，可承受钻孔过程中产生的径向切削力与轴向进给力，避免钻轴高速旋转时出现摆振，保障钻孔的圆度与孔壁光洁度。钻轴下端采用标准的钻夹头连接结构，可适配不同直径的麻花钻、扩孔钻、铰刀等孔加工刀具，用户可根据实际加工的孔位排布调整各输出轴的安装位置，适配不同孔距、不同排布形式的多孔加工需求。安装边界上，该附件的上端法兰设置了均匀排布的紧固螺钉孔，可直接与钻床的主轴套筒端面或是动力输出滑台端面锁紧固定，整体外形为紧凑的圆盘式结构，不会占用过多的主轴下方作业空间，输出轴的伸出长度经过优化设计，既保证刀具装夹后有足够的进给行程，也避免轴伸过长导致刚性不足。设计过程中充分考虑了加工工况的负载特性，各传动齿轮采用润滑脂封闭润滑，无需频繁维护，壳体采用高强度钢材加工而成，可承受连续钻孔作业的振动与冲击，各钻轴的同轴度、轴间平行度都经过精度校准，确保多轴同步加工时各钻头的进给量一致，不会出现单轴过载或是孔深不均的问题。针对不同的加工场景，该附件可灵活调整输出轴的数量与排布，无论是直线排布的等距孔、圆周排布的法兰孔，还是不规则排布的零件安装孔，都可通过调整轴位适配，无需定制专用机床，仅需在原有钻孔设备上加装该附件即可实现多孔加工能力升级，大幅降低中小批量多孔零件的加工设备投入成本。
