大批量生产用面罩注塑模具结构设计

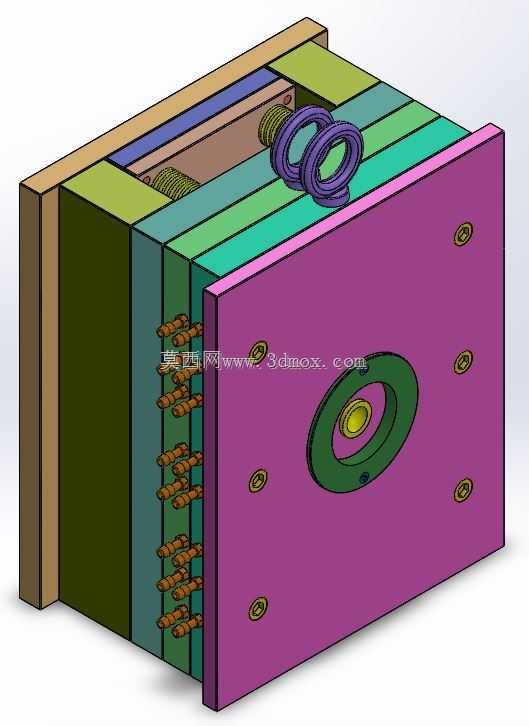

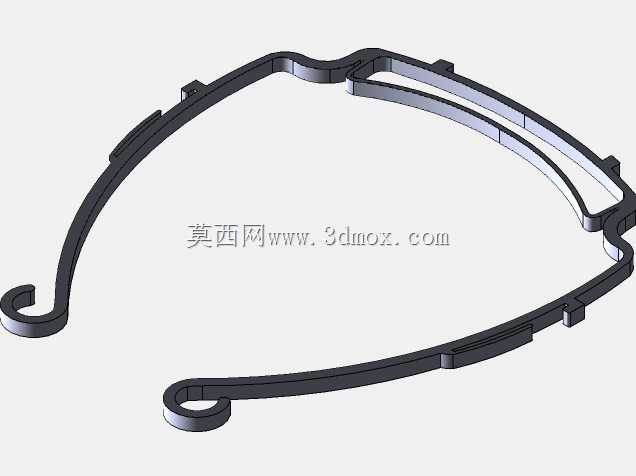

这款面罩注塑模具主要面向民用防护面罩的规模化量产场景，适配日用防护、工业防尘面罩类塑件的注塑加工需求，可直接搭载于常规卧式注塑机完成连续化生产作业，能够满足单批次数十万级的塑件交付产能要求，适配主流通用注塑设备的装夹规格，无需对设备进行额外改造即可投入生产使用。模具采用标准模架叠层结构设计，从面板到动模底板依次排布定位圈、浇口套、定模板、型腔镶件、型芯镶件、动模板、顶出机构、支撑柱与复位杆组件，整体结构紧凑规整，各层模板之间通过精密导柱导套实现合模定位，合模过程中可保证型腔与型芯的同轴度误差控制在注塑成型允许的公差范围内，避免出现塑件飞边、壁厚不均的成型缺陷。浇注系统采用适配环形塑件的平衡式流道设计，熔融塑料从浇口套进入后可均匀填充至三个独立型腔，保证每个模腔的进料速度、压力保持一致，让同批次成型的面罩塑件尺寸精度、外观质量统一，减少后续分拣筛选的工序成本。冷却系统采用多回路随形水路设计，水路沿着型腔与型芯的轮廓排布，可在注塑保压完成后快速带走模腔内的热量，缩短塑件冷却定型时间，有效提升整体注塑周期的生产效率，同时均匀的冷却可避免塑件出现翘曲、内应力集中的问题，提升成型塑件的结构强度与尺寸稳定性。顶出机构采用多顶杆均匀排布设计，顶出力可均匀作用在塑件的边缘非外观面位置，顶出过程平稳顺畅，不会在塑件外观面留下顶出痕迹，保证面罩塑件的外观质量符合装配要求；复位杆配合弹簧实现开模合模过程中顶出板的自动复位，合模前即可完成顶出机构的归位，避免合模过程中出现零部件碰撞损坏的问题。模具的安装边界完全适配常规吨位注塑机的拉杆间距、定位圈尺寸与顶出孔位置，吊装、装夹过程可直接使用标准压板完成固定，模具的整体厚度符合对应注塑机的最大最小模厚要求，无需额外加装垫板即可完成安装调试，投入量产的准备周期短，可快速对接生产线实现产能爬坡。整套模具的结构设计充分考虑大批量连续生产的耐用性需求，易磨损的镶件、导套部件均采用快换结构设计，长期生产出现磨损后可快速更换备件，减少停机维护的时间成本，适配长期不间断的规模化生产作业场景。
