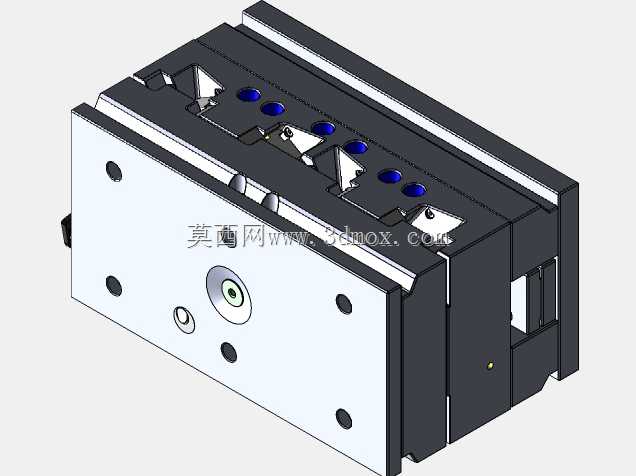

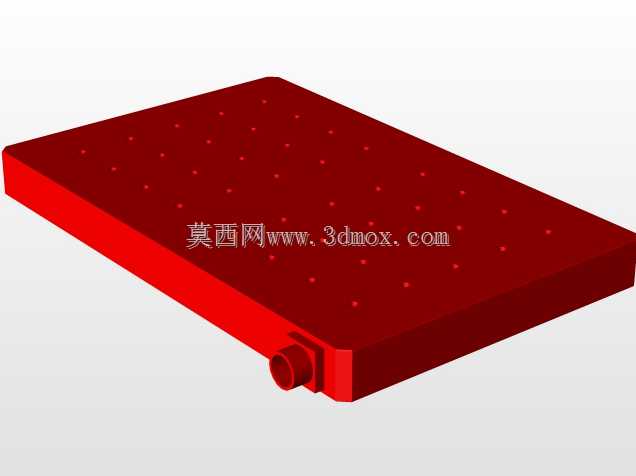

多腔侧抽芯金属注射成型模具结构

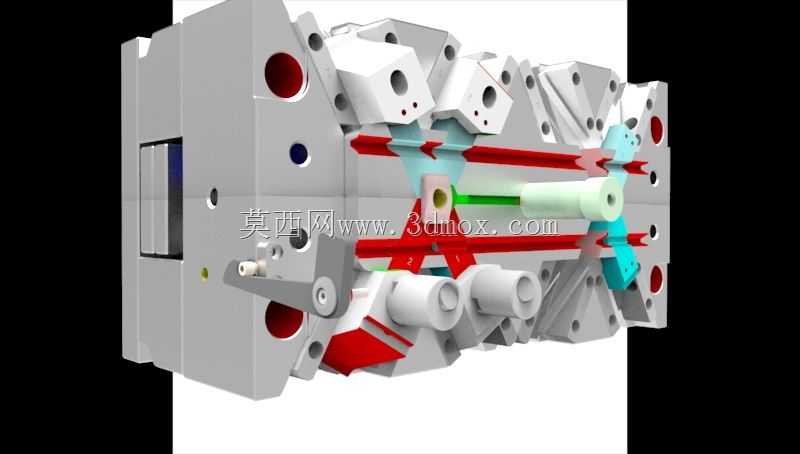

这套模具结构面向金属粉末注射成型的批量生产场景，主要适配小型精密金属结构件的成型作业，常见于消费电子五金配件、小型医疗器械金属零件、汽车精密小五金件的生产环节，能够在连续注塑作业中完成金属喂料的填充、保压、冷却与脱模全流程，替代传统机加工或粉末冶金的部分低效工序，实现复杂形状金属零件的近净成型，大幅减少后续二次加工的工作量。从实际用途来看，该模具针对带侧向凹凸结构、多向孔位的金属零件设计，解决了普通直开式模具无法成型侧凹特征的痛点，生产过程中合模后可精准形成封闭的多型腔腔体，将混有粘结剂的金属粉末喂料通过浇注系统注入各型腔，待冷却固化后，先通过侧向抽芯机构抽出侧方向的成型镶件，再由主分型面开模，最终通过顶出机构将成型后的零件胚体脱出，后续经过脱脂烧结即可得到高密度的金属成品零件。在功能特性上，该模具采用了对称式多型腔布局，能够一次注射成型多个相同零件，有效提升单批次生产效率；内部设置了平衡式浇注流道，确保金属喂料能够均匀填充到每一个型腔，避免出现缺料、飞边、密度不均等成型缺陷；侧向抽芯机构采用斜导柱驱动的滑块结构，抽芯动作平稳可靠，抽芯行程经过精准核算，既保证侧凹特征完全脱出，又不会因为行程过大造成模具结构冗余；冷却回路采用多层环绕式布局，分别在定模、动模以及侧滑块内部设置冷却通道，能够快速带走成型过程中的热量，缩短成型周期，同时保证各区域冷却均匀，减少零件胚体的变形翘曲风险。设计思路上，整体模架采用标准模架为基础进行定制化加工，降低了模具的制造成本与后期维护难度；分型面的选择贴合零件的最大轮廓线，避免出现飞边难以清理的问题，同时有利于排气与零件脱模；所有成型镶件采用模块化拆分设计，当局部出现磨损或者需要更换成型零件规格时，仅需更换对应镶件即可，无需整体报废模架，大幅降低了生产维护成本；导向定位系统采用精密导柱导套配合锥面定位结构，合模时能够保证动定模的同轴度，避免长期生产过程中出现错位飞边的问题。在外形尺寸与安装边界上，该模具整体尺寸适配常用的卧式注塑机安装规格，模架的长宽尺寸符合对应吨位注塑机的拉杆间距要求，模具厚度在注塑机的最大最小模厚范围内，顶出孔位置与注塑机的顶杆位置完全匹配，浇注口的位置适配注塑机的喷嘴中心高度，无需额外改装即可直接安装到对应规格的注塑机上投入生产；模具的侧抽芯滑块在开模行程内不会与注塑机的安全门、拉杆等部件发生干涉，整体开合模动作的行程经过模拟验证，所有运动部件的运动轨迹都在安全边界内，不会出现碰撞卡滞的问题。
