精密斜顶式塑料注射成型模具结构

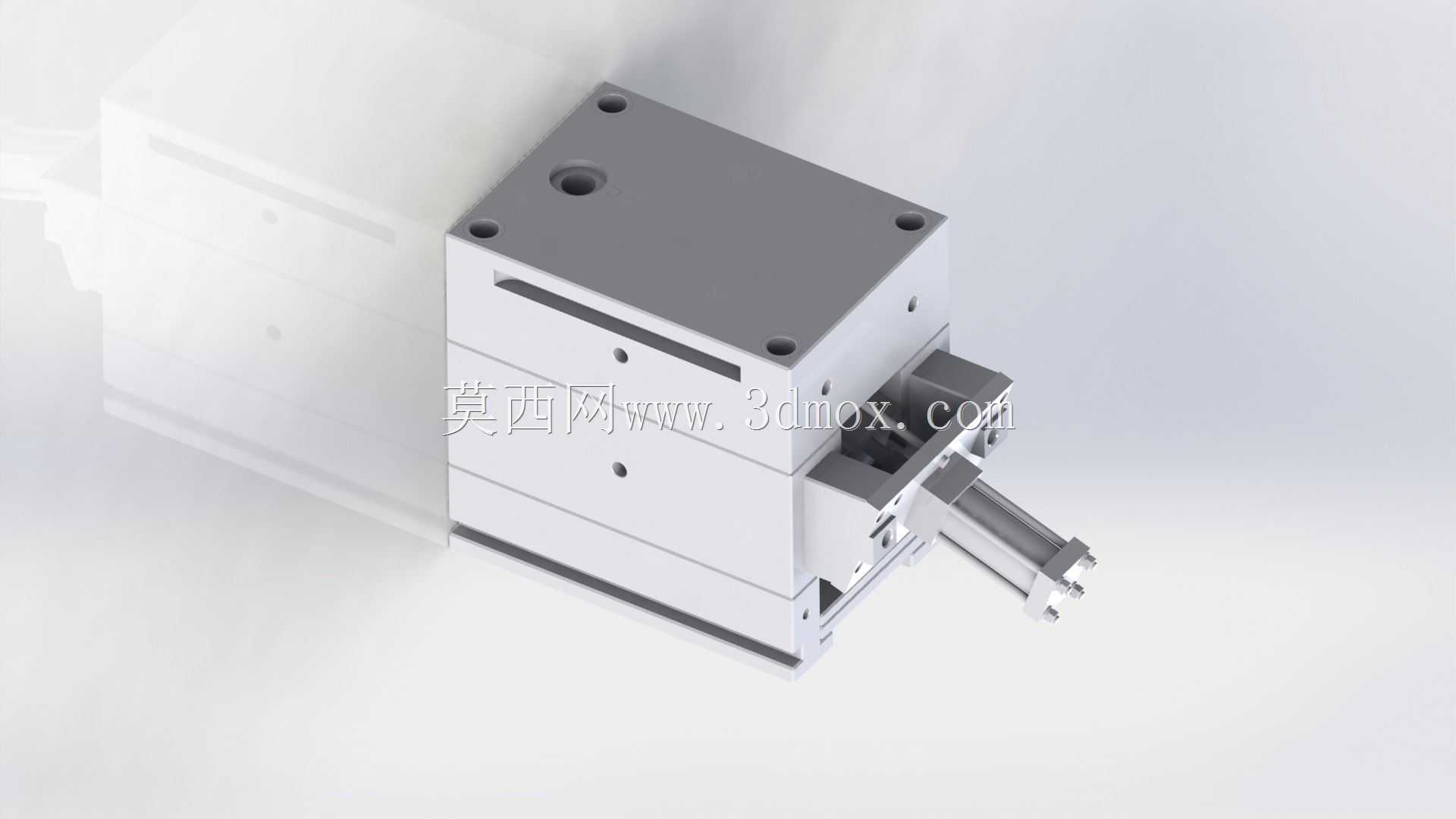

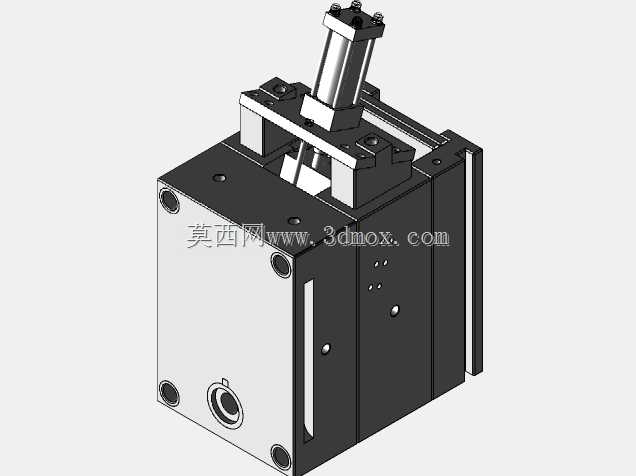

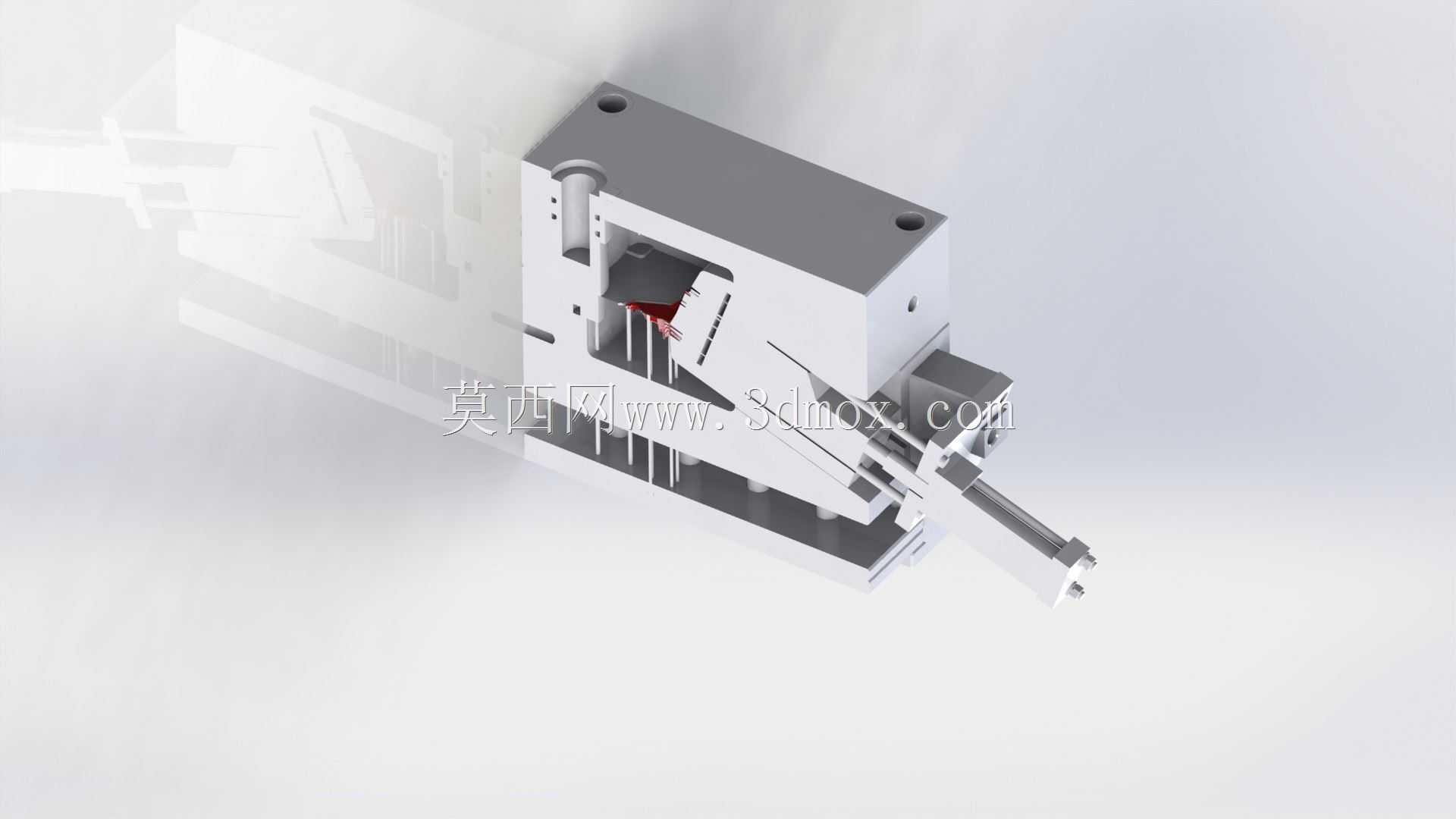

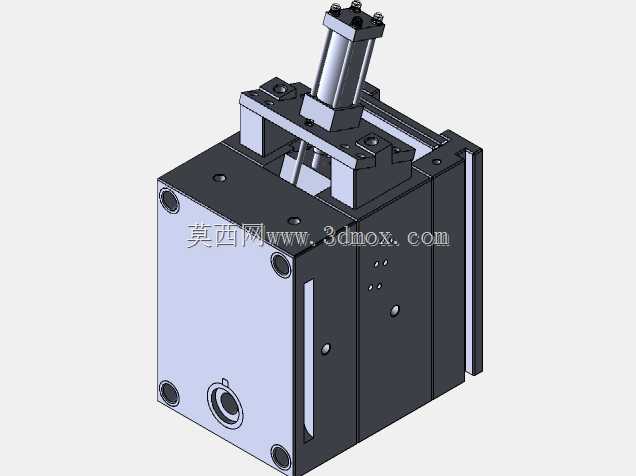

这套塑料注射成型结构，主要面向中小型精密塑胶件的批量注塑生产场景，常见于消费电子外壳、小型家电结构件、工业接插件等塑胶制品的成型加工环节，是注塑生产环节里直接决定塑胶件成型精度、生产良率与生产效率的核心工装载体。整套结构采用模架集成化设计思路，将浇注系统、成型型腔、侧向抽芯机构、顶出脱模机构、冷却温控回路全部整合在标准模架边界内，整体安装尺寸适配市面上多数100-160吨规格的卧式注塑机，安装孔位、定位环尺寸、浇口套匹配度都经过适配校核，无需额外改装即可直接上机装夹使用。在功能设计上，这套结构针对带内侧倒扣、侧凹特征的塑胶件做了专门的斜顶抽芯结构优化，斜顶组件采用耐磨导向镶件做滑动支撑，在开模顶出的过程中同步完成内侧倒扣的侧向抽芯动作，省去了额外的侧抽芯驱动部件，既压缩了模具整体的外形尺寸，也降低了模具的制造成本与后期维护难度。成型型腔部分采用镶拼式结构设计，易磨损的浇口位置、成型尖角位置都单独做了可更换镶件，生产过程中出现局部磨损、飞边缺陷时无需更换整块模板，仅需更换对应镶件即可快速恢复生产精度，大幅缩短设备停机维护的时间。冷却回路采用随形布局设计，在型腔、型芯内部都布置了多组循环冷却水道，能够在注塑保压完成后快速带走型腔内的热量，让塑胶件均匀冷却定型，有效避免塑胶件出现缩痕、翘曲、内应力集中等成型缺陷，稳定缩短单模成型周期。顶出机构采用多顶针均衡布局，顶出力均匀分布在塑胶件的加强筋、侧壁等受力位置，顶出过程中不会让塑胶件出现顶白、顶穿、变形等问题，适配ABS、PP、PC等多种常用热塑性塑胶材料的成型工艺要求。整套结构的滑动配合面都做了精度公差匹配，合模时的定位精度能够控制在0.02mm以内，可稳定保障成型塑胶件的尺寸公差满足精密装配要求，适配连续大批量的注塑生产工况。
