带矿石分拣功能的水平皮带输送设备

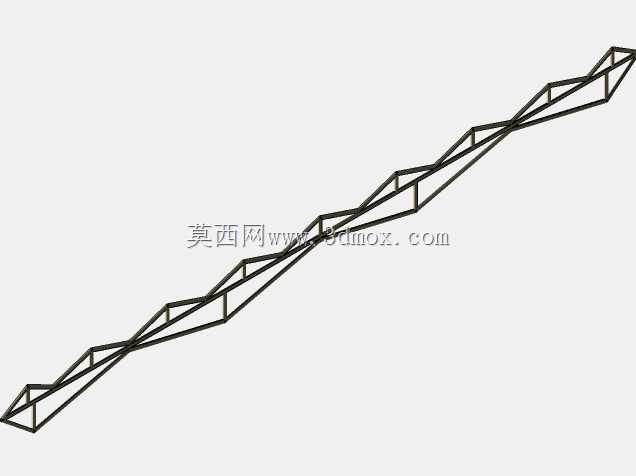

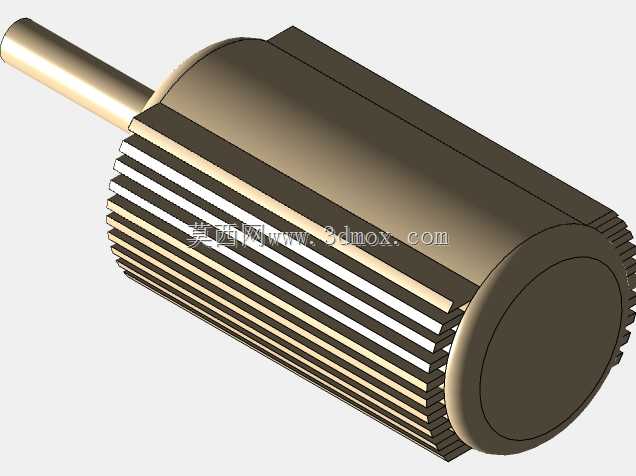

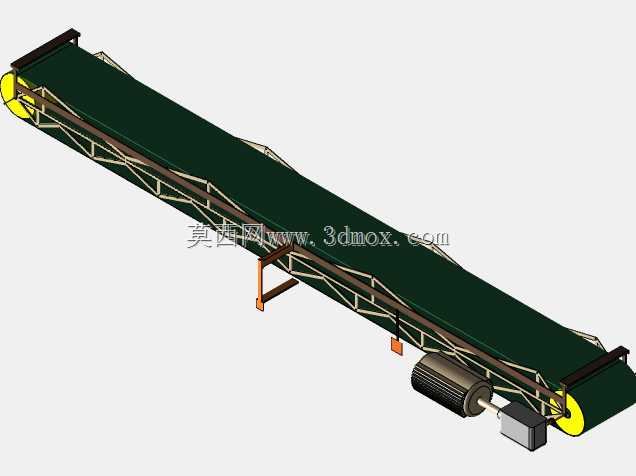

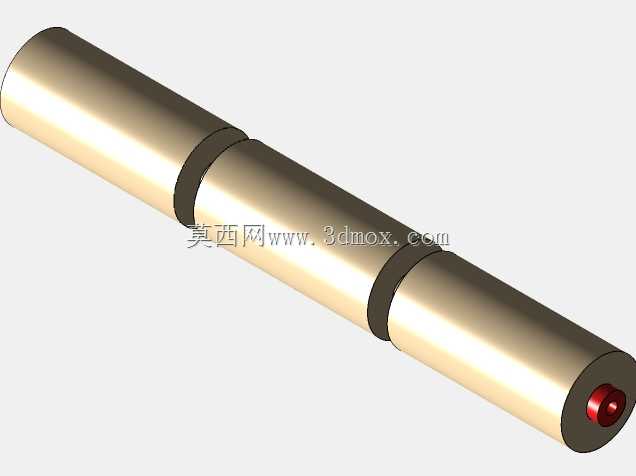

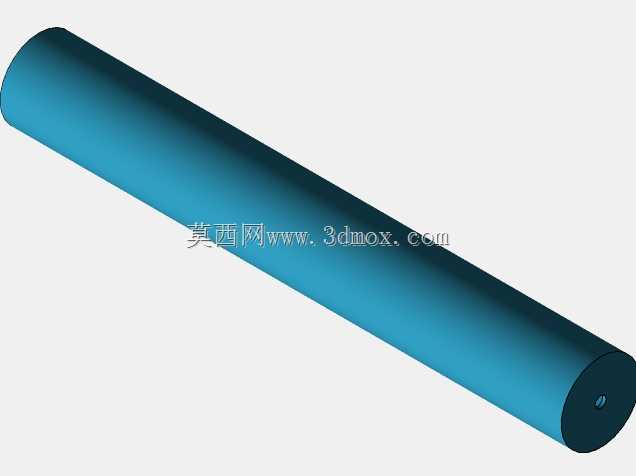

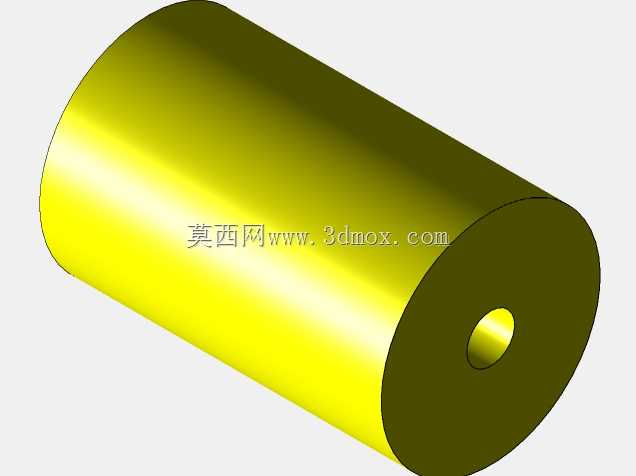

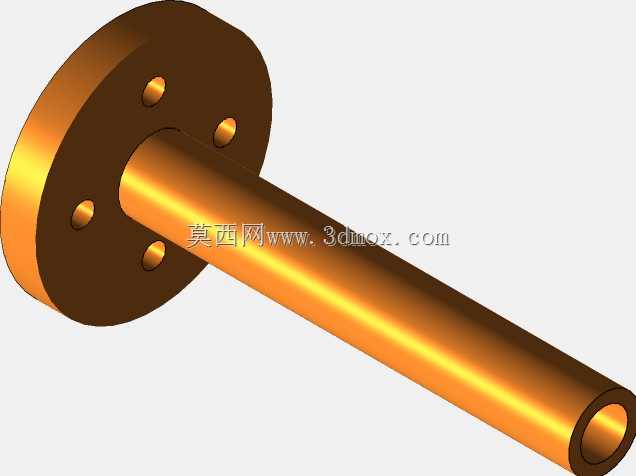

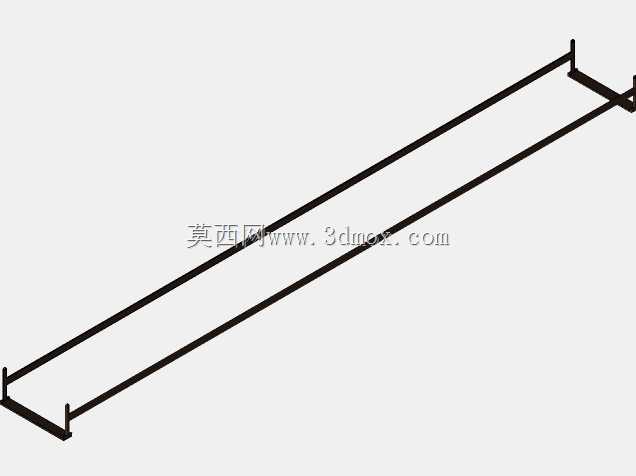

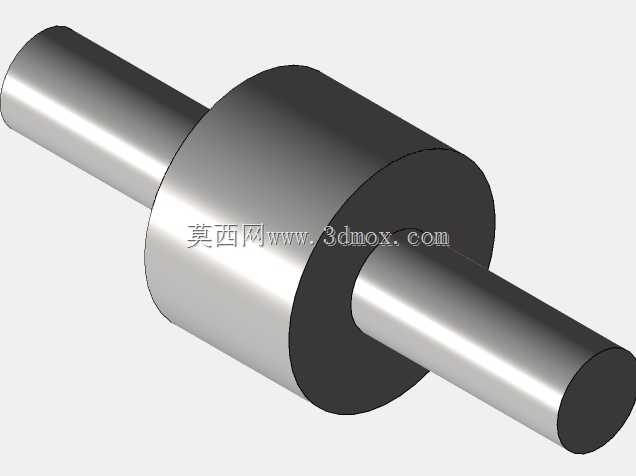

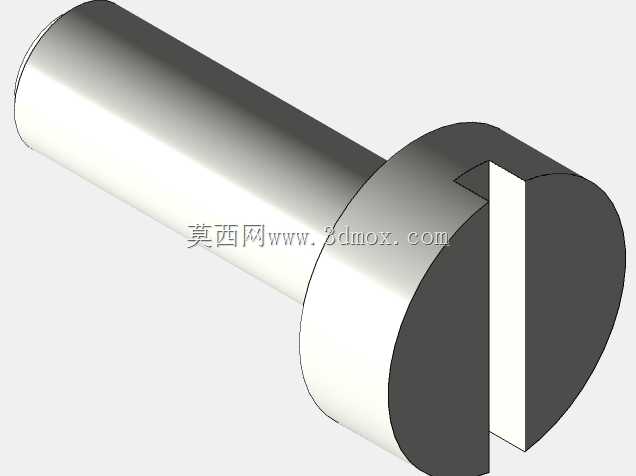

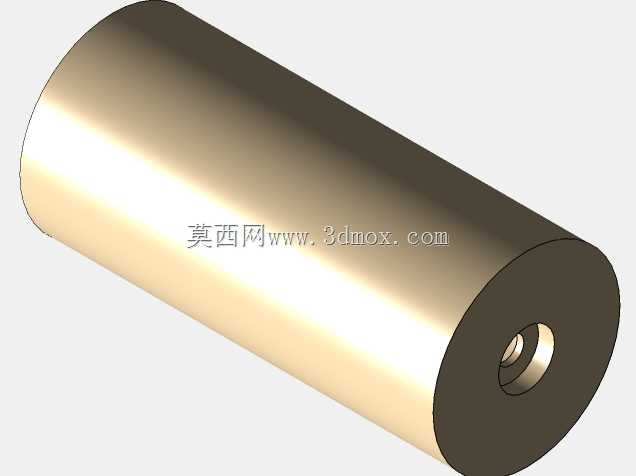

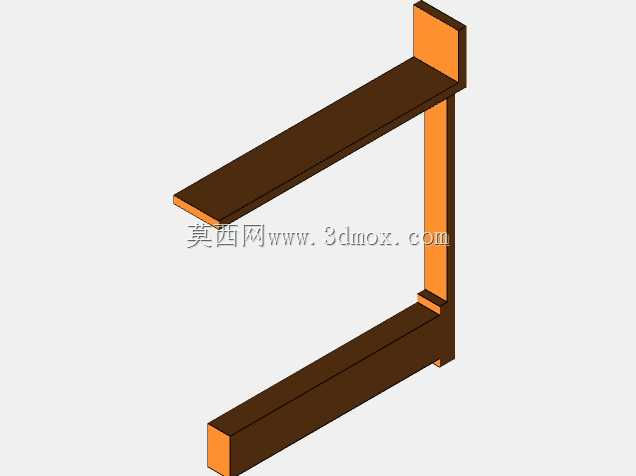

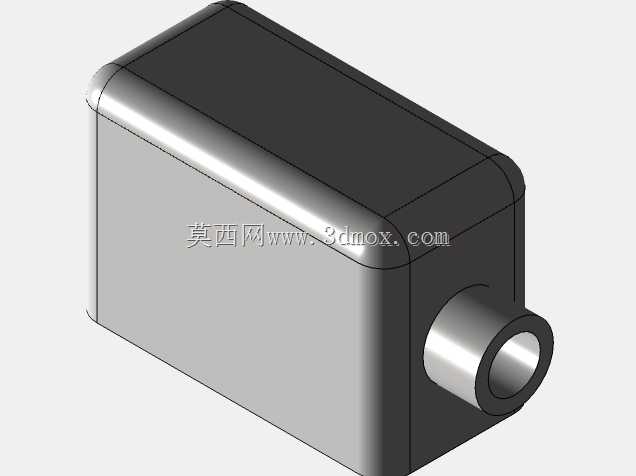

该水平带式输送分拣设备主要面向矿山选矿、散料预处理作业场景，可布置在矿石粗碎工序之后、细碎入料环节之前，承担散状矿石的连续输送与杂质分选作业，替代传统人工分拣的低效作业模式，适配矿山井下、地表选矿厂、散料转运站等多类作业环境，可处理粒径在适配范围内的铁矿石、有色金属矿石及伴生废石杂质。设备核心功能是在连续输送散料的过程中，借助布置在皮带下方的霍尔效应传感单元实时识别皮带上物料的属性差异，当检测到不符合分选要求的杂质或废石时，触发对应位置的液压活塞执行机构动作，将目标物料从皮带侧方推出，完成物料的在线分选，无需中断输送流程即可实现合格矿石与废石杂质的分流。从设计思路来看，整体采用长距离水平布置的桁架式支撑结构，主框架采用型钢焊接成型，保证长跨度下的结构刚性，避免皮带运行过程中出现框架形变导致的皮带跑偏问题；皮带驱动端采用电动滚筒集成设计，将驱动电机、减速机构集成在滚筒内部，减少外部传动部件的外露，适配矿山多粉尘的作业环境，降低日常维护的工作量；皮带沿线按等间距布置槽型托辊组，为承载段皮带提供连续的弧形支撑，保证散状物料在输送过程中不会向两侧撒漏，回程段采用平行托辊支撑回程皮带，减少皮带运行的摩擦阻力；分拣执行单元采用模块化布置思路，可根据实际分选需求调整液压活塞的安装位置与数量，适配不同的分选精度要求；传感单元采用非接触式安装，布置在皮带下方的防护壳体内，避免物料砸损传感元件，同时保证检测信号的稳定传输。在安装边界方面，设备整体为长条形水平布置，安装时需保证两端滚筒的轴线平行度，避免皮带跑偏，设备进料端可对接粗碎设备的出料口，出料端可对接后续细碎设备或储料仓，侧方的分选出料口可对接废石转运溜槽，安装时需预留侧面液压执行机构的维护空间，以及驱动端的接线、检修空间，设备底部支撑腿可通过地脚螺栓固定在混凝土基础上，也可根据现场需求加装移动轮组实现转场作业，整体安装坡度控制在水平范围内，避免大坡度导致的物料下滑问题，适配不同场地的布置需求。
