步进电机驱动单轴微量液体注射泵结构

　　这款单轴注射泵的核心应用场景覆盖实验室微升级试剂精准分配、医疗场景下的微量药剂持续输注、微流控芯片实验的液路驱动环节，区别于工业大流量输送泵，它的核心定位是小量程、高精度的液体排量控制，最小输出排量可覆盖微升级别，能够满足长时间稳定输出固定流速液体的工况需求，不会出现常规蠕动泵的脉冲波动问题，也避免了气压式注液的压力不稳、排量漂移缺陷。从功能实现逻辑来看，整套结构依靠步进电机作为动力源，通过丝杠传动将电机的旋转运动转化为滑台的直线往复运动，滑台与注射器推杆直接连接，通过控制步进电机的转角、转速，就能精准控制注射器的推进距离与推进速度，进而实现液体输出排量、输出流速的精准调控，既可以实现匀速持续输注，也能通过脉冲控制实现固定间隔的定量液体排出，适配不同实验、医疗场景的注液需求。

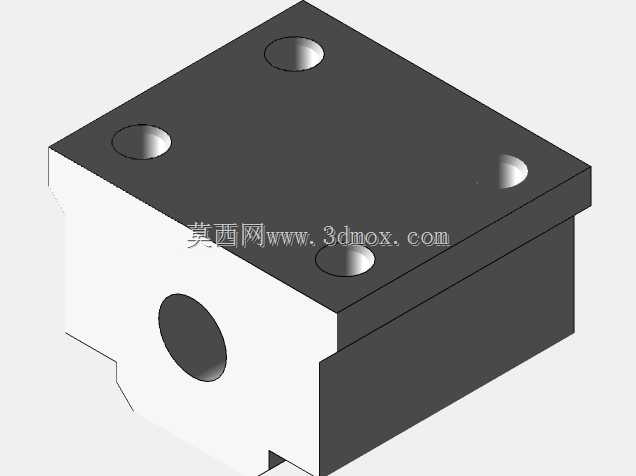

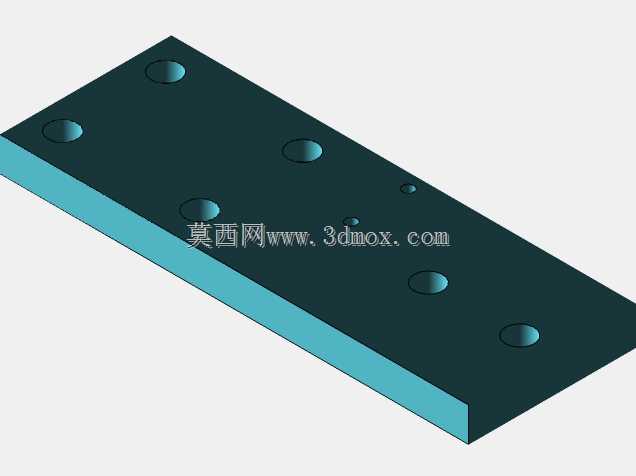

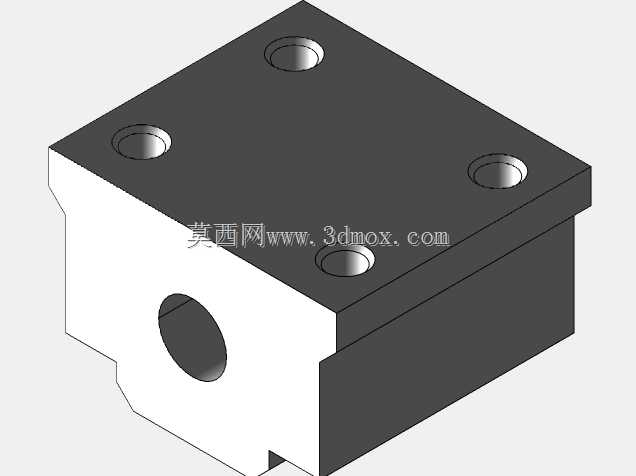

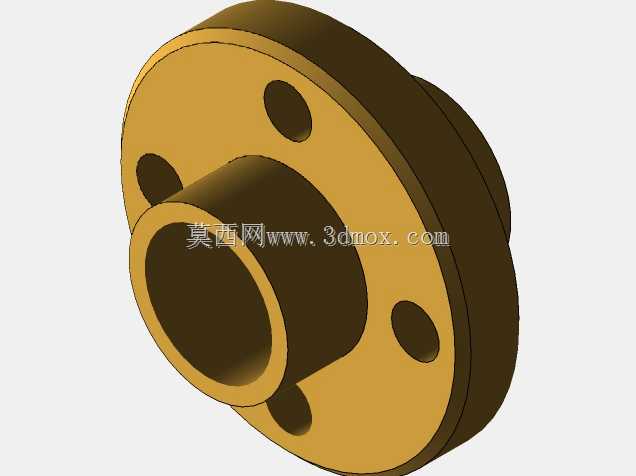

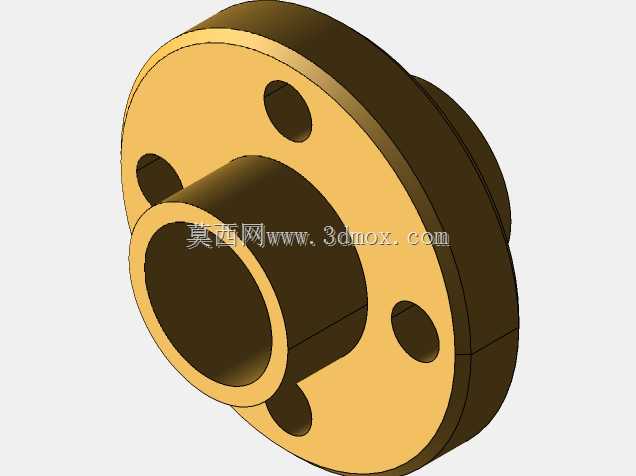

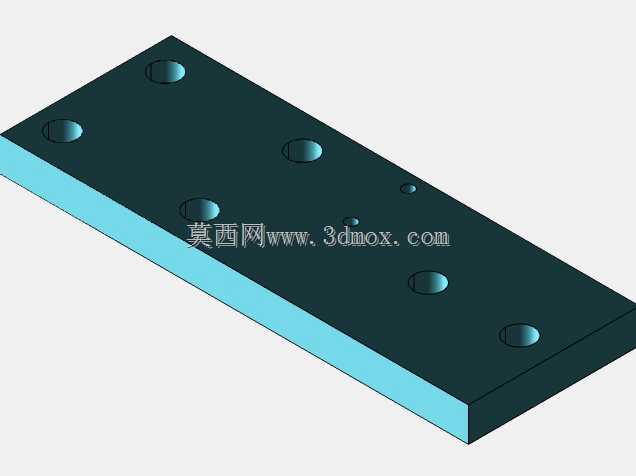

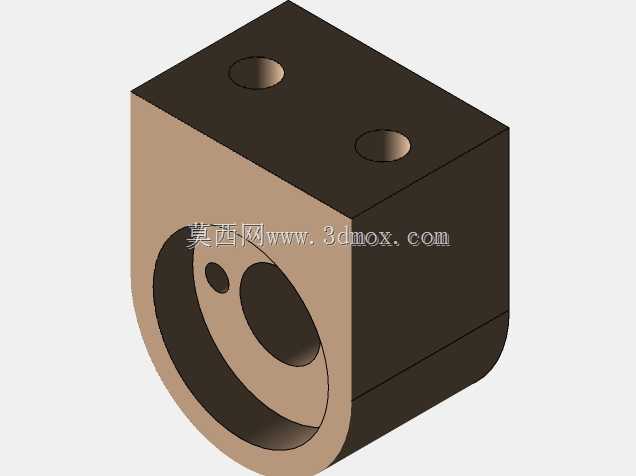

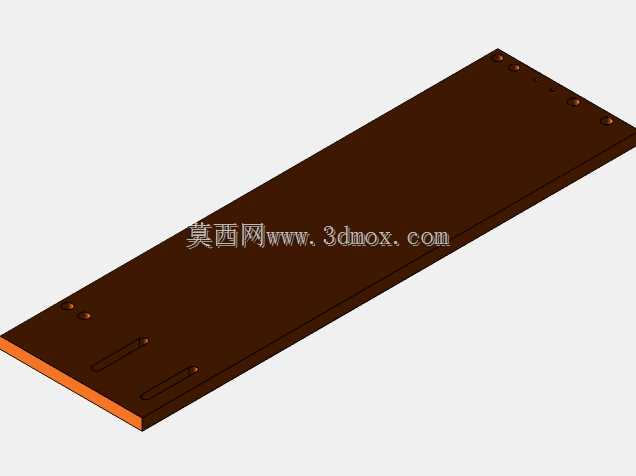

　　设计过程中首先考虑的是传动精度的保障，丝杠选用导程适配微流量输出的规格，搭配两端的支撑轴承座，避免丝杠长行程下的挠曲变形，滑台部分设计有与导轨配合的导向结构，全程限制滑台的转动自由度与径向窜动，保证推进过程中推杆只受轴向推力，不会出现偏载导致的注射器卡滞、漏液问题。安装底板采用一体化平板设计，所有功能组件都直接固定在底板上，既可以作为独立设备直接放置在实验台面上使用，也可以通过底板上预留的安装孔位，集成到整套微流控实验装置、医疗输注设备内部作为核心液路驱动单元，安装边界清晰，不需要额外设计复杂的转接结构就能完成装配。

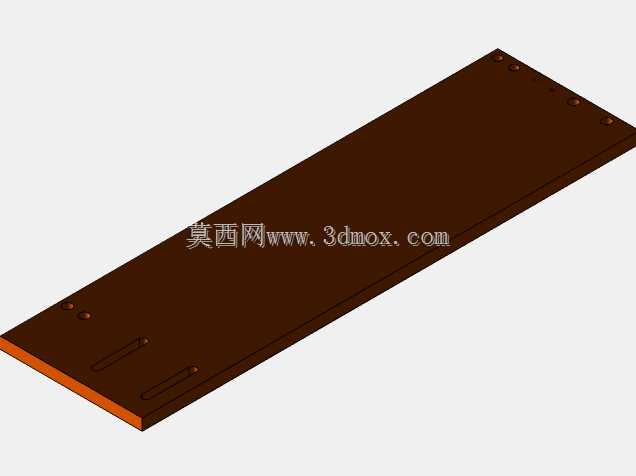

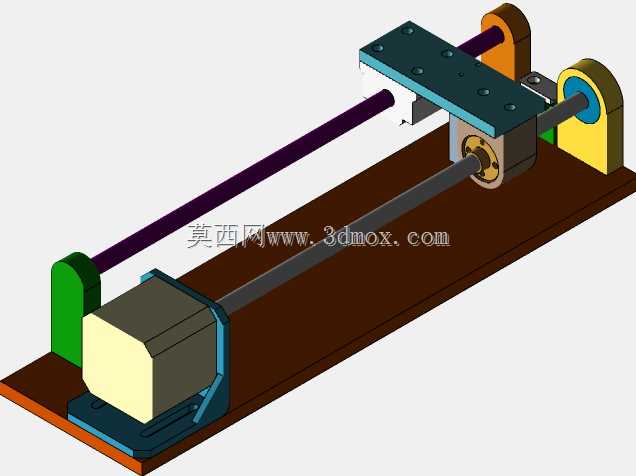

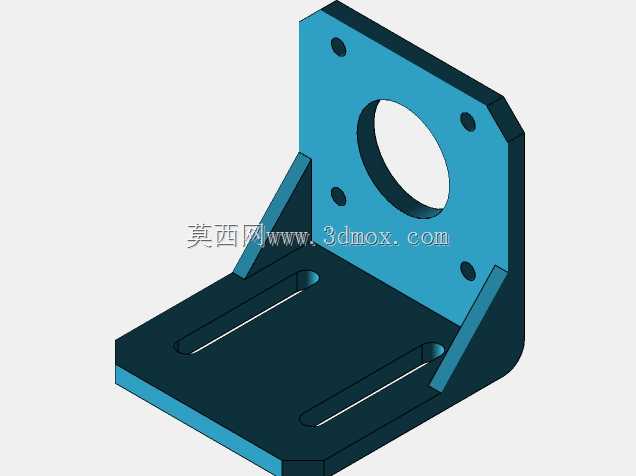

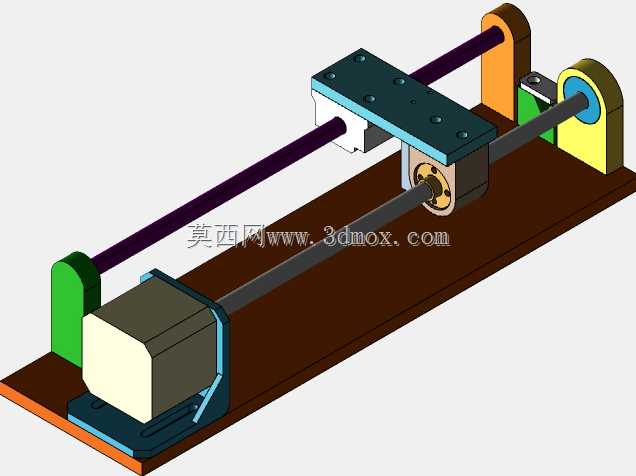

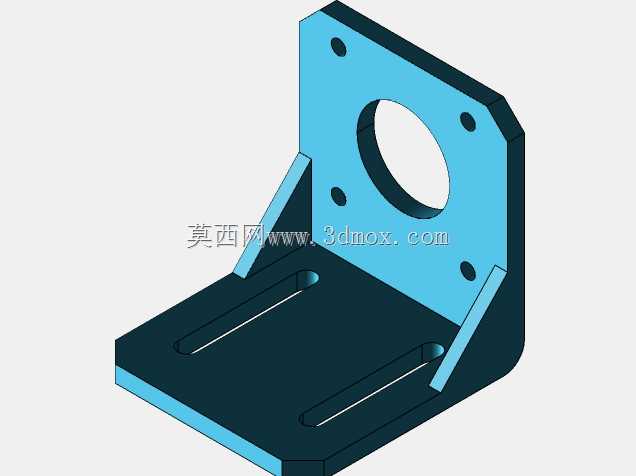

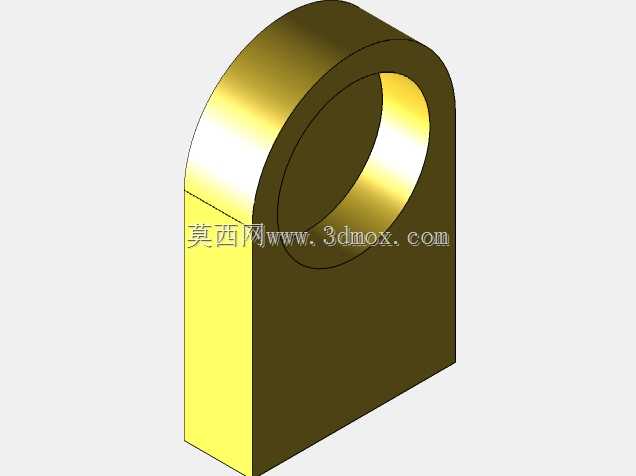

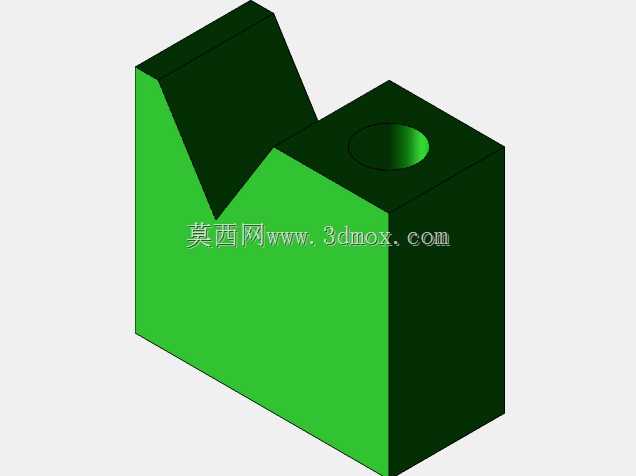

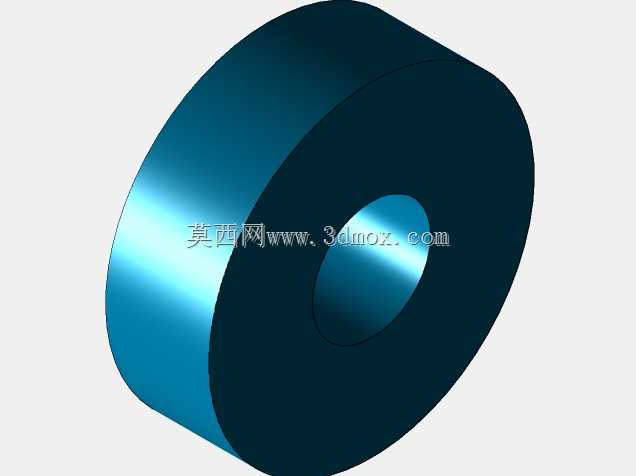

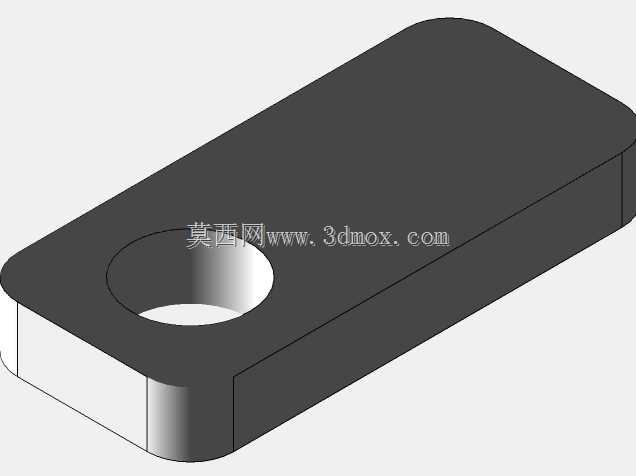

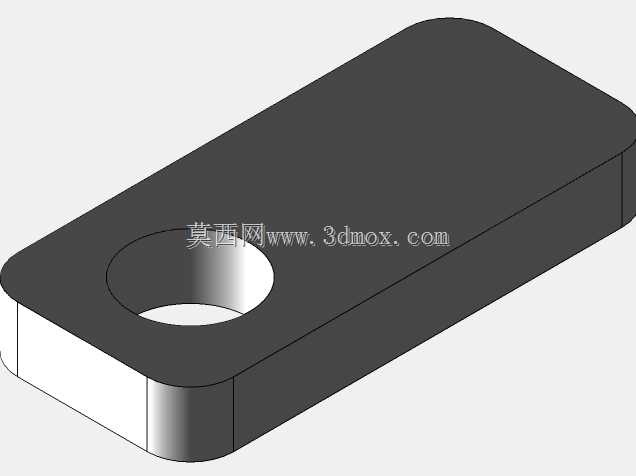

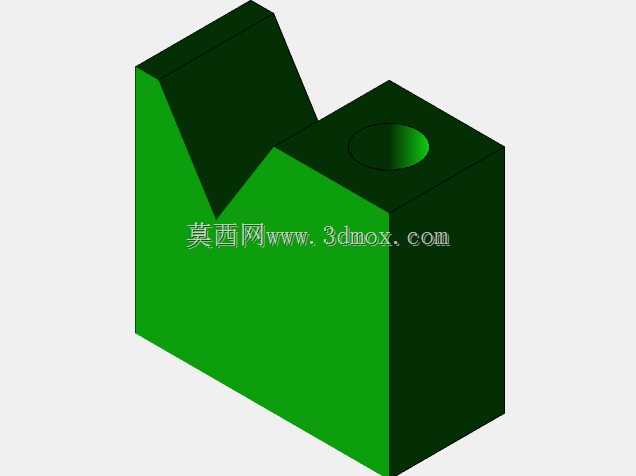

　　结构布局上，步进电机布置在底板的一端，通过联轴器与丝杠直连，减少传动环节的间隙累积，两根平行导向光杆分布在丝杠两侧，给滑台提供均衡的导向支撑，尾端的支撑座同时兼顾注射器针筒的固定功能，不需要额外设计针筒夹持组件，通过不同规格的卡位槽就能适配不同容量的标准实验室注射器，更换耗材时只需要松开卡位结构就能快速完成注射器拆装，日常使用维护门槛很低。考虑到实际使用中可能需要调整注射行程，滑台上设计有可调节的推杆连接位，能够根据所用注射器的推杆长度调整连接位置，适配1毫升到10毫升量程的常规注射器，不需要更换结构件就能覆盖多量程的注液需求。

　　传动区域没有设计额外的密封外壳，一方面是因为该结构本身应用在洁净的实验室、医疗操作场景，不存在大量粉尘、液体飞溅的工况，开放式结构更方便日常观察传动部件的运行状态，及时清理可能掉落的灰尘、加注润滑脂维护；另一方面开放式结构也方便使用者手动调整滑台位置，在更换注射器、快速抽液时可以直接手动移动滑台，不需要给电机通电操作，提升使用便捷性。整套结构的受力路径经过反复优化，步进电机的输出扭矩通过联轴器直接传递到丝杠，丝杠的轴向力通过两端的轴承座直接传递到底板上，滑台受到的反作用力通过导向光杆传递到两端支撑座，不会出现应力集中在单个零件上的问题，长时间连续运行也不会出现结构变形导致的精度下降。在实际选型适配时，只需要根据所需的最大流速、最小排量调整步进电机的步距角、丝杠导程参数，不需要改动整体安装尺寸就能衍生出不同规格的产品，通用化程度很高，既可以作为独立的微量注射设备使用，也可以作为子模块集成到分析仪器、医疗设备、实验装置当中，为微升级液体操作提供稳定可靠的动力输出。
