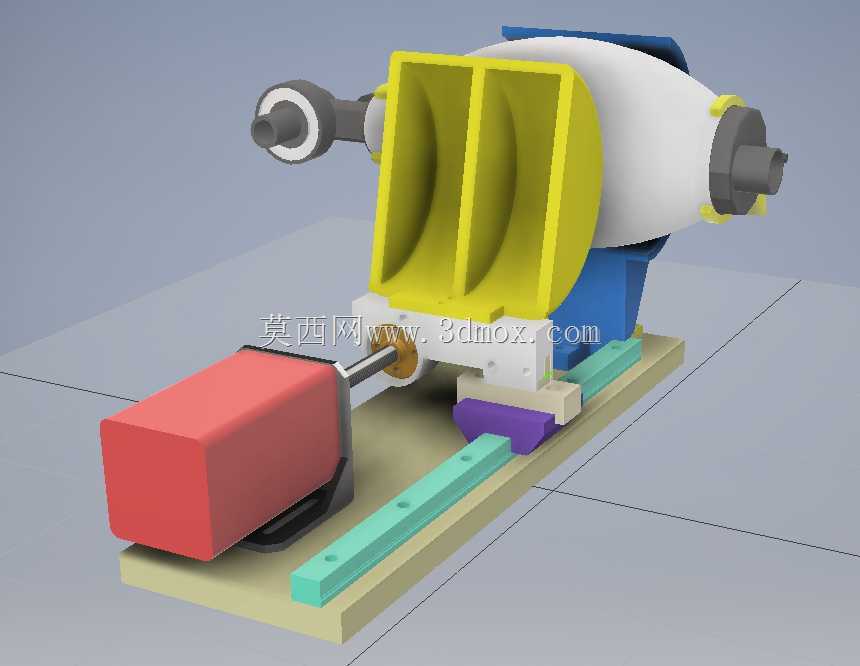

简易袋式呼吸通气辅助装置结构

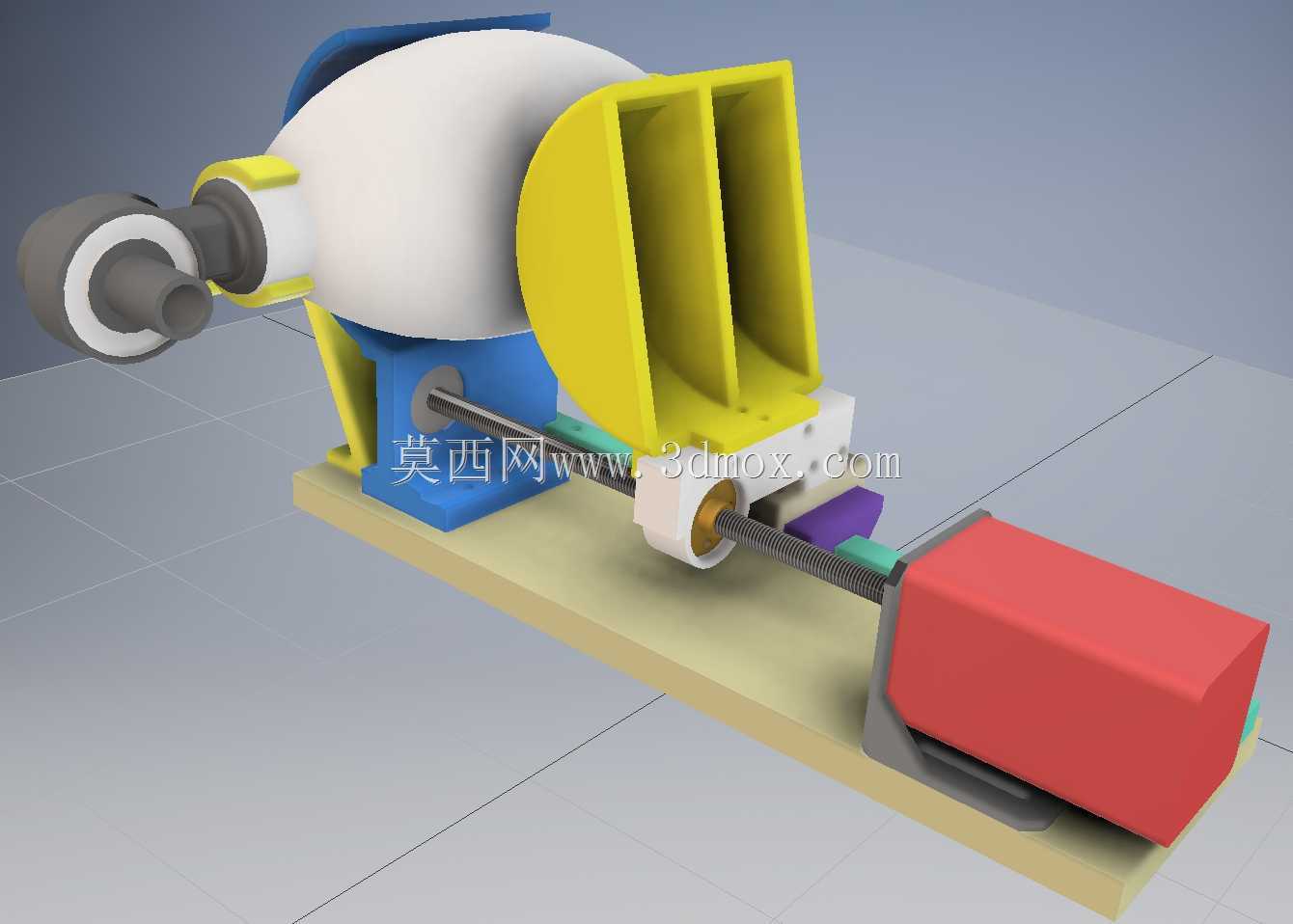

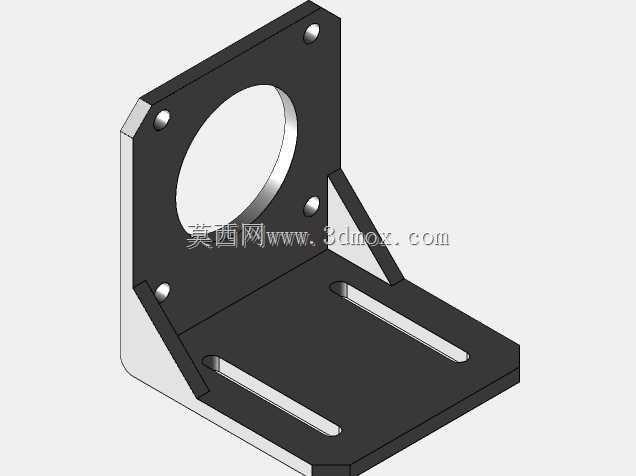

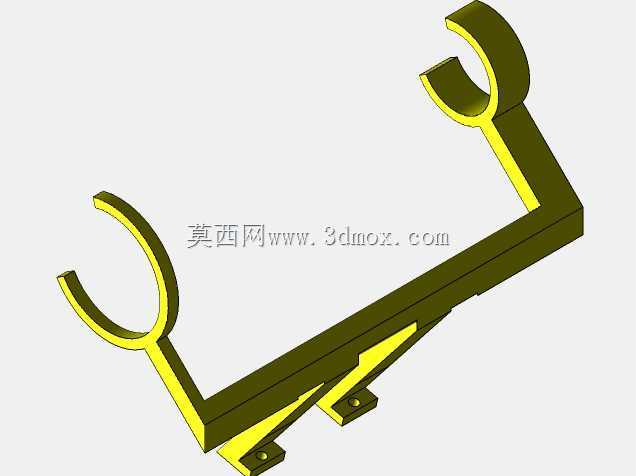

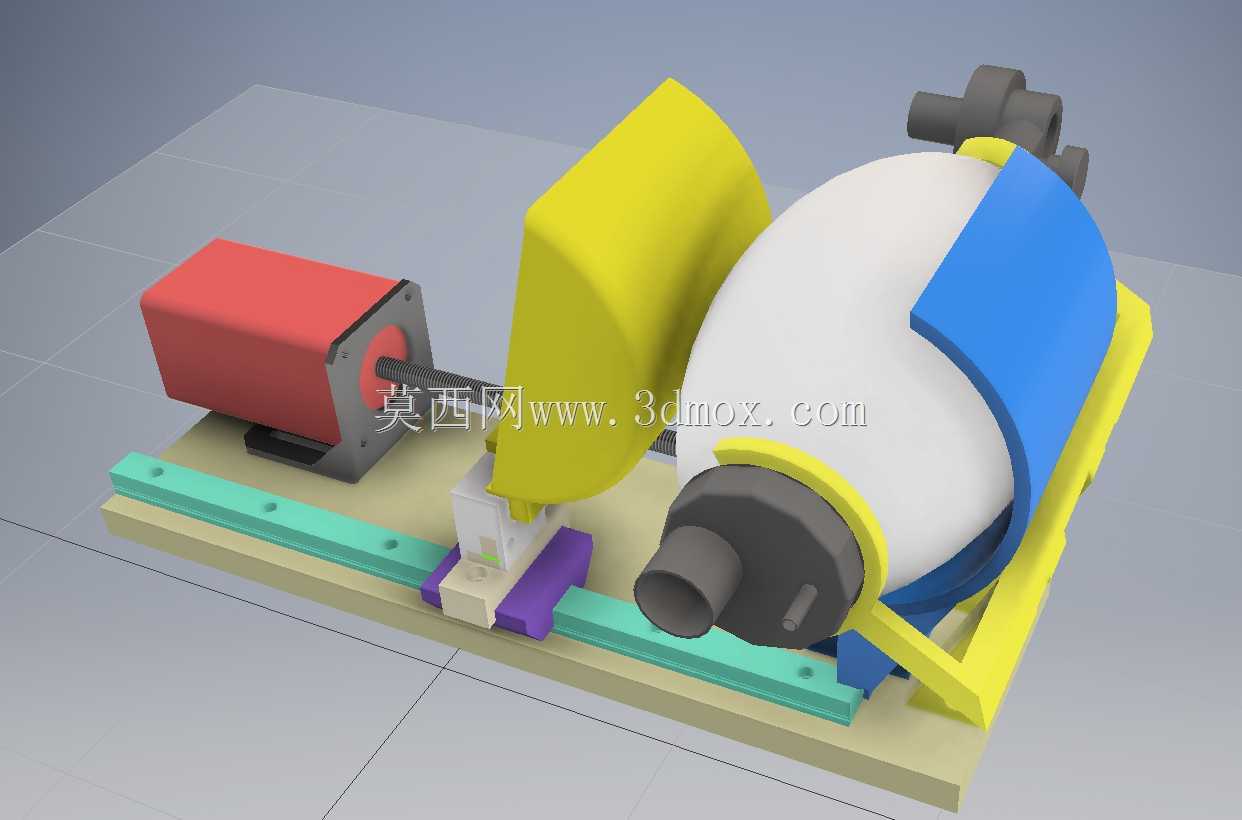

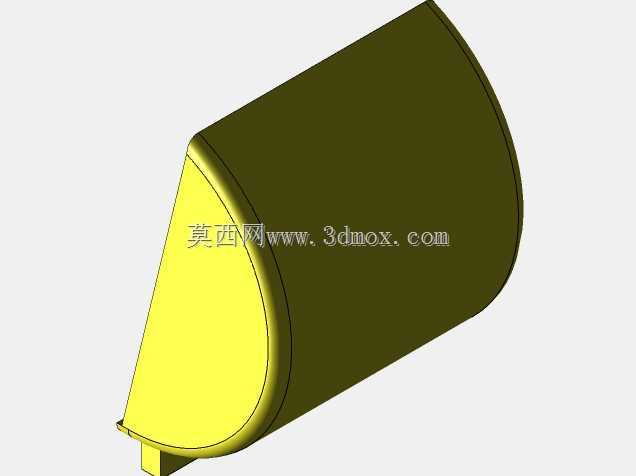

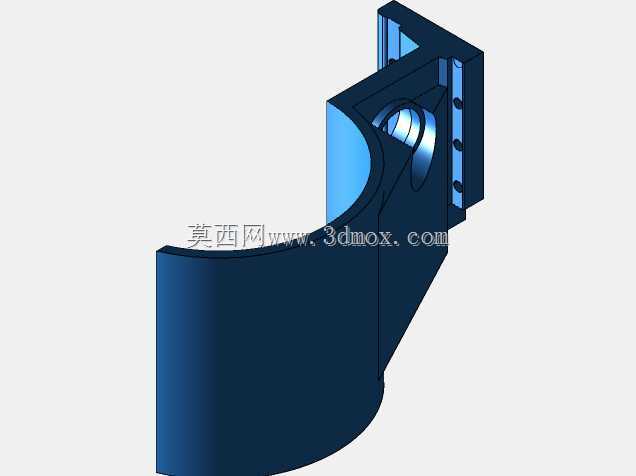

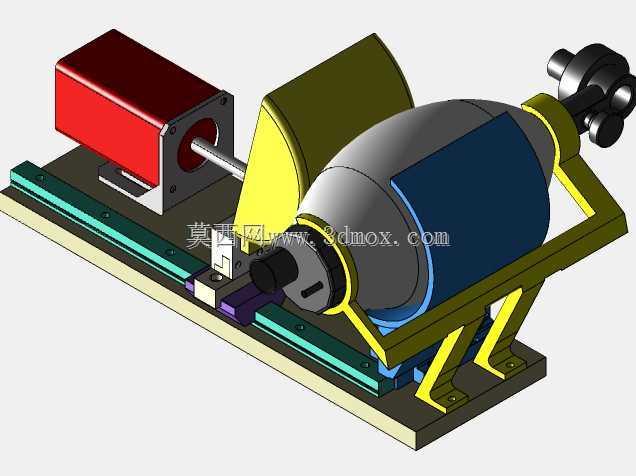

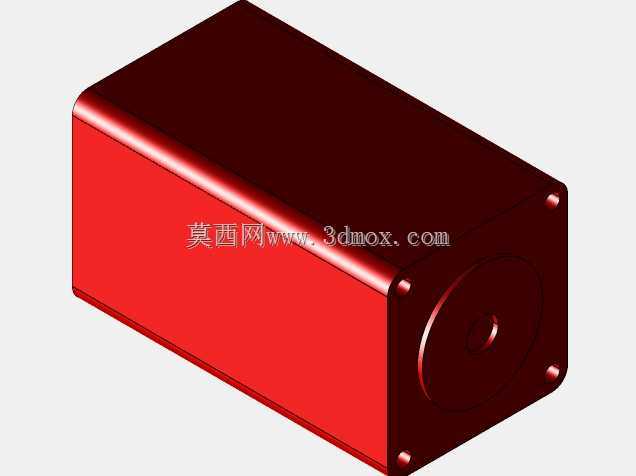

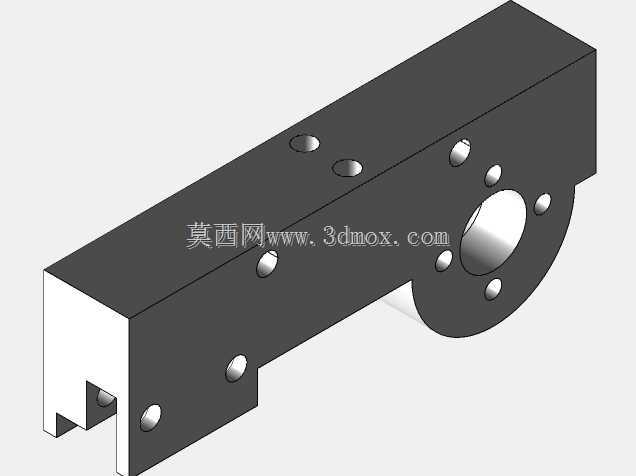

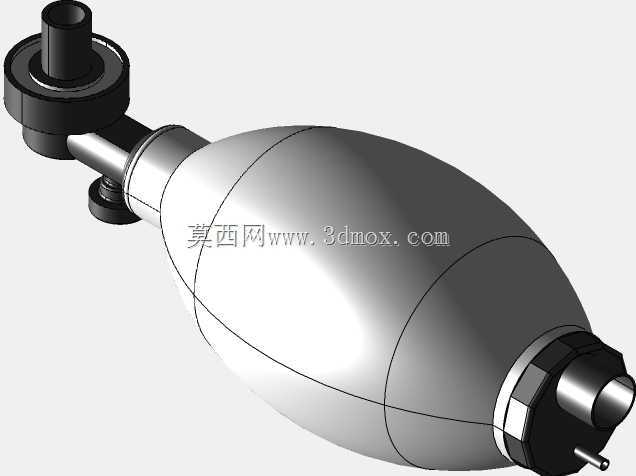

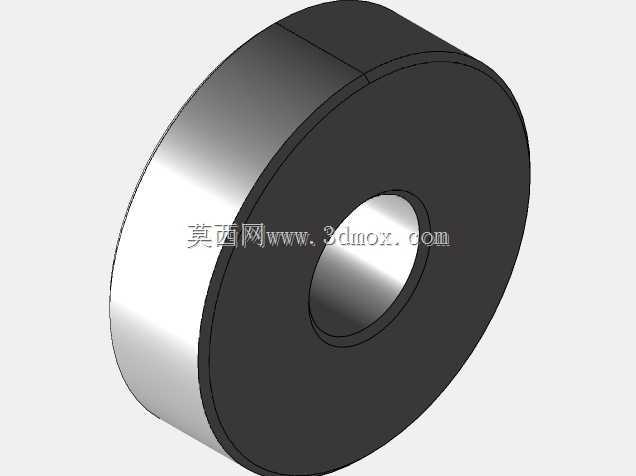

　　该装置围绕人工通气辅助场景展开，核心执行对象为弹性呼吸囊，通过周期性挤压与释放，使囊体完成排气和回弹吸气，从而向呼吸回路提供稳定的间歇气流。整体结构布置在一块矩形底板上，底板承担电机、传动件、囊体托架和限位机构的安装基准作用，各部件沿底板长度方向依次排布，便于装配、调试和维护。动力端采用独立电机模块，电机通过支座固定在底板一侧，输出轴连接传动杆件，将旋转运动转换为挤压机构的往复动作。挤压部分设置弧形压板和侧向护板，压板运动轨迹贴合呼吸囊外形，能够在压合过程中均匀作用于囊体表面，避免局部应力集中；护板则限制囊体在受压时侧向偏移，保证每次挤压行程一致。囊体通过支架托持，支架采用斜撑式支腿与底板连接，既提高支撑刚度，

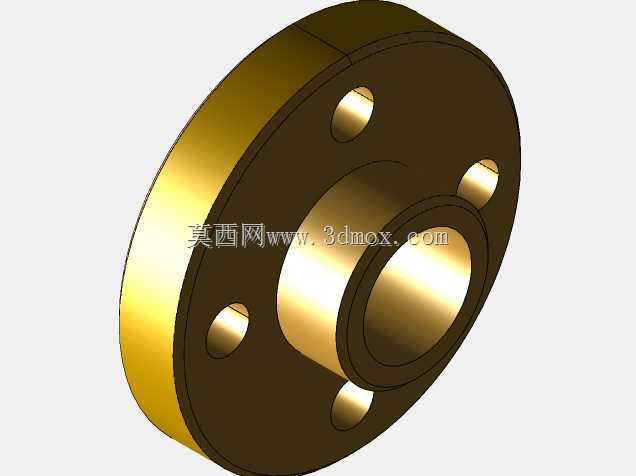

　　也留出下方管路和阀件布置空间。囊体前端连接通气接口及阀组区域，后端与机械挤压区域对应，整体形成动力、执行、支撑和接口四个明确模块。从实际用途看，这类结构适用于急救培训、基层医疗通气辅助、应急救援设备开发以及教学演示等场景，重点在于用简单机械方式实现规律的人工呼吸囊按压，降低长时间手动操作带来的疲劳和按压幅度不稳定问题。设计思路上优先考虑制造便利性和装配直观性：底板可采用平板切割加工，支架、护板和压板多为规则板件或焊接、折弯件，传动链路短，运动关系清楚，便于使用者理解挤压频率、行程与通气量之间的关系。结构建模时需要重点处理运动干涉问题。电机轴、连杆、压板和呼吸囊之间存在连续相对运动，压板在最大压缩位置时应与囊体保持有效接触，

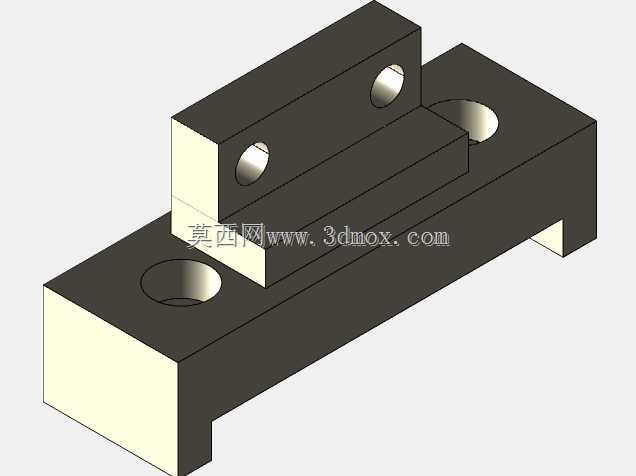

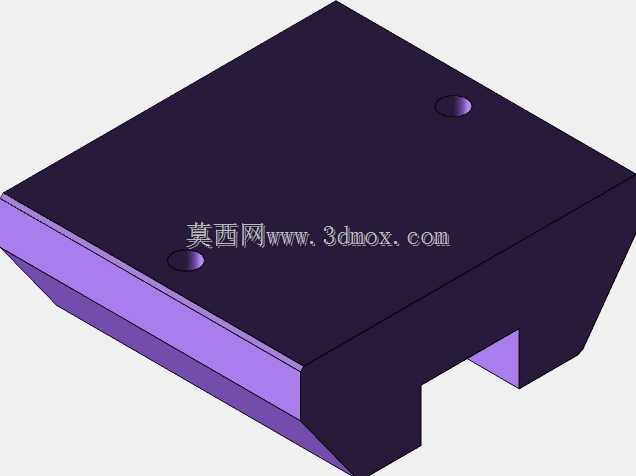

　　但不能压至硬性碰撞；在回程位置时，囊体需有足够空间恢复形状。弧形压板的曲率应依据囊体最大外径和压缩后轮廓确定，护板内侧面与囊体之间保留少量间隙，既防止窜动，又避免摩擦阻碍囊体膨胀。底板上的安装孔位应按照电机座、导轨或滑移组件、支架支脚的实际受力方向布置，靠近动力传递路径的连接点需要增加局部支撑或采用加厚安装面。外形边界方面，装置长度主要由电机模块、传动行程和囊体支架三部分决定，宽度取决于囊体直径、护板及手动操作空间，高度则受电机高度、囊体中心高和支架结构影响。安装时底板应保持水平，设备周围需预留囊体取放、管路连接和检修调整空间；前端接口位置应避免被支架遮挡，以便与呼吸管路、阀件或模拟肺连接。若用于样机验证，

　　可在压板与囊体接触区域设置可调限位，通过改变压板行程调整单次挤压量；也可在传动端增加频率调节环节，使按压周期适应不同使用需求。模型在结构表达上完整呈现了动力输入、运动转换、囊体压缩、机架支撑和管路接口的关系，适合作为简易急救通气设备的机械方案参考，也可用于机构运动分析、板件支架设计、装配干涉检查以及非标医疗辅助设备概念验证。
