坚固型可穿戴式电脑扩展坞结构设计

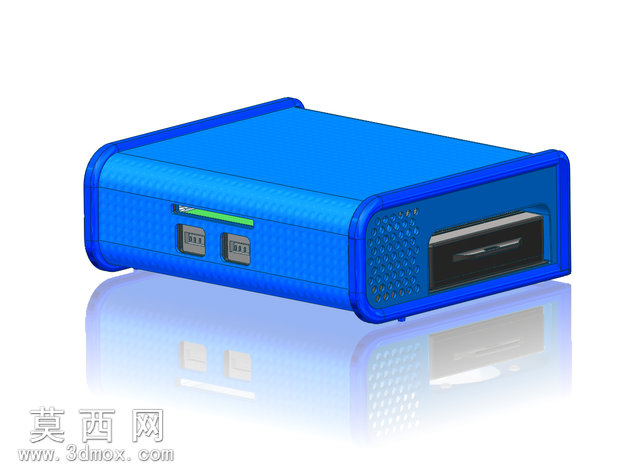

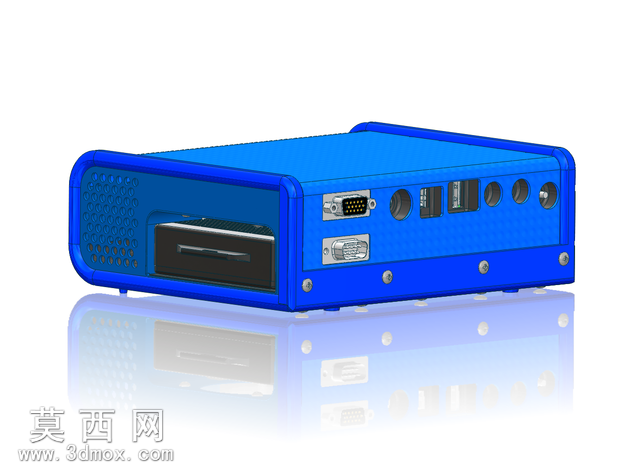

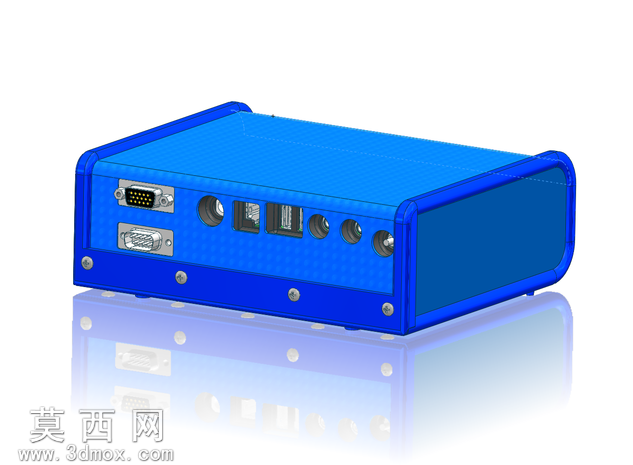

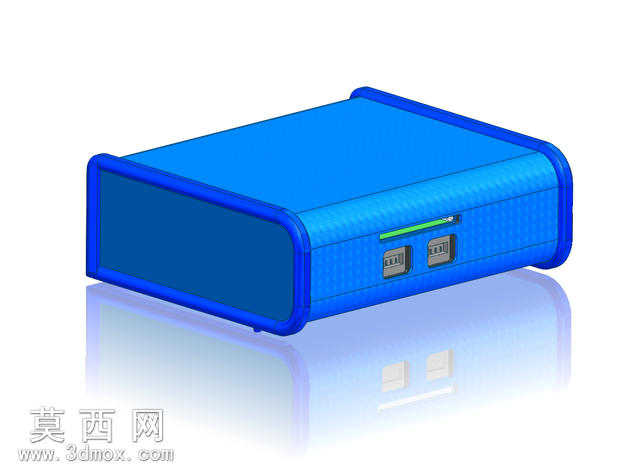

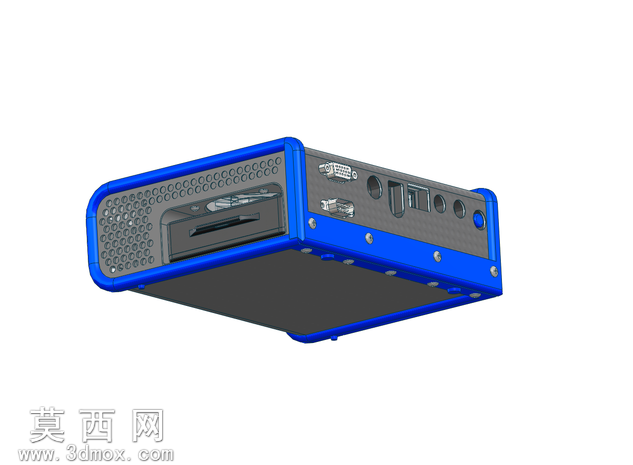

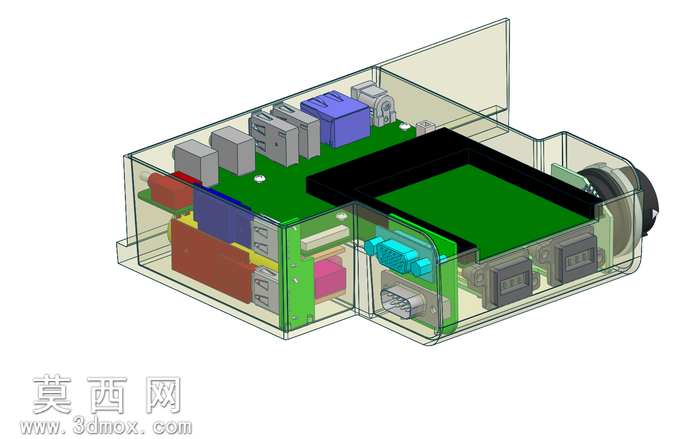

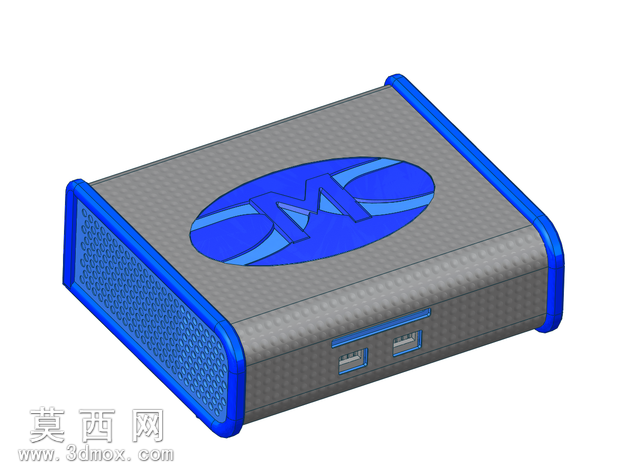

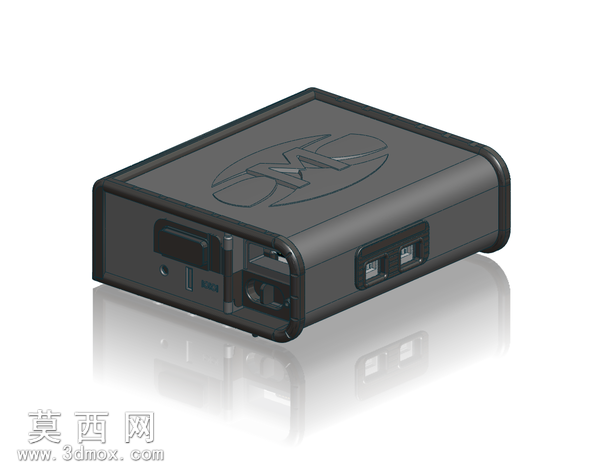

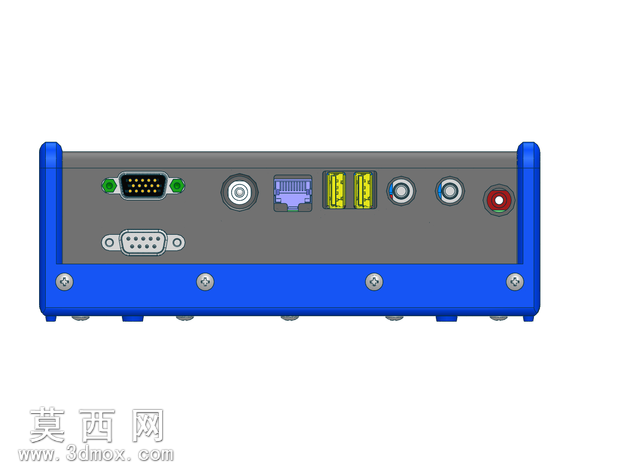

本作品为可穿戴式电脑扩展坞的三维结构设计，整体采用一体化防护式外壳造型，主色调选用工业级深蓝色，搭配底部浅灰色反光衬底呈现出扎实的视觉质感。建模阶段通过参数化特征构建完整的壳体结构，首先完成主体外壳的基础轮廓拉伸，对边角处做全圆角过渡处理，避免尖锐棱角带来的磕碰风险，适配户外实地作业的使用场景。外壳侧面集成了多类型接口布局，包含VGA视频接口、DVI数据接口、圆形音频接口、USB数据接口以及电源开关模块，所有接口的开孔位置均做了沉台处理，保证外接插头插入后与壳体表面齐平，减少外力拉扯对接口焊点的损伤。壳体正面设计了抽拉式存储模块仓位，仓位边缘做了密封胶条预留槽，可实现基础的防尘防水防护，仓位旁侧的壳体区域设置了阵列式散热通孔，通过均匀排布的小圆孔保障内部硬件工作时的空气流通，避免热量堆积。外壳表面通过分割线特征划分出功能区域，底部均匀布置了内六角固定螺丝位，螺丝采用沉头设计，安装后与壳体表面完全齐平，不会额外增加设备厚度。渲染阶段为外壳赋予哑光硬质塑料材质，模拟工业级抗冲击ABS材料的表面质感，接口部分分别赋予金属镀层材质与黑色塑料材质，还原真实硬件的视觉效果，底部添加镜面反射效果突出设备的立体感。设计思路上兼顾桌面放置与可穿戴两种使用场景，蓝色版本为桌面固定使用形态，整体结构无需额外支撑即可平稳放置，所有内部元器件的安装位均做了定位筋设计，可实现硬件的无胶快速组装，同时预留了绑带安装点位，可通过配套绑带将扩展坞固定在操作人员的手臂或腰带上，适配移动作业时的扩展连接需求，整体结构未设置多余装饰特征，所有造型特征均服务于功能实用性，保障设备在复杂作业环境下的耐用性。
