链耦合传动组件结构设计三维作品

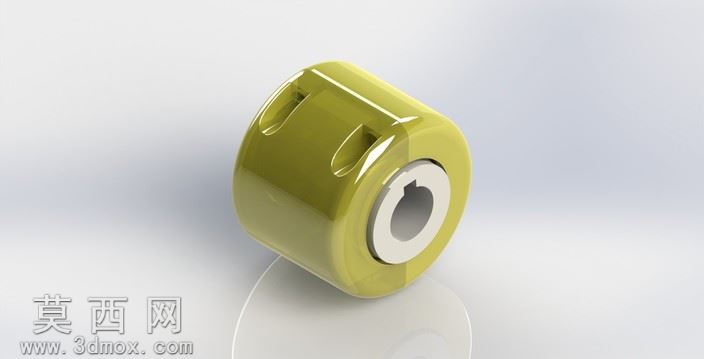

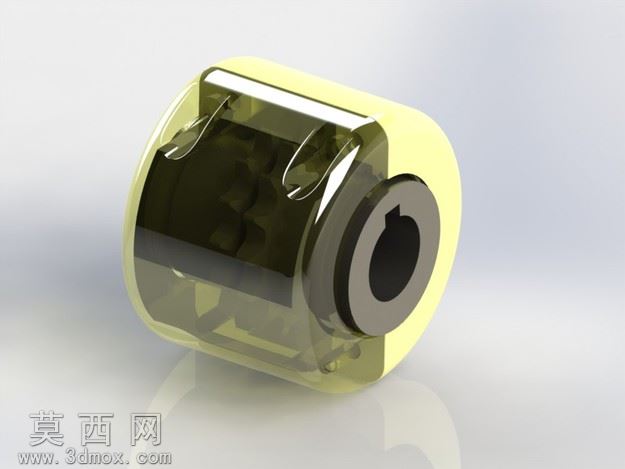

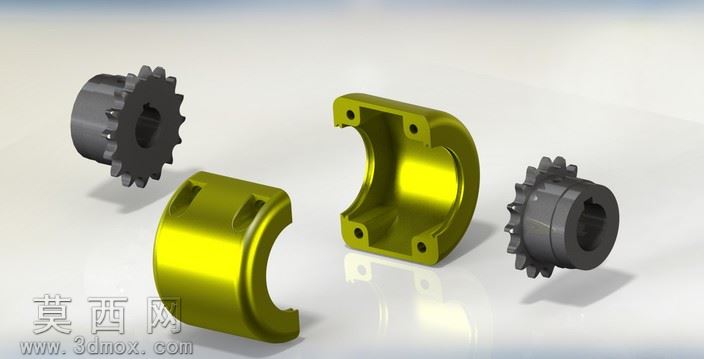

本作品为链耦合传动组件的三维设计成果，建模阶段采用SolidWorks完成全参数化特征构建，首先对链耦合的核心组成部分进行拆分建模：两侧的链轮传动端采用齿形轮廓精准绘制，通过拉伸、切除、阵列特征完成齿形结构的复刻，保证每个齿的齿距、齿高参数符合链传动的啮合标准，内孔的键槽结构通过草图约束与尺寸标注实现精准定位，确保与传动轴装配时的同轴度要求。中间的两半式耦合壳体采用曲面建模与实体建模结合的方式，先绘制壳体的弧形轮廓曲面，通过加厚、切除特征生成壳体的基础实体，再对壳体上的安装孔、定位槽进行细节刻画，四个角的安装沉孔采用异型孔向导特征生成，保证孔位的同轴度与安装面的平面度要求。材质与渲染阶段，针对链轮零件赋予金属哑光钢材材质，调整材质的粗糙度、金属度参数模拟经过热处理的合金钢表面质感，对两半式耦合壳体赋予亮面阳极氧化金属材质，通过调整反射率、高光参数呈现出亮黄色金属外壳的光泽效果，渲染时采用工作室三点布光方案，主光源从斜上方45度照射突出零件的结构轮廓，辅助光源补充暗部细节避免阴影过死，背景采用浅灰色渐变背景突出零件主体，同时添加地面反射效果增强场景的真实感。结构设计上，该链耦合采用两半式壳体包裹两侧链轮的结构，通过链条啮合实现两侧轴的动力传递，相比传统刚性联轴器具备一定的缓冲吸振能力，同时两半式的壳体设计便于后期的拆装维护，安装孔的位置经过公差校核，保证装配时两半壳体可以精准对齐，链轮的齿形经过啮合仿真验证，确保传动过程中不会出现卡链、跳齿的问题，整体结构在保证传动强度的前提下尽可能优化壳体壁厚，实现轻量化与结构强度的平衡。设计思路围绕链传动耦合的实际使用场景展开，优先保证传动的可靠性与拆装便捷性，所有零件的尺寸参数均参考机械设计手册中链传动与联轴器的相关标准设定，建模过程中对所有配合面添加了装配约束，可直接用于装配仿真与工程图导出，为后续的实际生产加工提供完整的三维数据支撑。
