多通道紧凑型蠕动泵结构设计方案

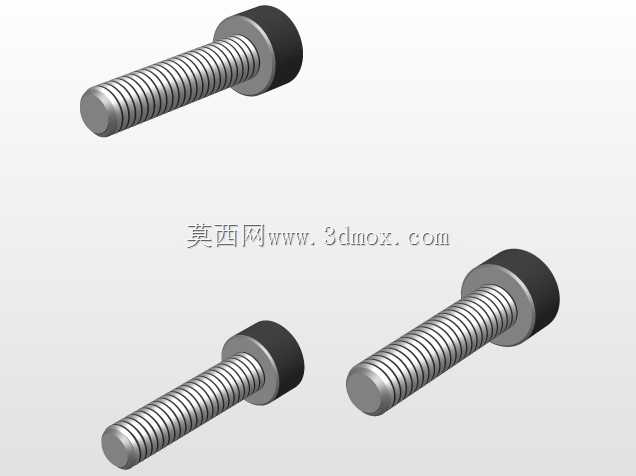

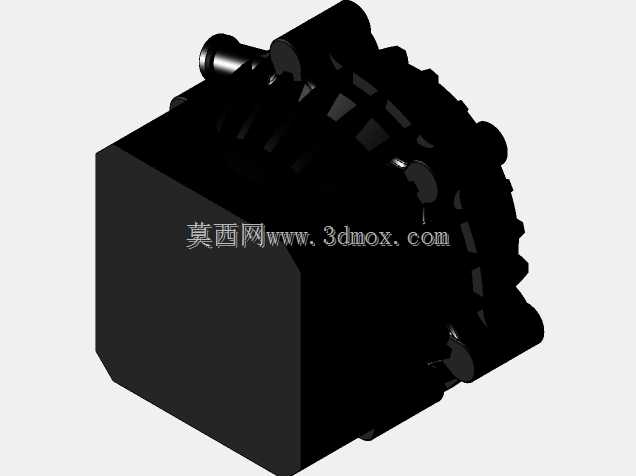

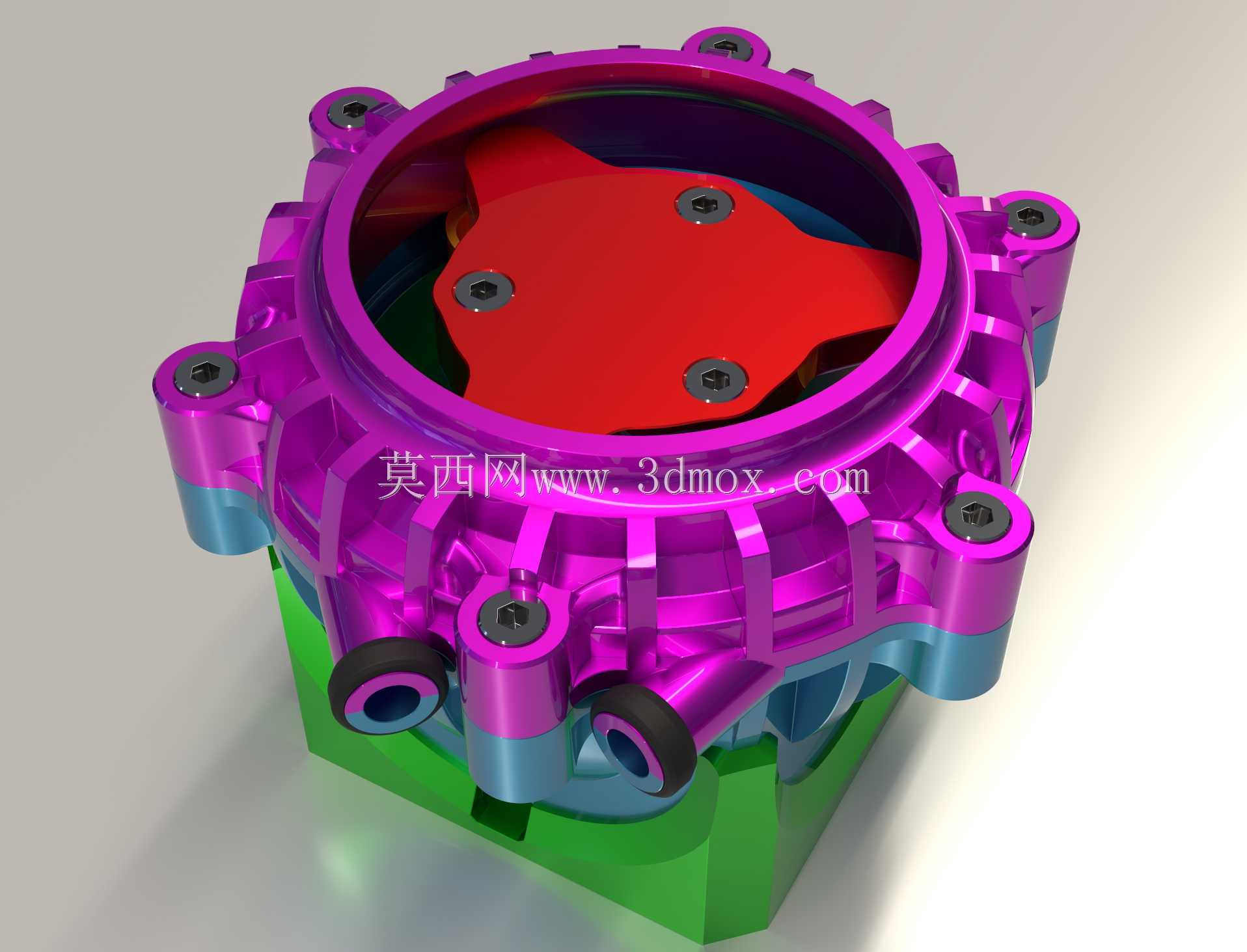

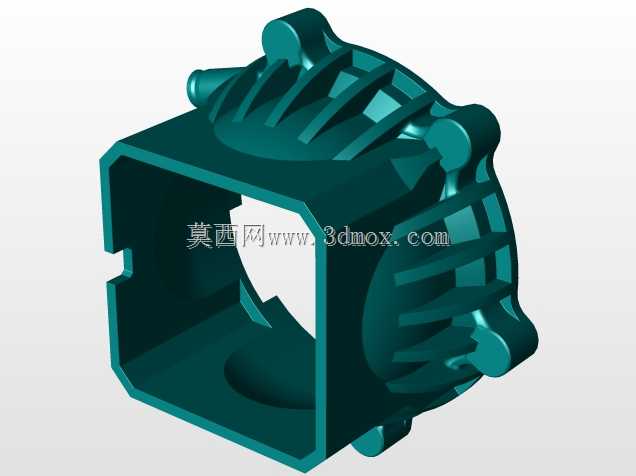

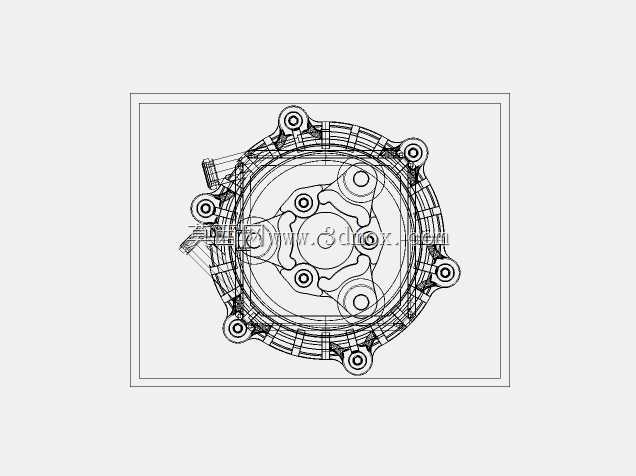

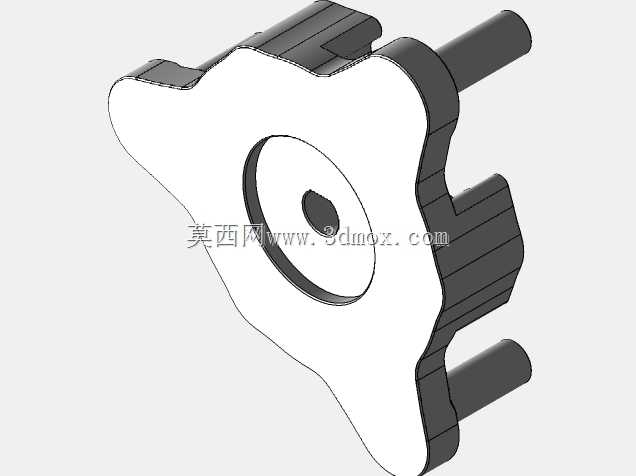

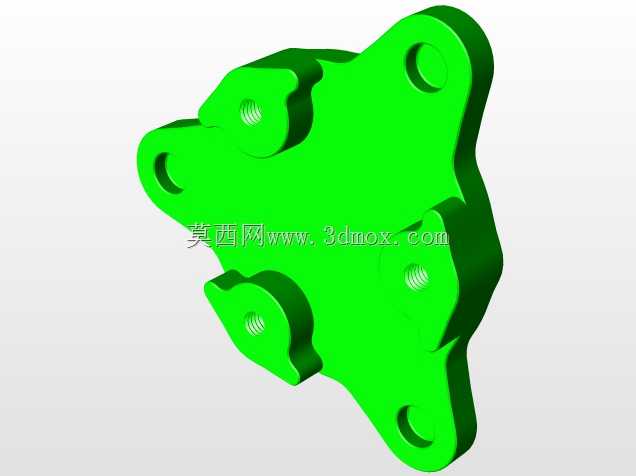

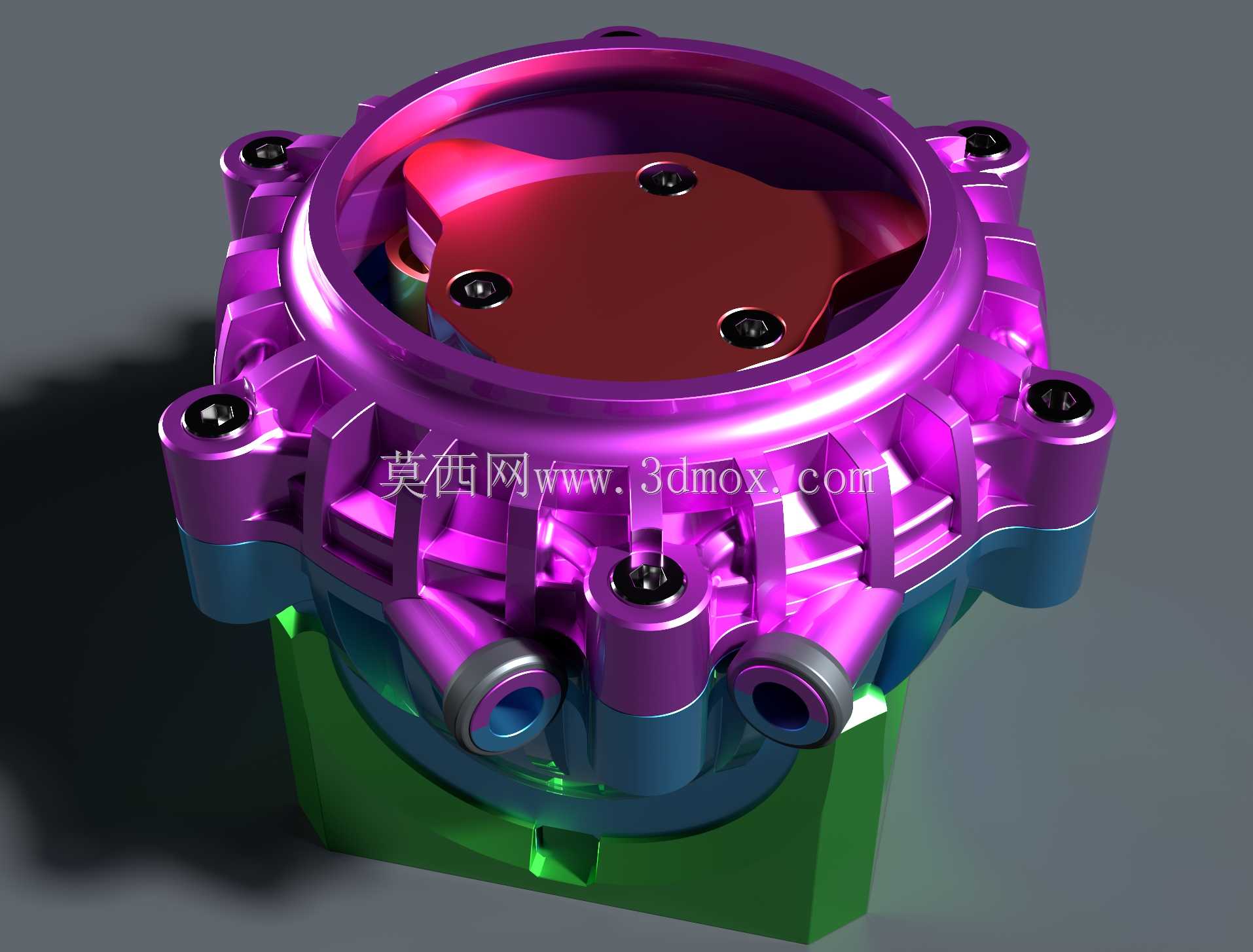

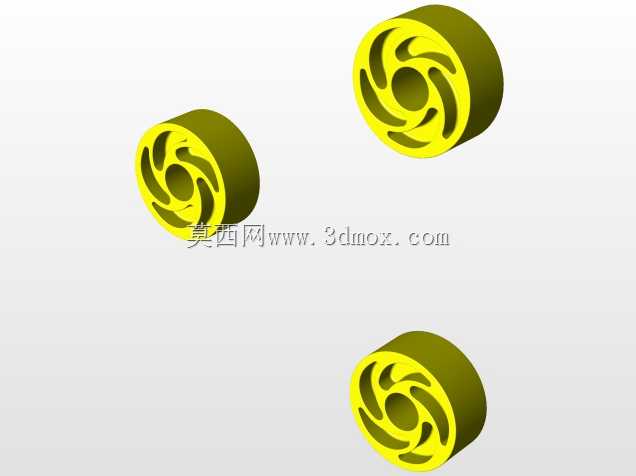

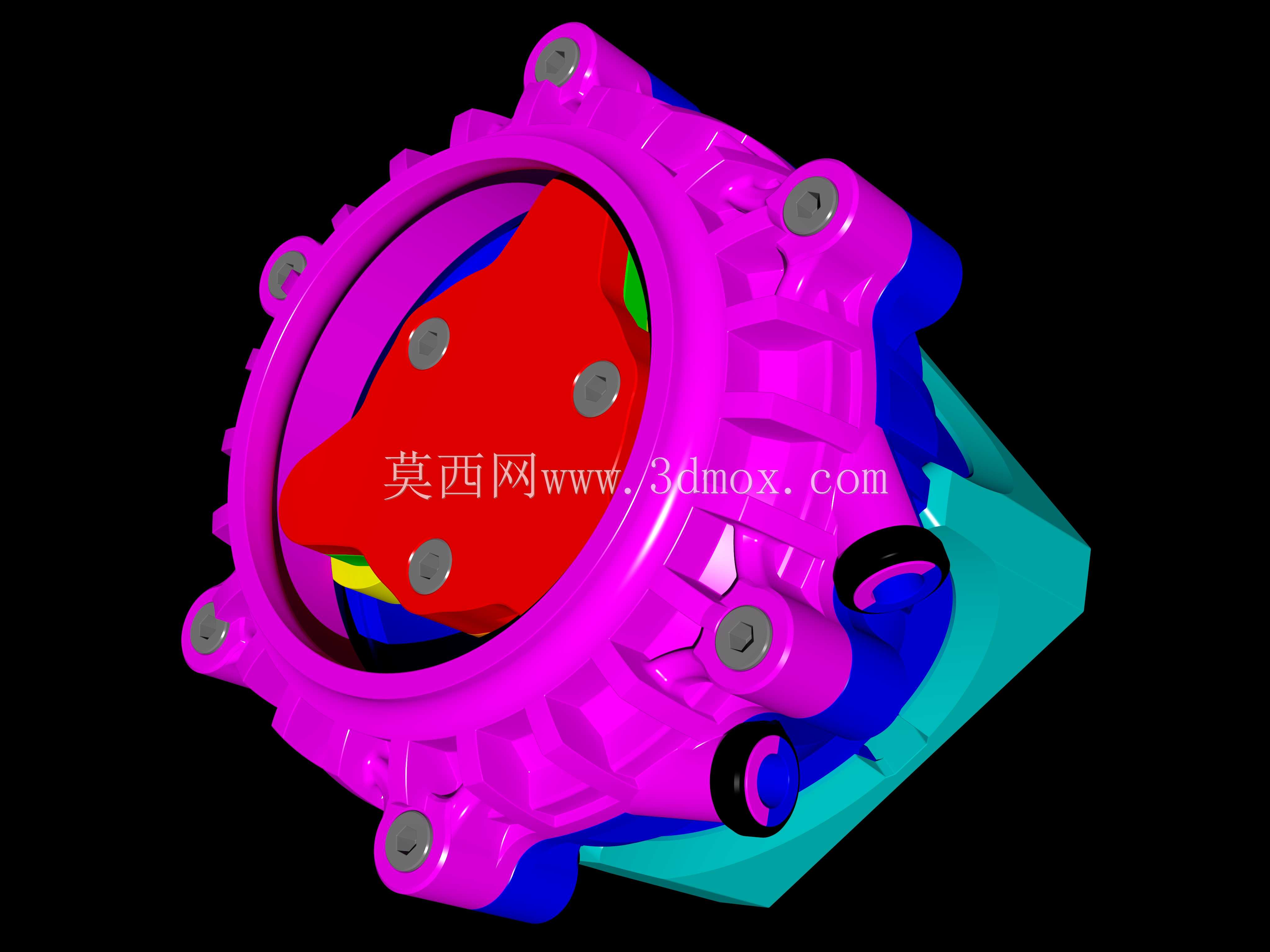

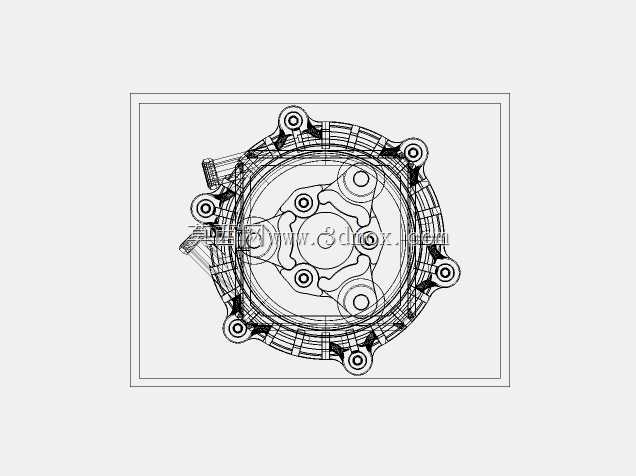

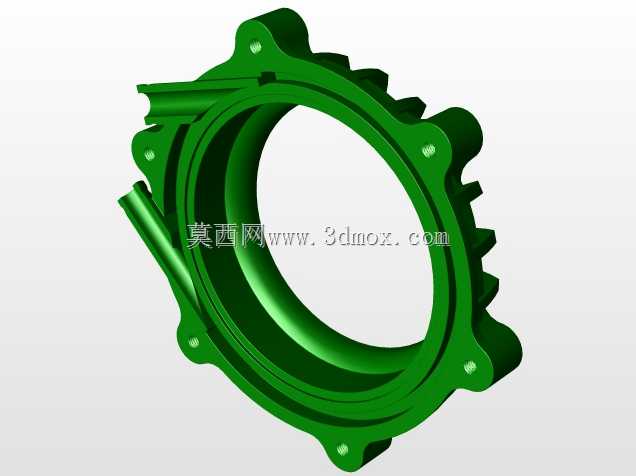

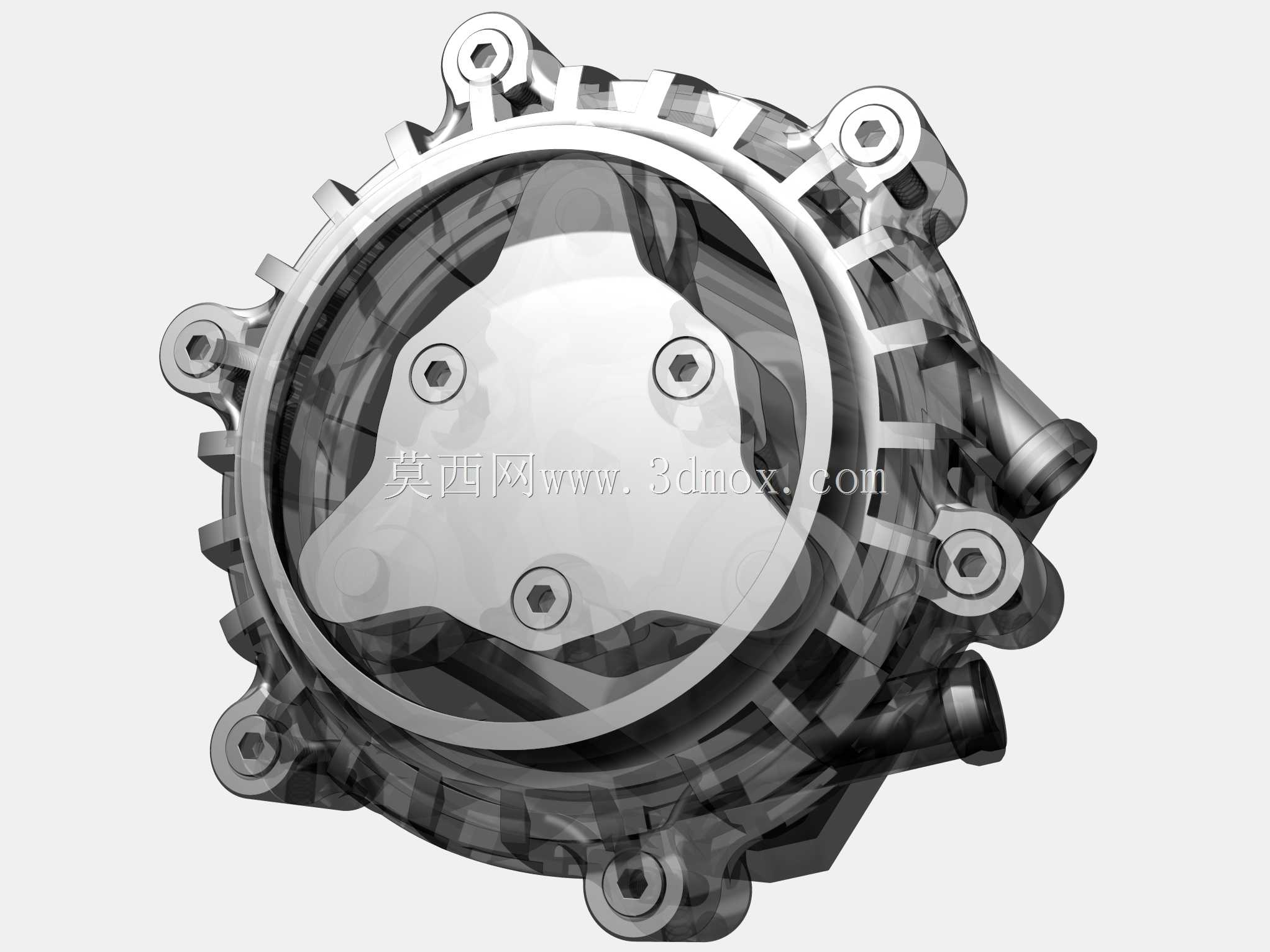

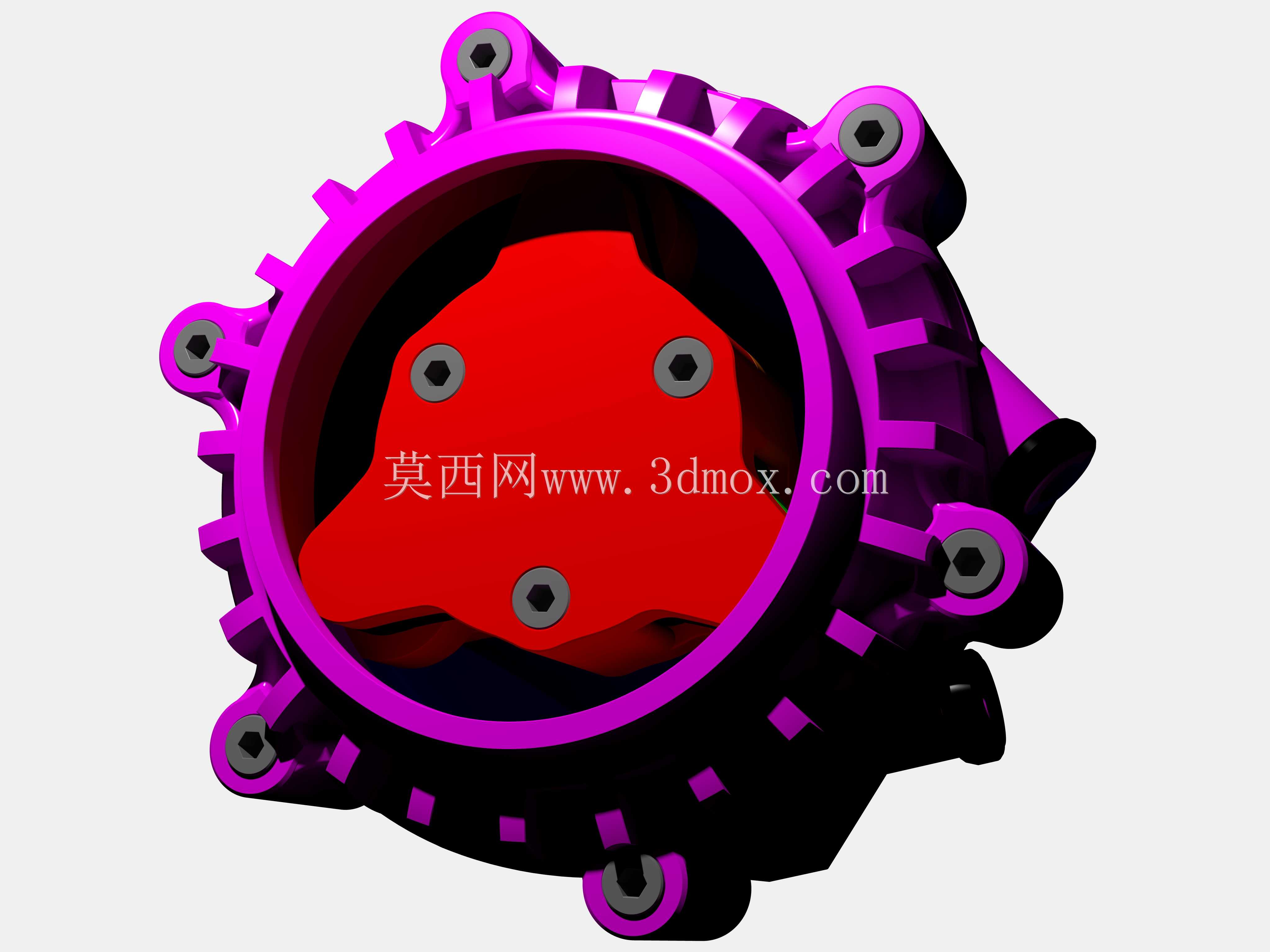

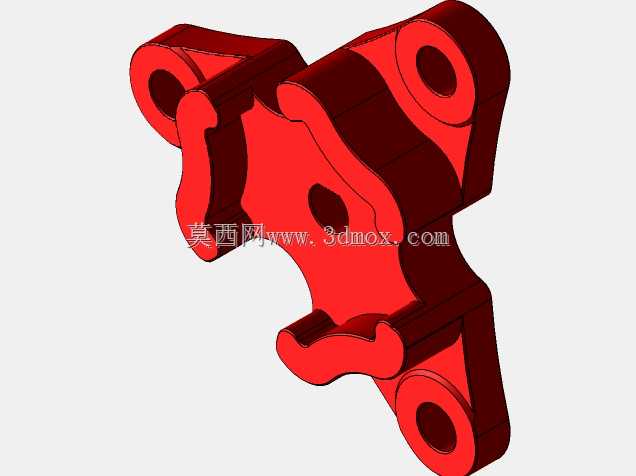

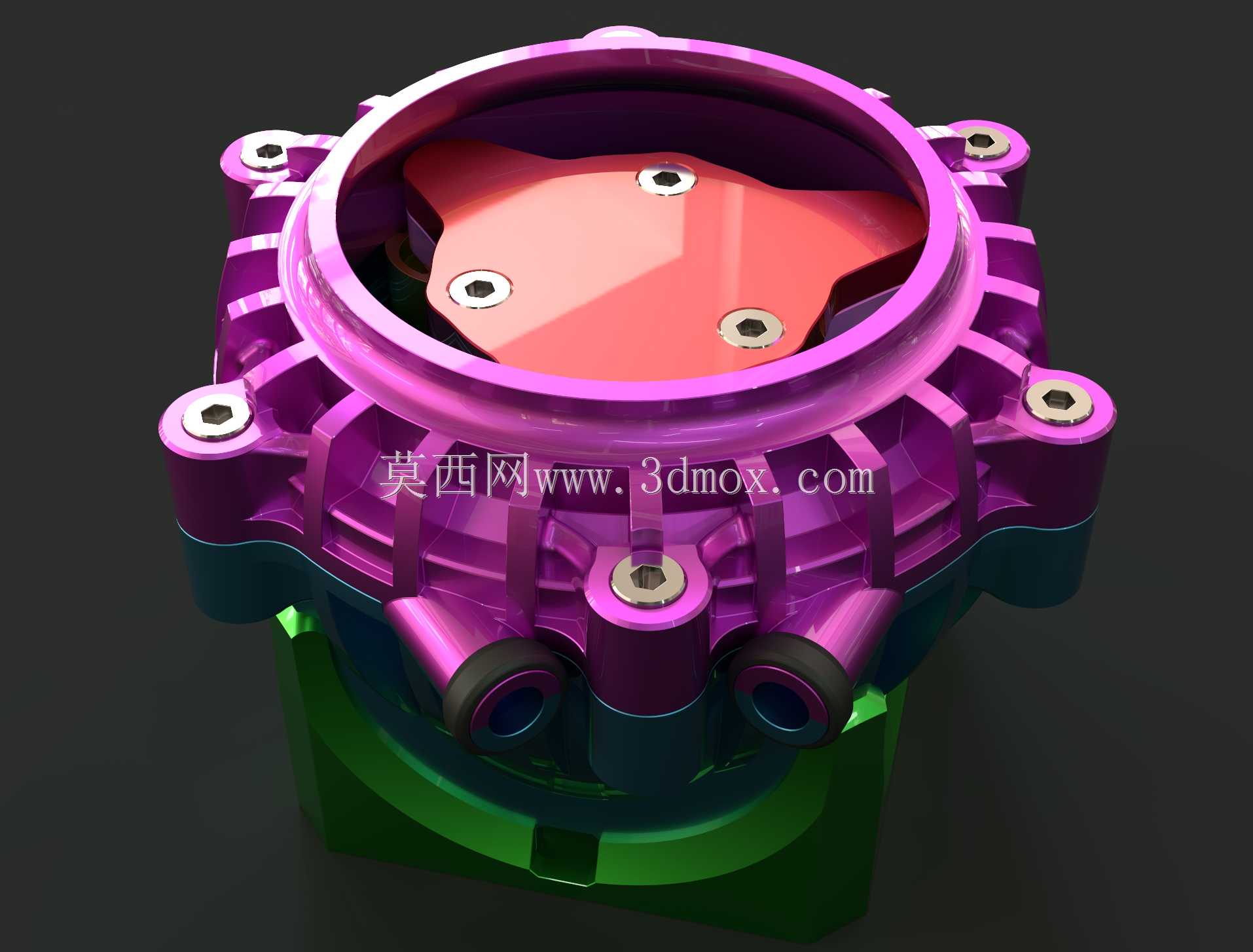

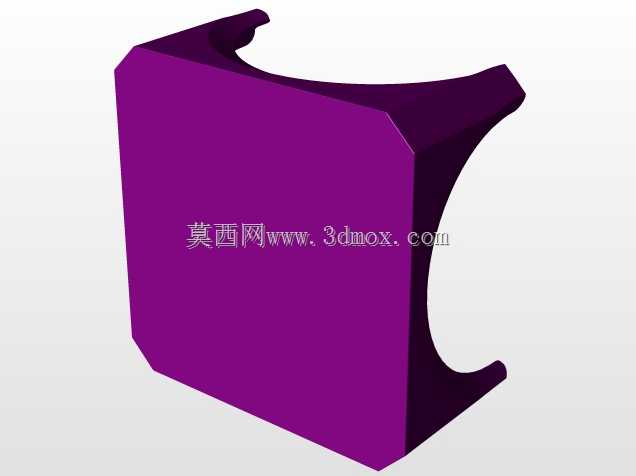

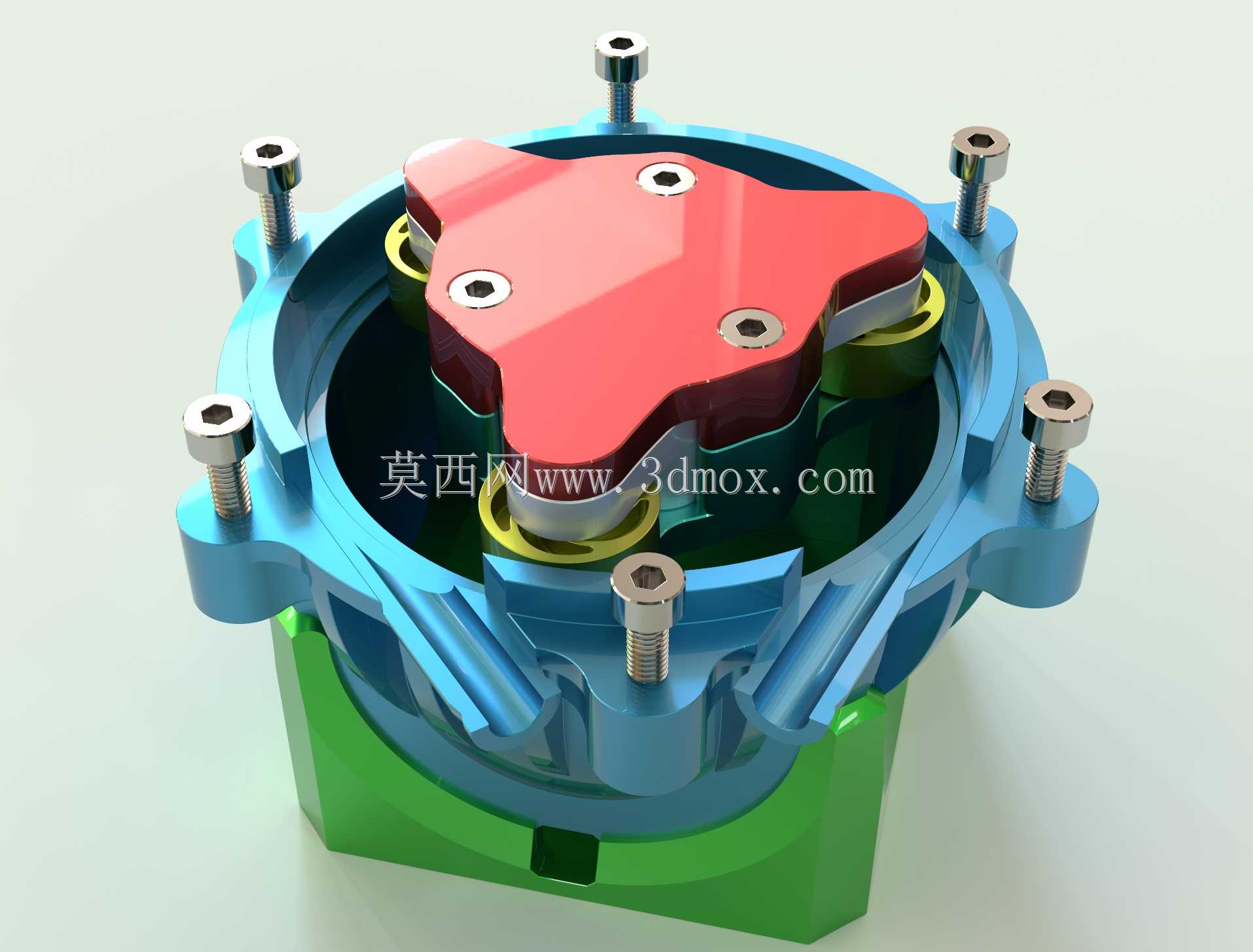

这款蠕动泵主要面向小流量高精度流体输送场景，可广泛应用于实验室试剂加注、医疗药剂精准传输、小型水处理设备药剂投加、食品行业微量配料输送等领域，依靠转子挤压弹性软管实现流体单向输送，全程流体仅与软管内壁接触，不会接触泵体金属结构，能有效避免输送过程中的流体交叉污染，也适配带有轻微腐蚀性的流体传输需求，无需对泵体内部做特殊防腐处理，仅更换对应材质的输送软管即可适配不同介质。从功能特性来看，该结构采用三叶轮式转子设计，转子运转过程中能持续保持对软管的逐段挤压，输出流体的脉动幅度更小，流量稳定性优于传统两转子结构的蠕动泵，泵壳周向均匀布置的安装凸台带有同轴定位孔，既可以实现泵体自身的叠层组装，也能通过凸台孔位快速固定到配套设备的安装面板上，底部的绿色基座结构预留了驱动电机的对接安装空间，转子中心的定位孔可直接与驱动轴配合，无需额外设计转接联轴器，能有效压缩整机的轴向安装尺寸。设计思路上，整体采用上下分体式泵壳结构，上壳为带加强筋的环形压盖结构，周向的加强筋既提升了泵壳的结构强度，避免泵体受压变形导致软管挤压间隙变化影响流量精度，也形成了规整的散热纹路，长时间连续运转时能快速散发转子与软管摩擦产生的热量，降低软管老化速度；转子上的三个压轮采用内嵌式安装，压轮可随转子运转自由转动，将与软管的滑动摩擦转化为滚动摩擦，大幅降低软管的磨损速率，延长软管的更换周期。安装边界方面，泵体整体为圆柱式构型，周向的管路接口沿径向均匀布置，可同时接入三路输送软管实现多通道同步输送，接口处做了圆弧过渡处理，避免软管弯折出现死折影响流体通流能力，安装时仅需保证驱动轴与转子中心孔的同轴度，预留出软管的插拔操作空间即可完成装配，无需复杂的对位调整，后期维护更换软管时仅需拆开上侧压盖，无需拆解整个泵体与驱动结构，维护操作十分便捷。
