轻型卧式多级离心泵结构设计方案

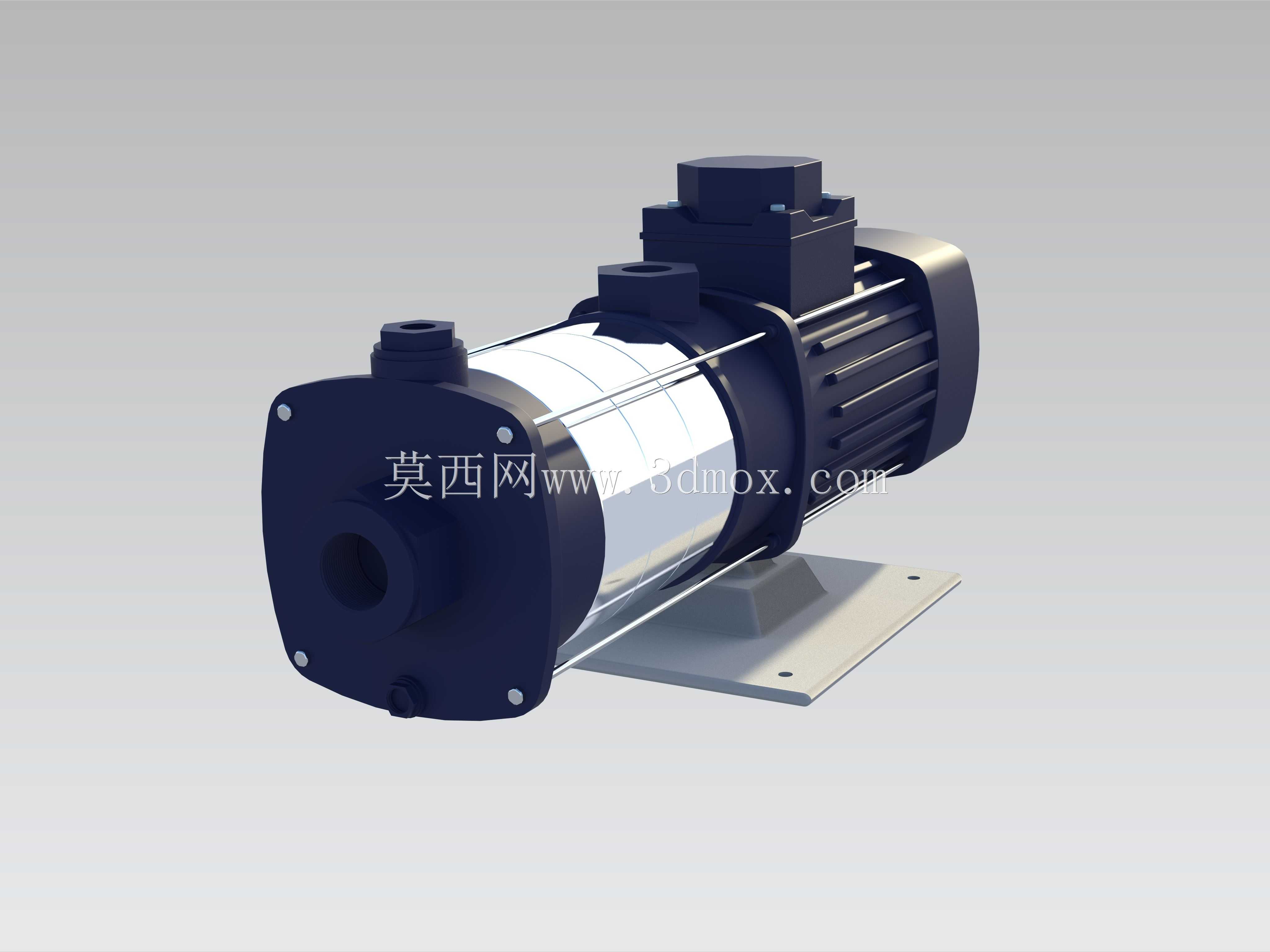

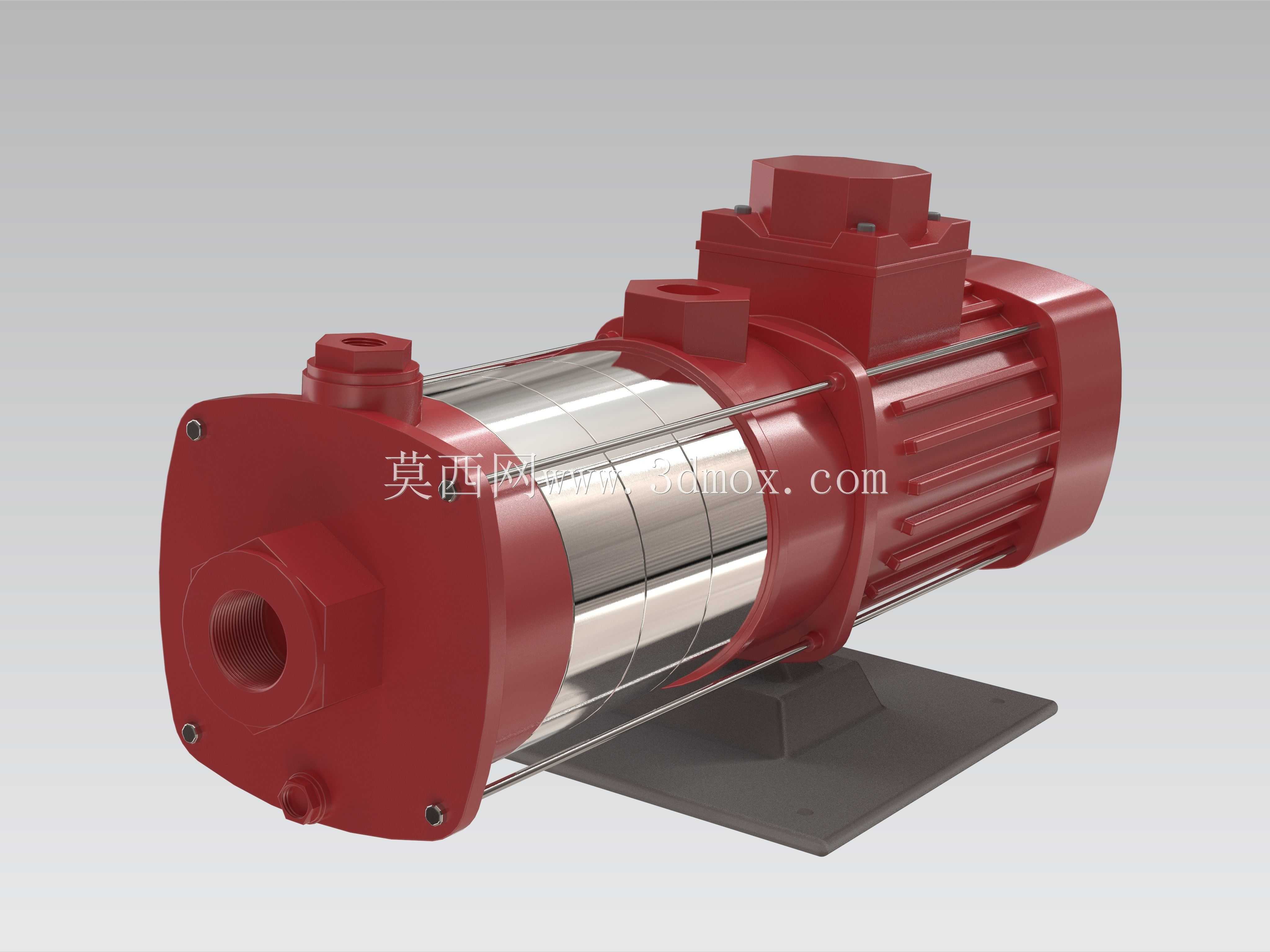

这款轻型卧式多级离心泵主要面向民用供水、工业流体增压、暖通循环、水处理系统等场景设计，可广泛应用于楼宇高层供水加压、小型工业生产线冷却水循环、净水设备输水、锅炉补水等工况，能够稳定输送清水或物理化学性质与清水相近的介质，适配常温常压下的连续输送作业需求。设备采用电机与泵体同轴直联的卧式布局，整体结构紧凑，相较于传统立式多级泵大幅降低了安装空间的垂直高度要求，对安装场地的层高限制更小，同时卧式底座的支撑形式让设备运行时的重心更低，振动幅度更小，运行稳定性更优，日常维护时无需吊装即可完成易损件的拆解更换，大幅降低后期运维的操作难度。功能设计上，该泵采用多级叶轮串联结构，通过逐级增压的方式实现较高的输出扬程，在同等功率条件下比单级离心泵具备更强的输水压力能力，能够满足长距离输水、高层供水的压力需求；泵体中段采用不锈钢套筒结构，既保证了过流部件的耐腐蚀性能，也能承受多级增压带来的内部水压，进出水口采用同轴水平布局，可直接与现场水平管路对接，无需额外加装转向弯头，减少管路阻力损失与安装配件成本。设计过程中充分考虑了安装边界的适配性，整体底座采用一体式铸铁支撑结构，预留了标准的地脚螺栓安装孔位，可直接固定在混凝土基础或钢制安装架上，安装时只需校准进出水口的管路同轴度即可完成固定；泵体与电机的连接采用标准法兰对接结构，密封部位采用机械密封设计，避免运行过程中的介质泄漏问题，接线盒设置在电机顶部，方便现场电气接线操作，同时预留了足够的接线操作空间，无需拆解电机外壳即可完成线路接驳。外形设计上，泵体外壳采用流线型防护结构，电机外壳设置了轴向散热筋，能够在运行过程中通过转子带动的气流快速带走电机产生的热量，保证设备长时间连续运行时的温度处于合理区间；整体外观采用红银配色，红色的端盖与电机外壳具备较高的辨识度，不锈钢中段的金属质感也能直观体现过流部件的材质特性，底部的方形底座提供了足够的支撑面积，确保设备运行时不会出现位移或共振问题。
