外啮合齿轮式液压动力输送泵结构设计

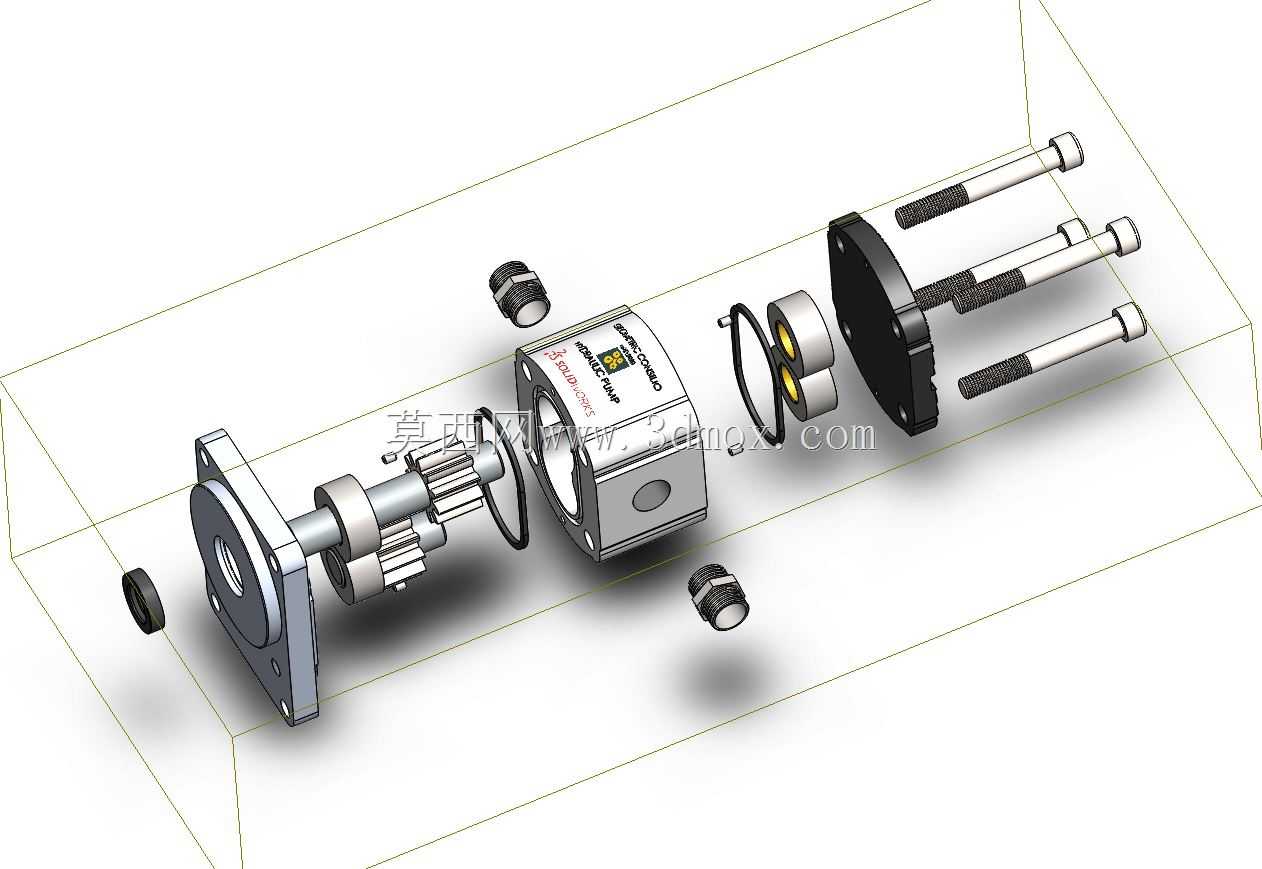

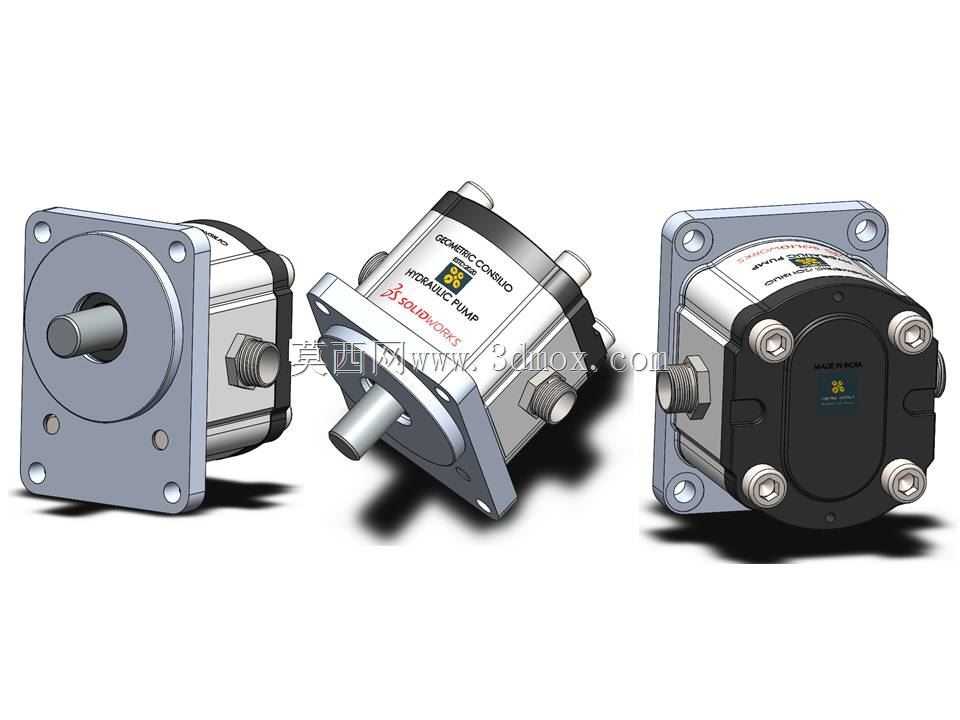

这款外啮合齿轮液压泵是液压传动系统中的核心动力转换元件，主要应用在工程机械行走驱动、机床液压夹紧回路、农业装备举升机构、工业自动化生产线油压供给等场景中，能够将原动机输入的旋转机械能转化为液压油的压力能，为整套液压回路提供稳定的压力油源，保障执行元件完成预设的直线往复、旋转摆动等动作。从功能特性来看，该款齿轮泵采用渐开线外啮合齿轮作为核心工作副，相比叶片泵、柱塞泵结构更简单，抗油液污染能力更强，工作可靠性更高，在中低压液压工况下具备极佳的成本优势，日常维护难度低，适合长时间连续运转的作业场景。泵体进出油口采用标准螺纹连接结构，能够快速适配不同通径的液压油管，侧置油口布局也能减少管路弯折带来的压力损失。在设计思路上，这款泵采用方形法兰安装结构，法兰端设置四个对称分布的安装定位孔，能够直接与标准电机端盖、钟形罩安装位匹配，无需额外设计转接板，缩短液压站的装配周期；轴向采用浮动侧板结构，能够自动补偿齿轮端面磨损带来的间隙，长期使用也能维持较高的容积效率，避免内泄增大导致的输出压力不足问题；泵体与端盖之间采用密封圈静密封，伸出轴位置搭配骨架油封做动密封，全方位杜绝液压油渗漏问题，适配矿物型液压油的工作介质要求。外形尺寸方面，这款泵的安装法兰遵循通用液压泵安装尺寸规范，轴伸直径、键槽规格都符合行业通用标准，能够直接替换同规格的老旧齿轮泵，无需改动原有安装基座与连接管路；整体结构紧凑，径向尺寸小，在液压站内部布局时能够节省安装空间，进出油口的中心距、螺纹规格都经过匹配校验，安装时不会出现管路干涉问题。泵体外壳采用高强度铝合金压铸成型，在保证结构强度满足额定工作压力要求的前提下，大幅降低了自身重量，适配移动设备对元件重量的严苛要求；齿轮副采用合金钢渗碳淬火处理，齿面硬度高，耐磨性能优异，能够长期承受液压油带来的径向不平衡力，延长泵的整体使用寿命。
