无机房垂直升降电梯整体结构设计

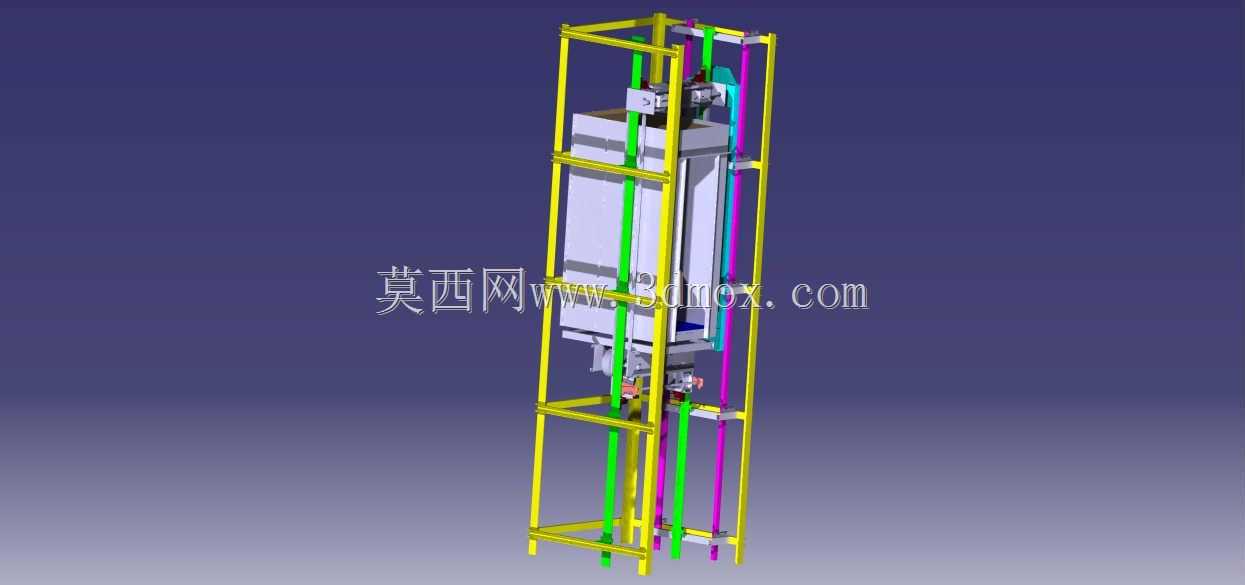

该设备主要应用于中低层商业楼宇、老旧小区改造、小型公共建筑等不具备设置独立机房条件的垂直运输场景，相较于传统有机房电梯，无需在井道顶部额外占用建筑空间设置专用机房，能够最大化压缩建筑顶部的结构占用高度，适配层高受限、顶部无多余结构空间的建筑场景，有效降低建筑设计阶段的空间预留成本，同时减少机房建设带来的土建施工量，适配更多存量建筑加装电梯的改造需求。设备核心用途是实现建筑内不同楼层间的人员与小件货物的垂直输送，额定载重适配常规民用及小型商用场景的运输需求，运行过程平稳可靠，能够满足日常高频次的垂直通行需求。从功能特性来看，该结构集成了轿厢承载系统、导轨导向系统、曳引驱动系统、安全防护框架四大核心模块，轿厢采用框架式围壁结构，在保证承载强度的同时尽可能降低自重，减少驱动系统的负载损耗；两侧布置的多组导向导轨能够为轿厢运行提供精准的导向约束，避免运行过程中出现偏摆、晃动问题，提升乘坐的平稳性；曳引驱动组件集成布置在井道内部的框架上部，无需额外机房承载，驱动组件的排布充分利用井道的侧边冗余空间，不会挤占轿厢的有效运行空间；外围的黄色型材框架既是整个设备的安装承载基体，也为各系统部件提供安装定位基准，同时框架的模块化结构能够实现分段运输、现场拼装，降低现场安装的施工难度。在设计思路上，整体采用模块化集成设计逻辑，将原本需要布置在机房内的曳引机、限速器等部件全部整合到井道内部的承载框架上，通过合理的空间排布让各部件互不干涉，同时预留足够的检修操作空间，方便后期运维人员对部件进行检查、维护与更换；结构受力经过合理分配，垂直方向的载荷通过主框架直接传递到井道底部的承载基础，侧向载荷通过导轨与框架的连接结构均匀分散，保证整体结构的强度与刚度满足长期运行的载荷要求。从安装边界来看，该结构的整体外轮廓尺寸适配常规小尺寸井道的安装要求，框架的安装基准面与井道壁的预留安装位直接对接，无需额外做复杂的土建改造，顶部预留的安装安全距离远小于传统有机房电梯的要求，能够适配顶部净空高度较低的建筑场景，底部的缓冲安装空间也做了优化压缩，进一步降低对井道底坑的深度要求，让更多空间条件受限的建筑也能具备加装垂直电梯的条件。
