多吸盘式真空物料搬运升降装置

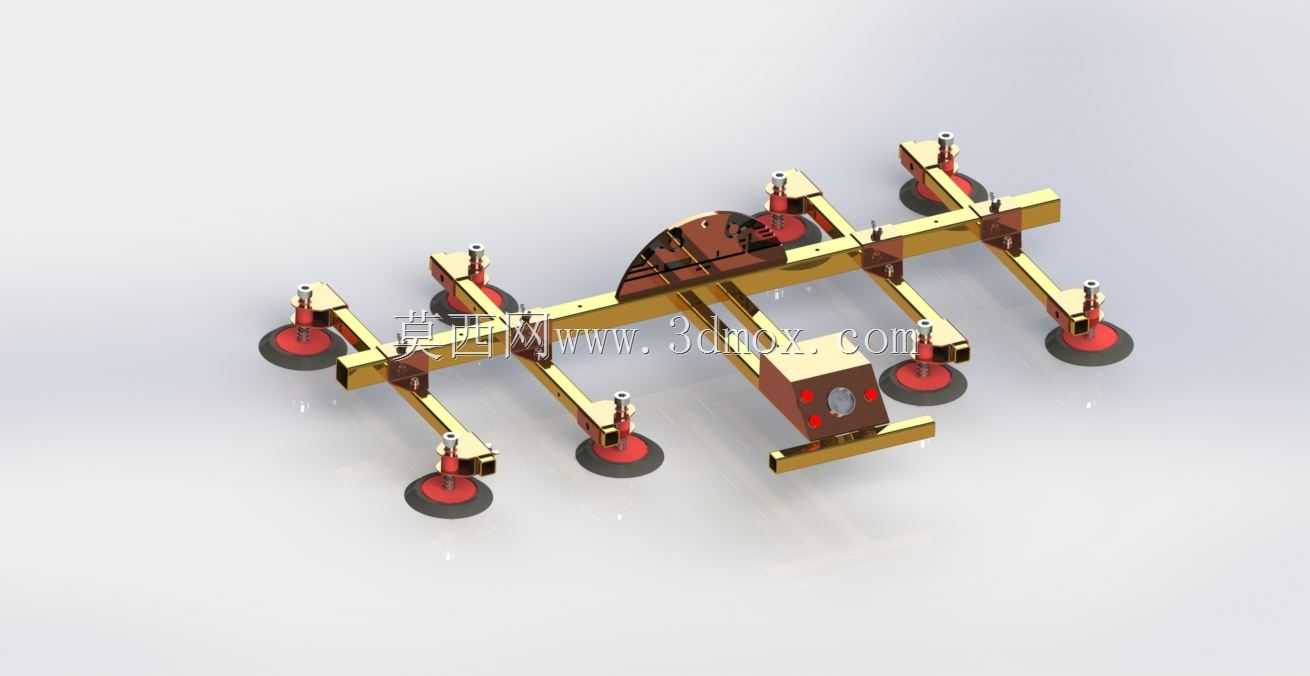

这款真空升降装置主要面向板材加工、玻璃幕墙安装、金属板材转运、仓储物流拆码垛等场景设计，能够适配平整表面的大尺寸、大重量工件的垂直升降与短距离移位作业，替代传统人工抬搬的作业模式，有效降低重物搬运过程中的工件磕碰、人员砸伤风险，尤其适合表面平整、无明显镂空的硬质工件转运工序，在钣金加工车间、玻璃深加工产线、建材仓储区域都能适配对应的作业需求。设备整体采用对称式横梁布局设计，主承载梁采用高强度合金型材拼接结构，横向延伸的支臂可根据待搬运工件的尺寸调整安装位置，每个支臂末端独立配置真空吸盘组件，吸盘采用丁腈橡胶材质，接触工件时可形成稳定的密闭真空腔，通过负压产生足够的吸附力牢牢固定工件，多吸盘均匀排布的设计可以将工件的重量分散到各个吸附点，避免单点受力过大导致工件变形或者吸附脱落的问题。装置的核心吸附动力单元集成在主横梁中部位置，内置真空发生器与压力保持组件，当吸盘接触工件表面后可快速抽走腔内空气形成负压，同时配备压力检测模块，当负压值低于安全阈值时会自动触发补压动作，保障搬运过程的吸附稳定性，即使遇到短暂的气源波动也能维持足够的吸附力，避免工件坠落。整套装置的安装接口设置在主横梁的顶部连接位，可适配不同规格的机械臂、行车吊具或者移动升降机架，安装边界可根据现场作业空间调整支臂的伸出长度，最小适配尺寸可覆盖半米见方的小型板材，最大展开状态下可适配三米级长度的大尺寸板材，支臂与主梁的连接采用快锁式结构，无需专用工具即可快速调整吸盘的排布位置，适配不同规格、不同重量的工件搬运需求。在结构设计上，整套装置的重心沿主横梁中心轴对称分布，升降移动过程中不会出现偏载倾斜的问题，每个吸盘支臂都配备独立的缓冲弹簧结构，接触工件时可以自适应补偿工件表面的微小高度差，保证每个吸盘都能充分贴合工件表面，不会出现个别吸盘漏气导致整体吸附力不足的情况。气路管线沿横梁内侧的走线槽排布，避免作业过程中管线剐蹭工件或者周边设备，整体结构没有突出的尖锐棱角，所有连接部位都做了圆角过渡处理，减少作业过程中的磕碰风险。
