微控制器驱动曳引式电梯原型结构设计

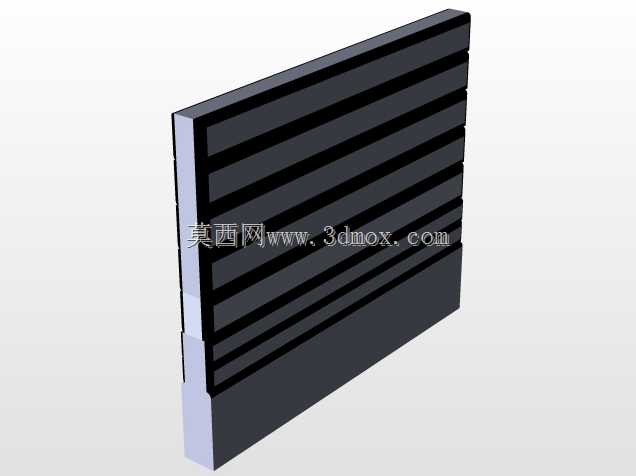

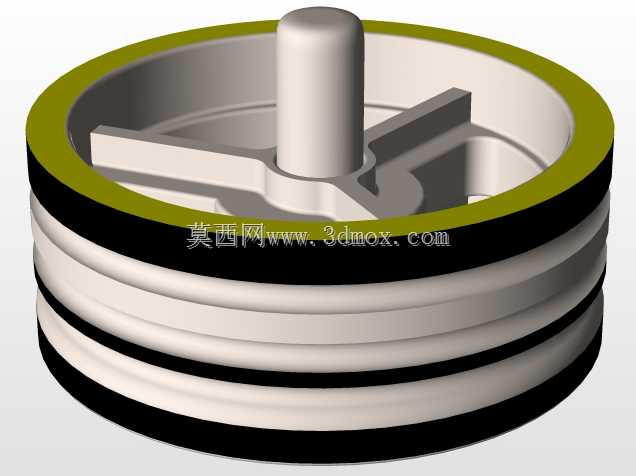

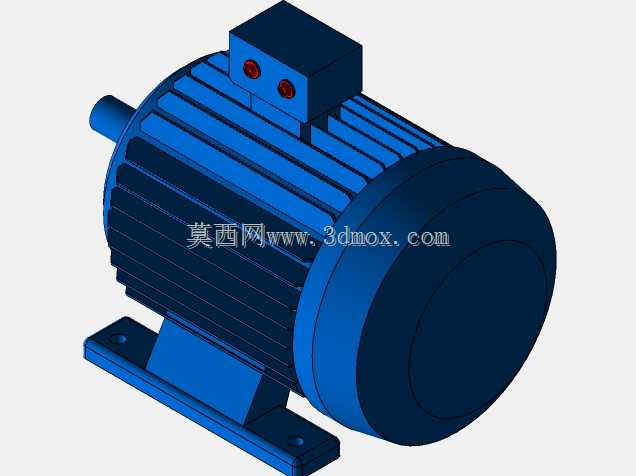

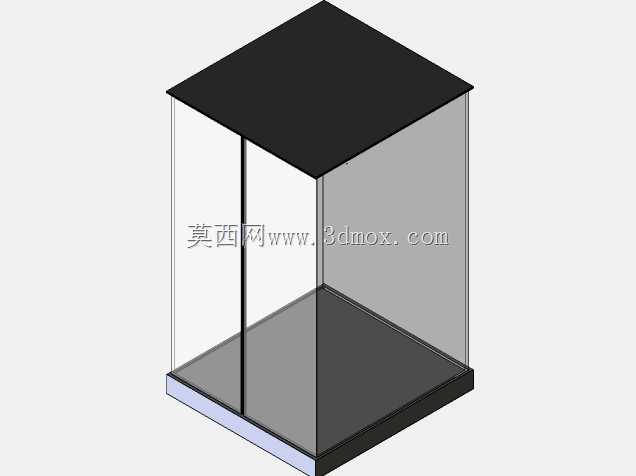

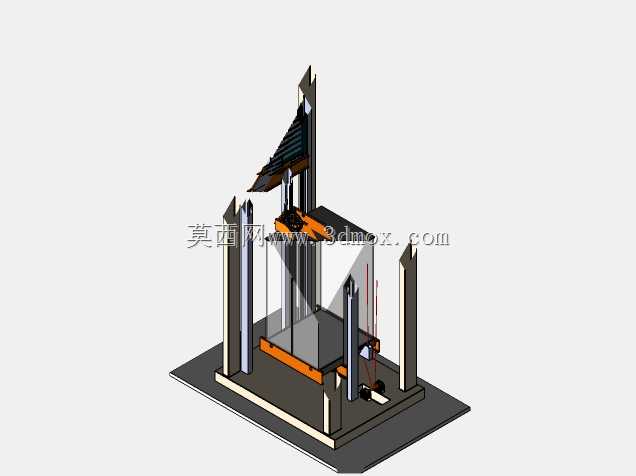

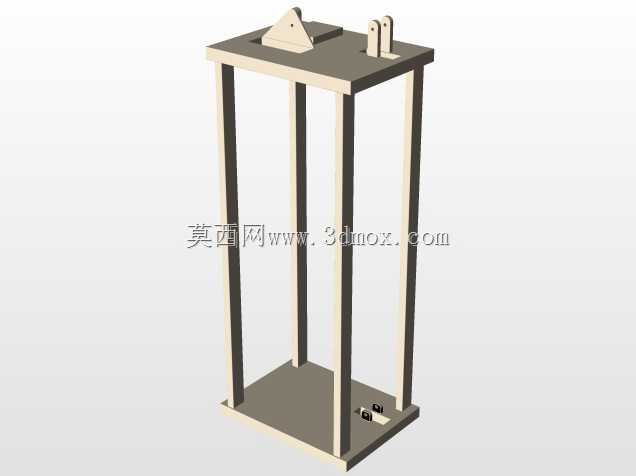

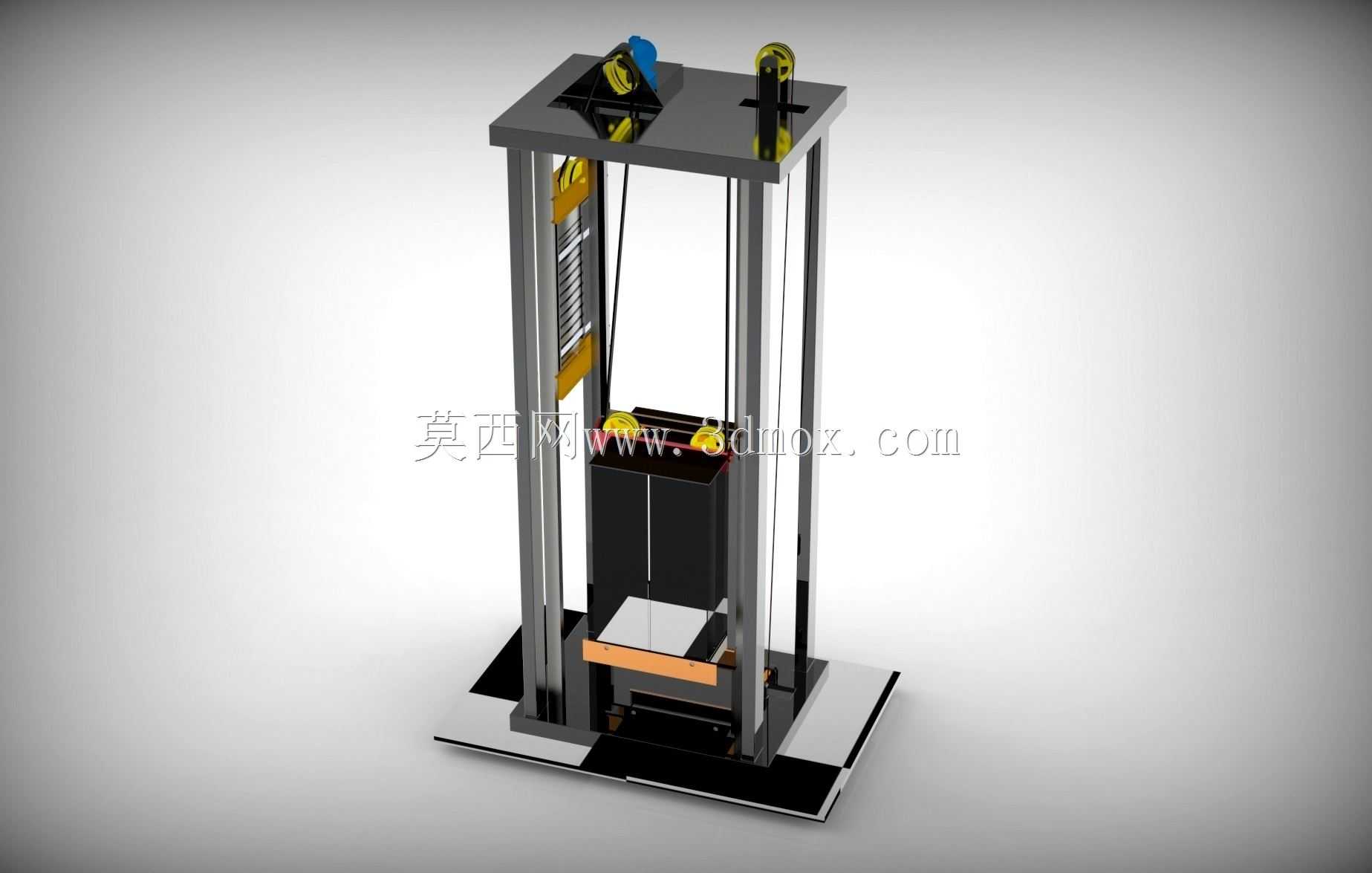

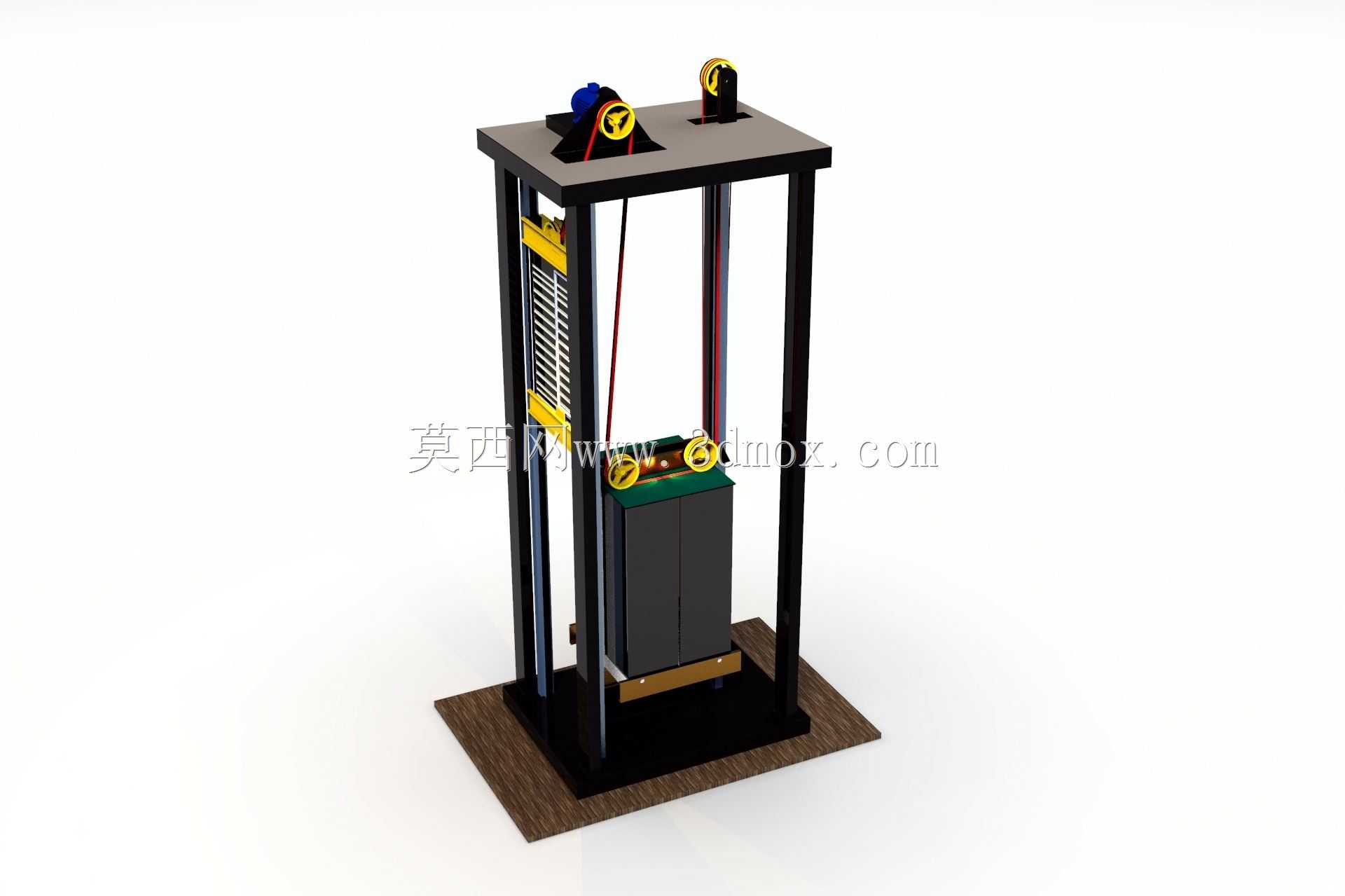

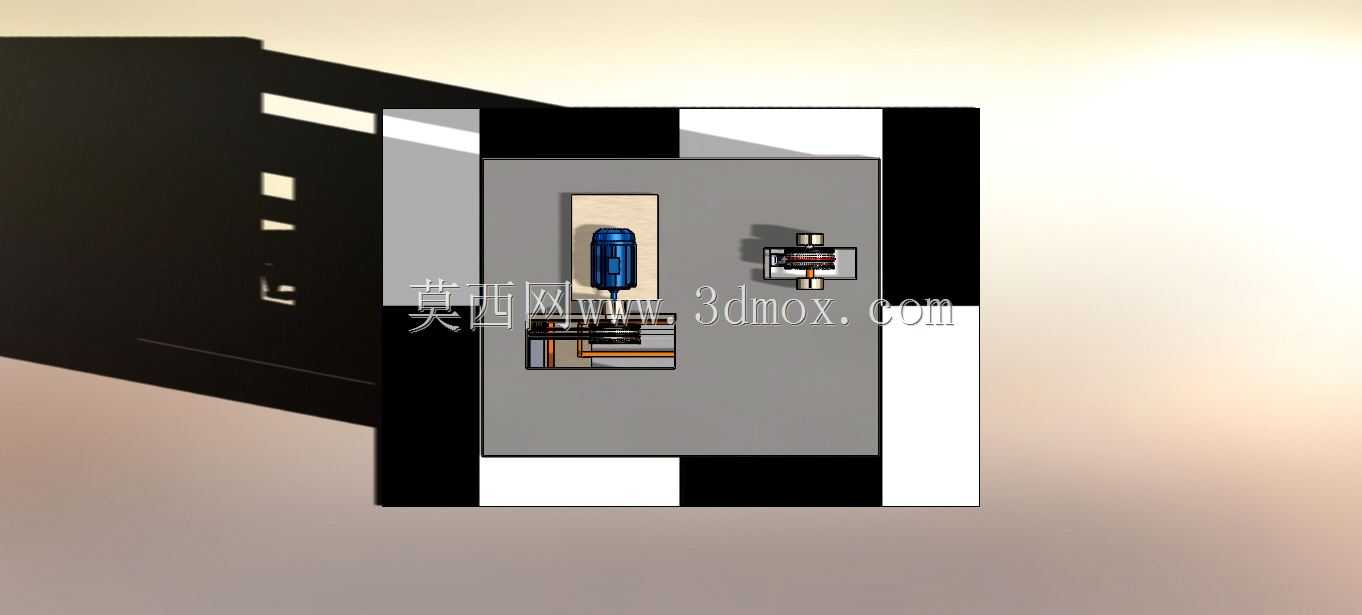

该电梯原型结构主要面向低层建筑、小型商用空间、实验教学场景的升降输送需求设计，可作为小型楼宇载人载物升降系统的原理验证载体，也可用于职业院校、工科专业的机械结构、电气控制联动教学演示，帮助学习者直观理解垂直升降设备的运行逻辑与机械配合关系。设备核心用途是实现垂直方向的人员、小件货物的平稳输送，依托微控制器完成全流程运行管控，可精准响应呼梯信号、平层停靠、门体启闭等动作指令，相比传统继电器控制的电梯结构，该原型的控制逻辑更灵活，可拓展接入多种传感模块实现超载预警、防夹保护、故障自诊断等附加功能。从功能特性来看，该结构采用曳引式传动方案，顶部设置两组曳引轮组，通过曳引绳分别连接轿厢与对重块，依靠曳引绳与轮槽的摩擦力带动轿厢沿垂直导轨做升降运动，对重的配置可平衡轿厢自重与额定载荷的大部分重量，有效降低驱动端的动力输出损耗，提升运行能效；轿厢两侧设置导向滑块与立式导轨配合，可限制轿厢运行过程中的横向摆动，保证升降过程的平稳性，避免出现卡滞、偏移问题；顶部还设置了限位防护结构，可在轿厢运行至上下极限位置时触发强制停机，防止冲顶、蹲底等安全事故。设计思路上，该原型优先还原真实电梯的核心机械逻辑，简化了冗余的装饰性结构，将核心的曳引传动、导向限位、轿厢承载、配重平衡模块做了外露式呈现，方便观察各部件的运动配合关系，同时预留了控制模块的安装位，可直接接入微控制器及配套传感元件完成电控系统搭建，无需对主体结构做二次改造。外形与安装边界方面，该原型采用立式框架结构，底部为方形安装底座，可直接固定在平整的硬质地面上，无需额外浇筑复杂的井道基础；整体框架采用立式型材搭建，四周预留了充足的检修操作空间，安装时仅需保证安装面水平度偏差在允许范围内，框架垂直方向无倾斜，即可保证各运动部件的顺畅配合；轿厢内部预留了额定载荷的承载空间，尺寸适配小型场景的输送需求，整体占地尺寸较小，既可以在实验室内完成组装调试，也可按比例放大后适配实际小型建筑的井道安装要求。
