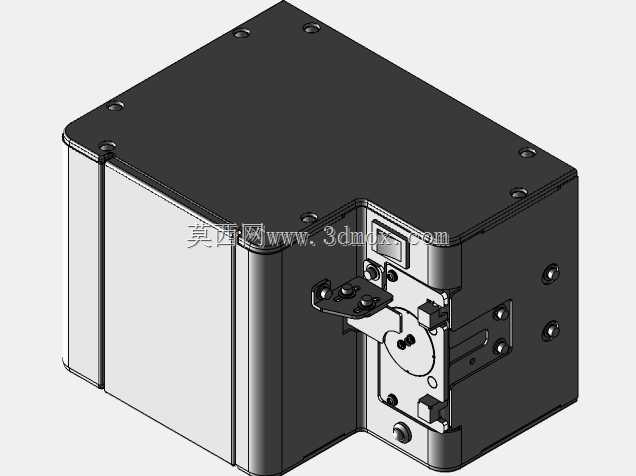

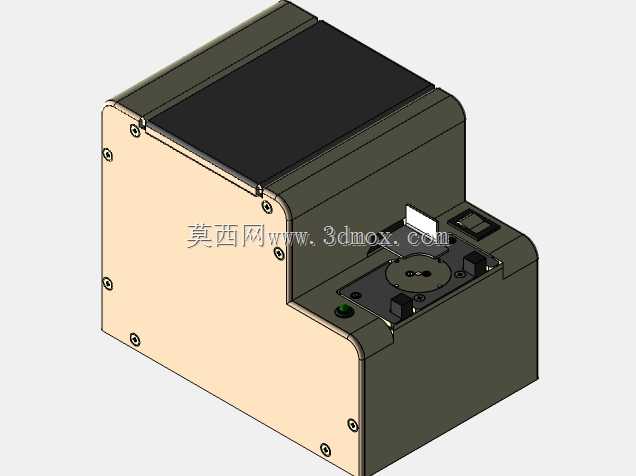

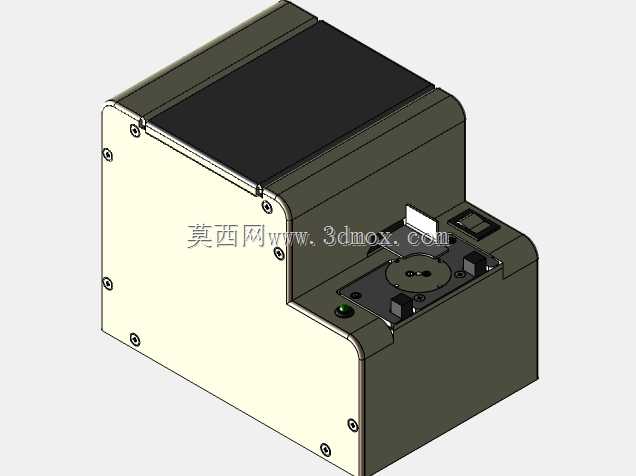

OHTAKE-NSRI型螺旋进料给料设备结构设计

这款螺旋进料设备主要面向电子组装、小五金件精密装配的产线场景，在消费电子组装、低压电器装配、小型五金件加工的工位上，这类设备承担着小规格紧固件、小型异形零件的有序供给任务，能够替代传统人工取料、排序的操作，大幅降低装配工位的重复劳动强度，避免人工分拣零件带来的错料、混料问题，提升整条装配线的连续作业效率。设备核心采用螺旋轨道送料的结构逻辑，依靠内部螺旋抬升轨道配合定向排序结构，将倒入料仓的零散零件逐步抬升，在输送过程中完成姿态筛选，仅保留符合取料要求姿态的零件输送至前端取料口，姿态不符合要求的零件会自动回落至料仓重新参与排序，无需额外的人工干预调整。设备整体采用一体化封闭式的壳体设计，上半部分为大容量储料仓，能够容纳单班次作业所需的零件存量，减少作业过程中频繁补料的频次；下半部分集成了送料驱动、姿态筛选、出料定位的核心功能模块，前端取料口设置有定位卡槽，能够将排序完成的零件精准固定在取料位置，既适配人工手持电批取料作业，也能够配合自动锁付机构实现全自动取料锁付，适配不同自动化程度的装配工位需求。从安装适配的角度来看，设备整体采用方正的台式结构设计，底部为平整安装面，可直接放置在标准装配工作台面上使用，无需额外制作复杂的安装支架，设备侧面预留有固定孔位，在集成到全自动装配线体时，可通过螺栓将设备固定在机架台面上，避免设备运行过程中出现移位；设备的出料口高度经过优化设计，匹配常规装配工位的操作高度，无论是坐姿人工操作还是配合多轴机械手取料，都能够获得合适的作业角度，不会出现取料干涉的问题。设备的操作控制区域集成在出料口旁侧，设置有状态指示灯与调节控件，作业人员可快速识别设备运行状态，根据所用零件的规格调整送料速度与出料节奏，适配不同规格小零件的送料需求，壳体的拼接式设计也方便后期对内部轨道进行清洁与维护，在更换不同规格零件时，能够快速清理料仓内残留的零件，避免不同规格零件混料影响装配质量。
